– 139 –

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

RU

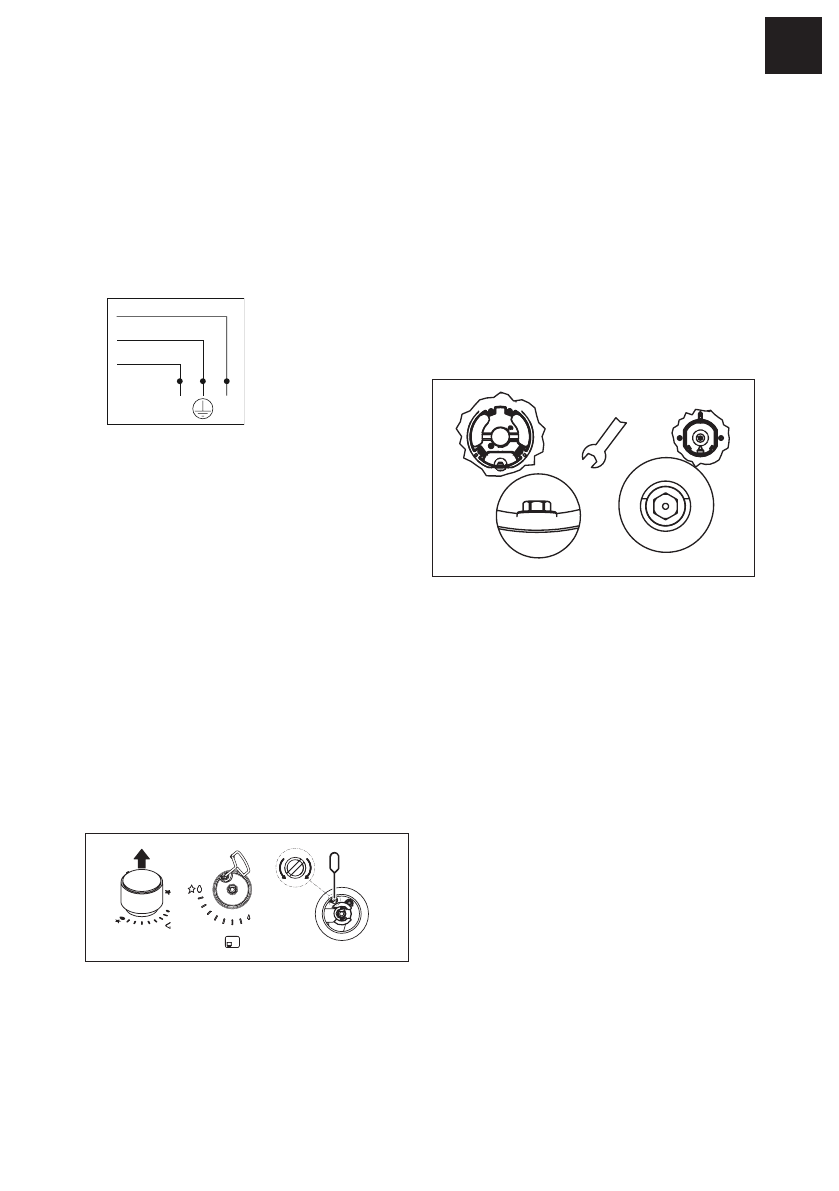

– Для полной замены силового кабеля

газовой варочных поверхностей нужно

использовать трех жильный кабель

сечением 0,75 мм2 типа H05RR-F.

– Кабели двух приборов не должны быть

соединены с одной и той же вилкой.

– Для свободных к лемм соблюдается

полярность [синий = ноль = (1),

желто -зеленый = земля = (2),

коричневый = фаза (3)].

1

2

3

L

N

Регулировка при работе с разными

видами газа

ПРЕДУПРЕЖДЕНИЕ:

 Эта операция

должна выполняться квалифицированным

специалистом

Регулировка минимального уровня

пламени

X

Снимите ручку.

X

Вставьте отвертку между прокладкой

и крышкой и протолкните ее до

регулировочного винта.

X

Отрегулируйте минимальный уровень

пламени, поворачивая регулировочные

винты по часовой стрелке для

уменьшения огня (против часовой

стрелки — для увеличения огня). Отвертка

для регулировки входит в комплект

принадлежностей.

+

-

Замена инжекторов

Инжекторы, которые не были поставлены,

следует запросить в службе технической

поддержки.

Важно!

 Все приборы настраиваются в

заводских условиях на использование

природного газа (G20).

Если планируется использование другого

типа газа, замените форсунки следующим

образом:

– снимите решетки, крышки конфорок и

рассекатели пламени;

– выкрутите форсунки и замените

их на подходящие для вашего типа

газоснабжения (входят в комплект); при

этом маркировка должна совпадать со

значениями, указанными в таблице;

– установите на место рассекатели

пламени, крышки конфорок и решетки.

Для описанных конфорок не требуется

регулировка подачи воздуха.

7

 ø

Доступ к варочной поверхности

Для доступа к лотку с функциональными

компонентами выполняйте следующие

действия:

– снимите решетки, крышки конфорок и

рассекатели пламени;

– снимите ручки, стянув их со штырьков,

на которые они насаживаются;

– открутите винты, удерживающие

конфорки на варочной поверхности;

– поднимите варочную поверхность.

Важно:

 При переводе устройства на газ

другого вида поместите соответствующую

наклейку (поставляется в качестве

аксессуара) на табличку с техническими

данными. При повторной настройке прибора

на другой тип газа наклейте соответствующую

наклейку (входит в комплект

принадлежностей) в предназначенном для

этого месте таблички технических данных.

При использовании пропан-бутановой

смеси (G30 или G31) необходимо полностью

завинтить винт регулировки минимального

уровня пламени. Описанные приборы

поставляются в категории II 2H3+.
