– 31 –

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

FR

Procédure d'installation

L'appareil est fixé à l'unité au moyen des

supports et accessoires fournis.

Z

Assurez-vous qu'il y a un libre accès aux

éléments de fixation à l'avant et à l'arrière

après l'installation de l'appareil.

Z

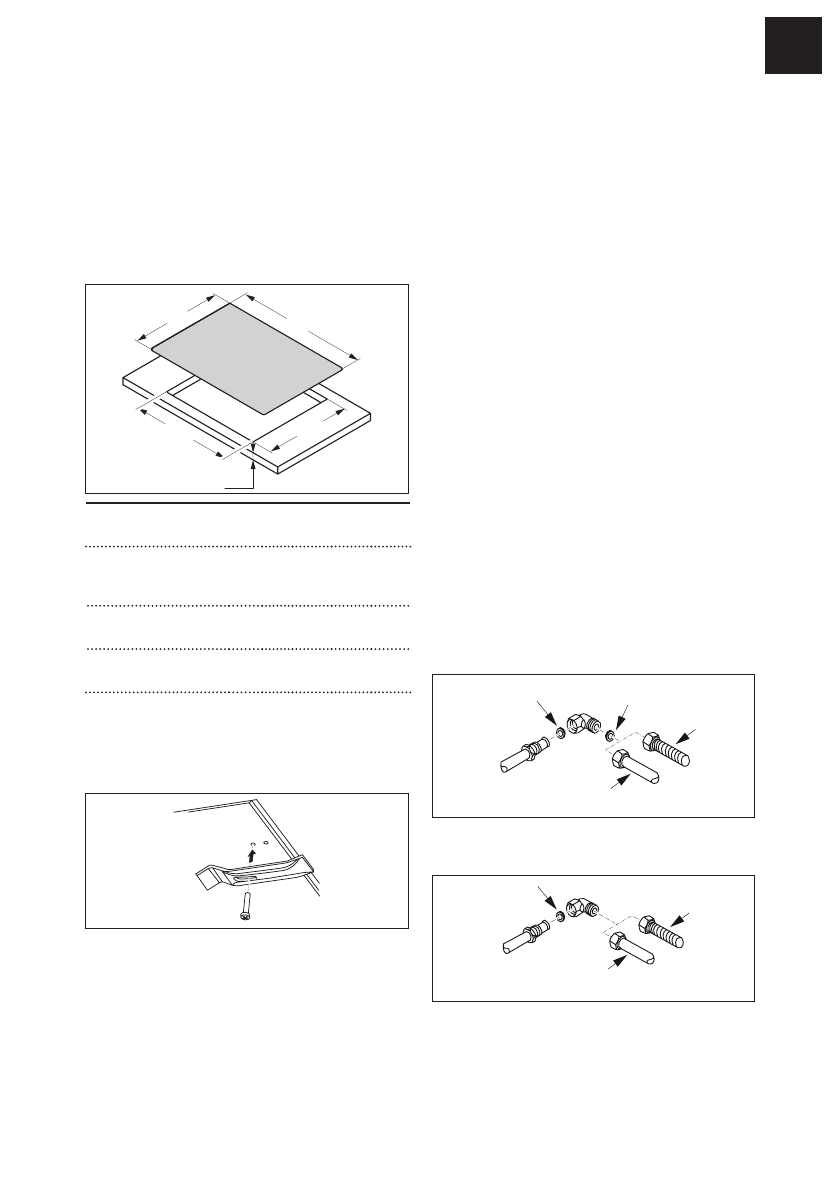

Préparez le trou dans le plan de travail

selon les dimensions indiquées. Veillez à

respecter les dimensions indiquées.

Yp

Xp

Ytop

Htop

Xtop

Modèle

Xp Yp X

haut

Y

haut

H

haut

FHSM 604 3G DC

FHSM 604 4G

FHMA 604 3G DC

590

mm

510

mm

560

mm

480

mm

40

mm

FHSM 755 4G DC

FHMA 755 4G DC/DCL

730

mm

510

mm

560

mm

480

mm

40

mm

FHSM 905 4G DCL

FHMA 905 4G DCL

880

mm

510

mm

840

mm

480

mm

40

mm

X

Appliquez la bande d'étanchéité autour du

trou et positionnez la table de cuisson.

X

Fixez l'appareil avec les vis et les supports.

X

Retirez la bande d'étanchéité en excès.

Connexion à l'arrivée de gaz

X

Branchez l'appareil à l'arrivée de gaz,

dans le respect des réglementations en

vigueur, seulement après s'être assuré

qu'elle correspond au type de gaz à utiliser.

Autrement, effectuez les opérations

décrites au paragraphe "Remplacement des

injecteurs".

Z

Pour le gaz liquide, utilisez des

régulateurs de pression conformes aux

réglementations en vigueur.

La connexion à l'arrivée de gaz peut être

réalisée de deux manières :
A.

Reliez la table de cuisson au gaz avec un

tuyau en cuivre rigide de 12 mm de diamètre (3).

Pour obtenir une bonne étanchéité, utilisez le

joint élastomère fourni comme accessoire (1).

B.

Reliez la table de cuisson avec un tube en

acier flexible à surface continue (2). Dans ce cas

également, pour obtenir une bonne étanchéité,

utilisez le joint fourni comme accessoire (1).

La longueur maximale du tuyau est de 2 mètres

linéaires.

Important :

Si un tuyau en acier inoxydable est

utilisé, il doit être installé de façon à ne toucher

aucune partie mobile de l‘ameublement. Il doit

passer à travers une zone sans le moindre

obstacle et où il est possible de l‘inspecter sur
toute sa longueur.

X

Après le raccordement à l‘alimentation

de gaz, allumez les brûleurs et tournez les

boutons de la position max à la position min

pour vérifier la stabilité de la flamme.

X

Après avoir effectué la connexion, vérifiez

l'étanchéité avec de l'eau savonneuse.

1

1

2

3

Pour le Royaume Uni, l'Irlande du Nord et la

République d'Irlande.

1

2

3
