FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

– 114 –

RO

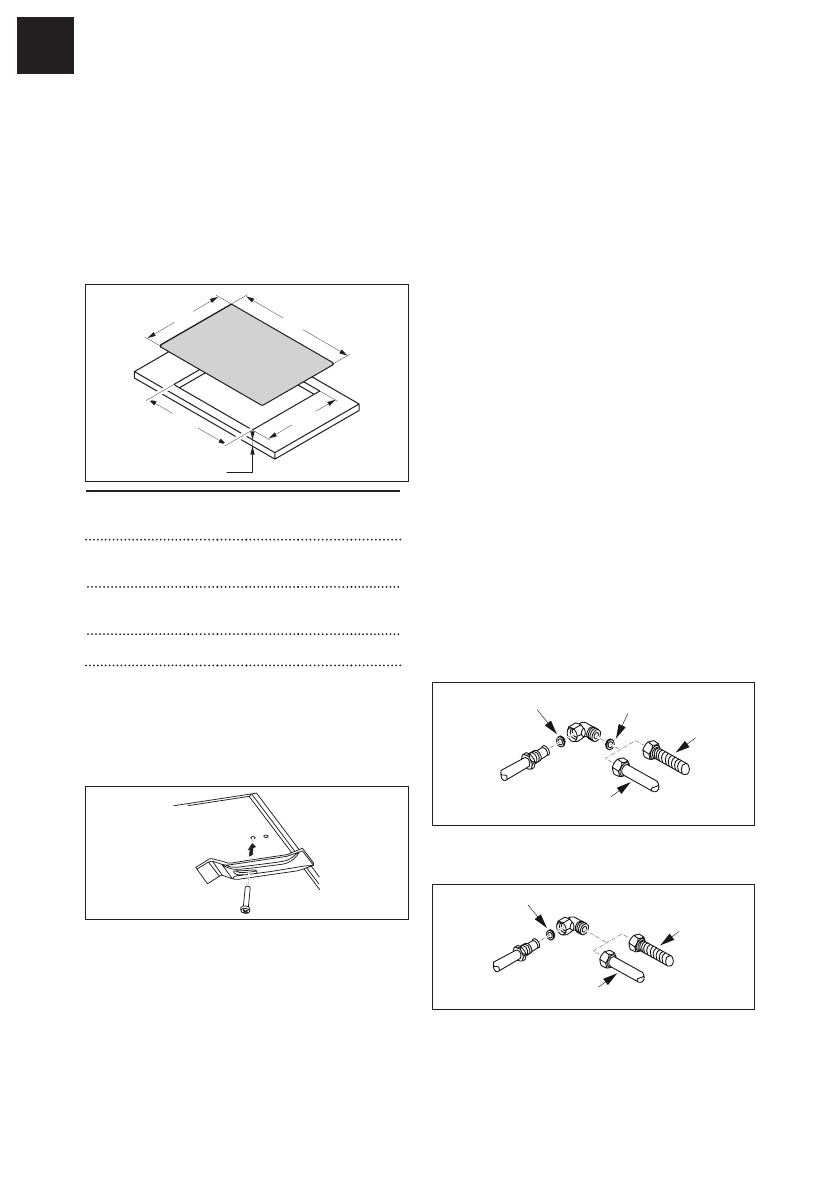

Procedura de instalare

Aparatul este fixat de blat cu ajutorul colţarelor

și accesoriilor furnizate.

Z

Asiguraţi-vă că există acces liber la

elementele de fixare din faţă şi din spate

după instalarea aparatului.

Z

Daţi orificiile în blat, în conformitate cu

dimensiunile indicate. Asiguraţi-vă că

respectaţi dimensiunile indicate.

Yp

Xp

Ytop

Htop

Xtop

Model

Xp Yp X

partea

de sus

Y

partea

de sus

H

partea

de sus

FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC

590
mm

510
mm

560 mm 480 mm

40 mm

FHSM 755 4G DC
FHMA 755 4G
DC/DCL

730
mm

510
mm

560 mm 480 mm

40 mm

FHSM 905 4G DCL
FHMA 905 4G DCL

880
mm

510
mm

840 mm 480 mm

40 mm

X

Aplicaţi benzile de etanșare în jurul

orificiului și poziţionaţi plita.

X

Fixaţi aparatul cu ajutorul șuruburilor și

colţarelor.

X

Îndepărtaţi orice bandă de etanșare în exces.

Racordarea la sursa de alimentare cu gaz

X

Conectaţi aparatul la sursa de alimentare

cu gaz în conformitate cu reglementările în

vigoare, dar numai după ce v-aţi asigurat

că este proiectat pentru tipul de gaz ce

urmează a fi utilizat. În caz contrar, efectuaţi

operaţiile descrise la paragraful „Înlocuirea

injectoarelor”.

Z

Pentru gazul lichefiat utilizaţi regulatoare

de presiune care respectă reglementările

în vigoare.

Racordarea la sursa de alimentare cu gaz

poate fi făcută în două moduri:
A.

Conectaţi plita cu gaz utilizând o ţeavă rigidă

din cupru cu diametrul de 12 mm (3). Pentru a

asigura o etanșare bună, utilizaţi o garnitură din

elastomer furnizată ca accesoriu (1).

B.

Conectaţi plita utilizând un tub flexibil din oţel

cu suprafaţa continuă (2). Și în acest caz, pentru

a asigura o etanșare bună, utilizaţi o garnitură

din elastomer furnizată ca accesoriu (1).

Lungimea maximă a furtunului este de 2 metri

liniari.

IMPORTANT:

dacă se utilizează un furtun din

oţel inoxidabil, trebuie instalat astfel încât să

nu atingă nicio parte mobilă a mobilierului.

Trebuie să treacă printr-o zonă în care nu

există obstacole şi care să permită inspectarea

furtunului pe toată lungimea sa.

X

După conectarea la alimentarea cu gaz

aprindeţi arzătoarele şi rotiţi butoanele de

la poziţia maximă la poziţia minimă pentru a

verifica stabilitatea flăcării.

X

După efectuarea racordării utilizaţi apă cu

săpun pentru a verifica orice scurgere.

1

1

2

3

Pentru Regatul Unit, Irlanda de Nord şi

Republica Irlanda.

1

2

3

Racordarea electrică

Plita FRANKE este livrată împreună cu cablul

de alimentare cu energie cu 3 fire și terminale

libere.
