– 127 –

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

SK

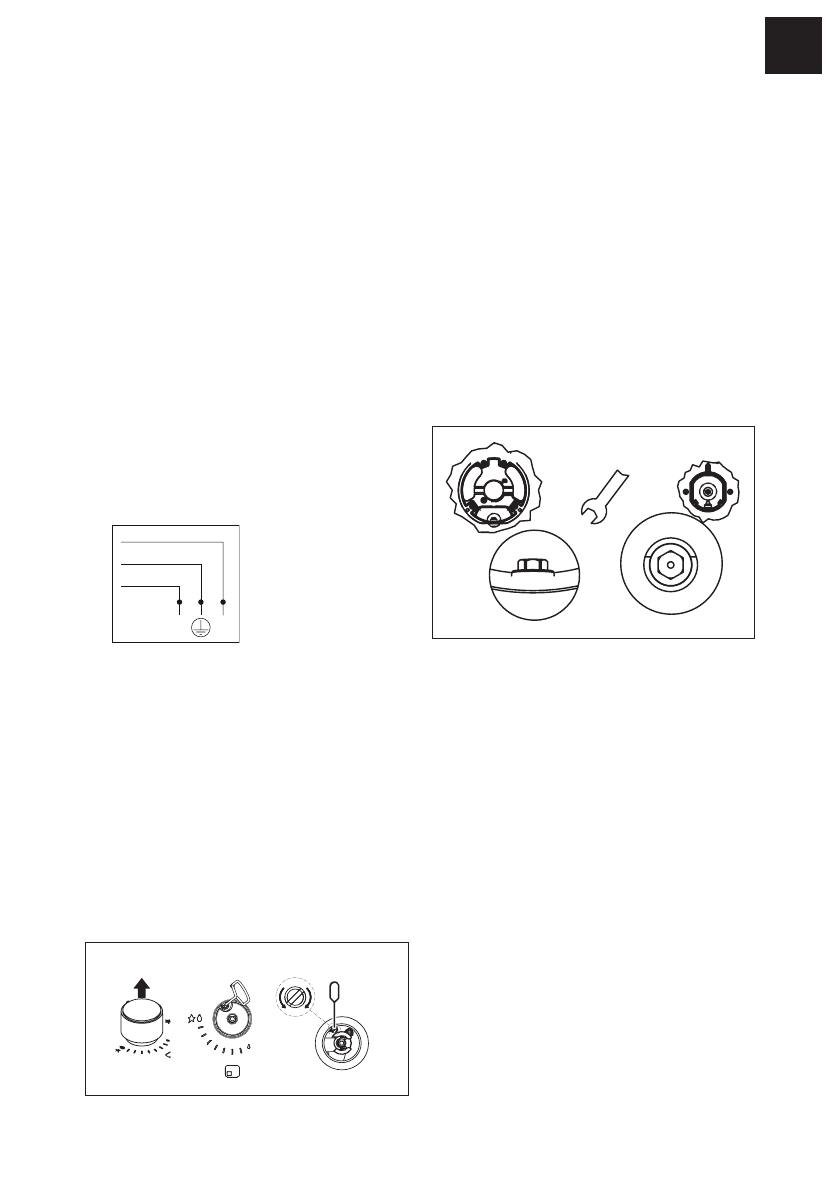

Elektrické pripojenie

Varná doska FRANKE sa dodáva s 3-žilovým

napájacím káblom s voľnými koncovkami.

X

Zabezpečte nasledovné:

– Charakteristiky elektrického systému vašej

domácnosti (napätie, maximálny výkon a

prúd) sú kompatibilné s charakteristikami

vašej varnej dosky FRANKE.

– K zástrčke a zásuvke je ľahký prístup a

sú umiestnené tak, aby pri vyťahovaní

zástrčky nebola prístupná žiadna časť pod

prúdom.

– Pri výmene napájacieho kábla sa použije

kábel typu 3 x 0,75 mm2 H05RR-F.

– Koncovky dvoch spotrebičov nemú byť

zapojené do rovnakej zásuvky.

– Dodržiavajú sa polarity voľných koncoviek

((modrý = neutrál = (1)/žltý a zelený

= uzemnenie = (2)/hnedý = vodič pod

prúdom = (3)).

1

2

3

L

N

Prispôsobenie pre rôzne typy plynu

Upozornenie:

 Tento úkon musí vykonať

kvalifikovaný technik.

Nastavenie minimálneho plameňa

X

Demontujte gombík.

X

Zasuňte skrutkovač medzi tesnenie a kry

tak ďaleko, kým sa nedotkne nastavovacej

skrutky.

X

Nastavte minimálny plameň otáčaním

nastavovacej skrutky v smere ručičiek na

zníženie plameňa a proti smeru ručičiek na

zvýšenie plameňa. Nastavovací skrutkovač

sa dodáva s príslušenstvom.

+

-

Výmena vstrekovačov

Nedodané vstrekovače si treba vyžiadať od

služby zákazníkom.

Dôležité:

 všetky spotrebiče sú vo výrobe

nastavené na zemný plyn (G20). Ak sa má

použiť iný druh plynu, vymeňte vstrekovače

nasledovným spôsobom:

– Odstráňte mriežky, kryty horáka a

rozdeľovače plameňa;

– Odskrutkujte staré vstrekovače a nahraďte

ich dodanými kusmi, ktoré sú vhodné pre

prívod plynu, pričom sa ubezpečte, že

značenie zodpovedá údajom v tabuľke;

– Znova nasaďte rozdeľovače plameňa,

kryty horáka a mriežky;

Tieto horáky si nevyžadujú nastavenie vzduchu.

7

 ø

Prístup k varnej doske

Na prístup k doske, ktorá obsahuje funkčné

prvky, postupujte takto:

– Odstráňte mriežky, kryty horáka a

rozdeľovače plameňa;

– Odstráňte otočné gombíky tak, že ich

vytiahnete z príslušných kolíkov;

– Odstráňte skrutky, ktoré pripevňujú horáky

k varnej doske;

– Zdvihnite varnú dosku.

Dôležité:

 Pri zmene spotrebiča na iný typ

plynu nalepte príslušnú nálepku (priloženú ako

príslušenstvo) na určené miesto na údajovom

štítku. Pre fungovanie so skvapalneným plynom

(G30 alebo G31) sa nastavovacia skrutka výšky

plameňa musí zaskrutkovať až na maximum.

Tieto spotrebiče sa dodávajú v kategórii II 2H3+.
