– 103 –

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

PL

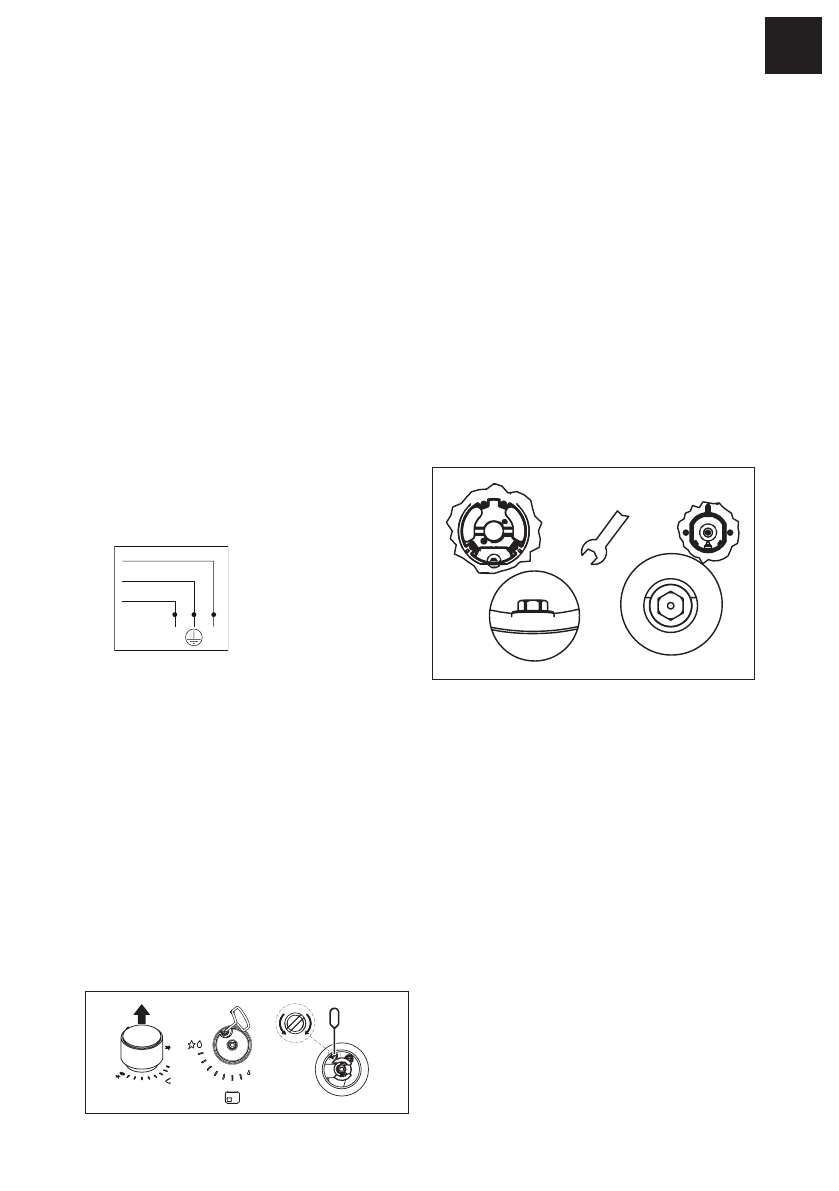

Podłączenie do sieci elektrycznej

Płyty grzewcze FRANKE są dostarczane z

przewodem zasilającym 3-żyłowym z wolnymi

zaciskami.

X

Dopilnuj, aby:

– Specyfikacja zasilania (napięcie,

maksymalna moc i natężenie) jest zgodna

ze specyfikacją płyty FRANKE.

– Wtyczka i gniazdo były łatwo dostępne

oraz umieszczone w taki sposób, aby

żadna z części czynnych nie była dostępna

podczas wkładania lub wyjmowania

wtyczki z gniazda.

– W przypadku wymiany kabla zasilającego

użyć kabla 3 x 0,75 mm2 typu H05RR-F.

– Do jednej wtyczki nie są podłączone dwa

urządzenia.

– Zwracać uwagę na biegunowość zacisków

(niebieski = neutralny = (1) / żółto-zielony

= uziemienie = (2) / brązowy = pod

napięciem = (3)).

1

2

3

L

N

Dostosowanie do różnych rodzajów gazu

Ostrzeżenie:

 Te czynności musi wykonać

wykwalifikowany technik.

Regulacja minimalnej wielkości

płomienia

X

Zdejmij pokrętło.

X

Wprowadź wkrętak pomiędzy uszczelkę

a osłonę, aż do momentu, gdy dosięgnie

śruby regulacyjnej.

X

Wyregulować minimalną wielkość płomienia,

obracając śrubę regulującą w prawo, aby

zmniejszyć płomień lub w lewo, aby go

zwiększyć. Śrubokręt potrzebny do regulacji

dołączany jest do dostarczanego zestawu

akcesoriów.

+

-

Wymiana dysz

Dysze nie są dostarczane, należy je zamówić

w punkcie obsługi klienta.

Ważne:

 wszystkie urządzenia są fabrycznie

dostosowane do gazu ziemnego (G20). Jeśli ma

zostać zastosowany inny rodzaj gazu, należy

wymienić dysze w następujący sposób:

– Zdemontować ruszt, nakładki palników

i nasadki motylkowe.

– Zdemontować dysze i wymienić je

na te dostarczone i dostosowane do

wybranego rodzaju gazu, upewniając się,

że oznaczenie zgadza się z tym podanym

w tabeli.

– Ponownie zamontować nasadki

motylkowe, nakładki palników i ruszt.

Palniki nie wymagają regulacji przepływu

powietrza.

7

 ø

Dostęp do płyty

Aby dostać się do wnętrza płyty, należy

wykonać następujące czynności:

– Zdemontować ruszt, nakładki palników

i nasadki motylkowe.

– Zdemontować pokrętła zdejmując je

z bolców.

– Odkręcić śruby mocujące palniki do płyty.

– Unieść płytę.

Ważne:

 podczas zmiany używanego rodzaju

gazu należy umieścić odpowiednią naklejkę

(dostarczaną jako akcesorium) na tabliczce

znamionowej. W przypadku stosowania LPG

(G30 lub G31) należy maksymalnie zmniejszyć

wielkość płomienia za pomocą śruby. Niniejsze

urządzenia posiadają kat. II 2H3+.
