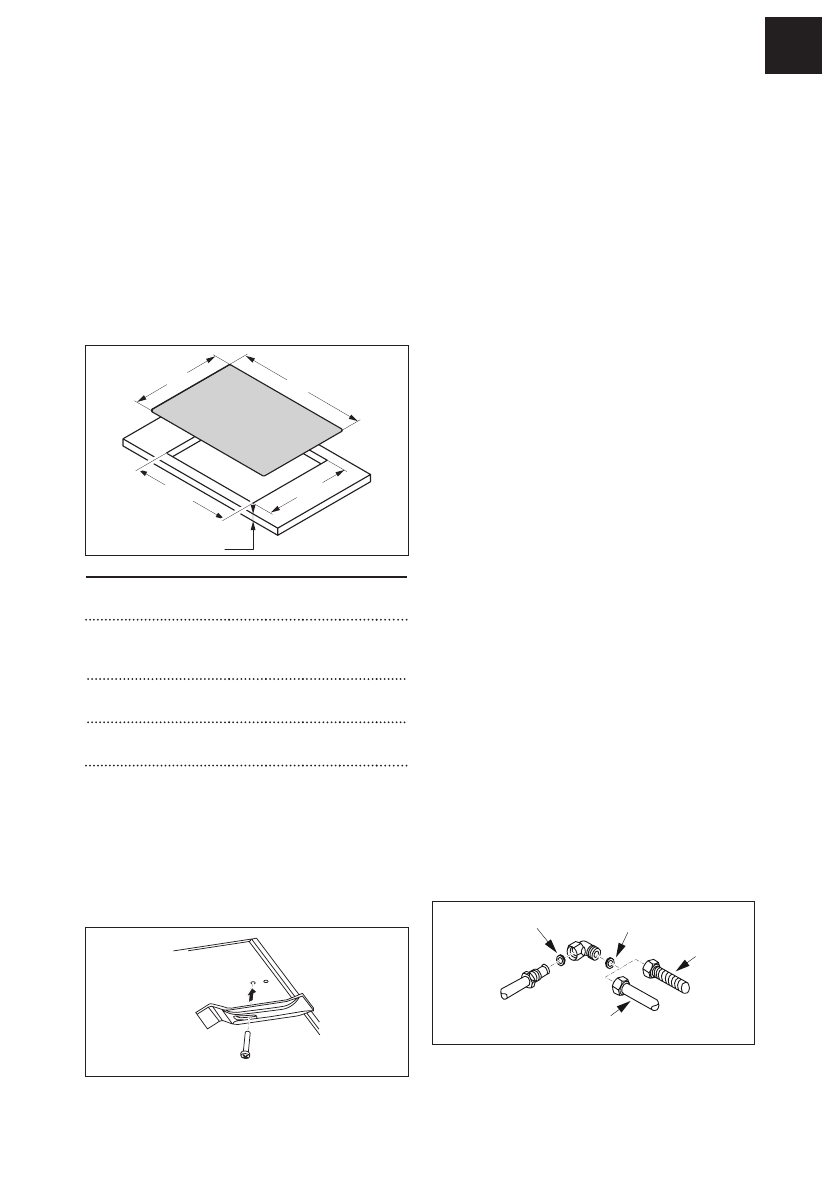

– 19 –
FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC
FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL
DE
Installationsablauf
Das Gerät wird mithilfe der mitgelieferten
Halterungen und Zubehörteile in der
Arbeitsplatte befestigt.
Z
Stellen Sie sicher, dass nach der
Installation des Geräts der freie Zugang
zu den Befestigungselementen vorne und
hinten gegeben ist.
Z
Bereiten Sie den Ausschnitt in der
Arbeitsplatte entsprechend den
Maßangaben vor. Beachten Sie dabei
unbedingt die Maßangaben.
Yp
Xp
Ytop
Htop
Xtop
Modell
Xp
Yp
X
top
Y
top
H
top
FHSM 604 3G DC
FHSM 604 4G
FHMA 604 3G DC
590
mm
510
mm
560
mm
480
mm
40
mm
FHSM 755 4G DC
FHMA 755 4G DC/DCL
730
mm
510
mm
560
mm
480
mm
40
mm
FHSM 905 4G DCL
FHMA 905 4G DCL
880
mm
510
mm
840
mm
480
mm
40
mm
X
Bringen Sie das Dichtungsband entlang des
Ausschnitts an und legen Sie das Kochfeld
in den Ausschnitt.
X
Befestigen Sie das Gerät mit den Schrauben
und Halterungen.
X
Entfernen Sie überstehendes
Dichtungsband.
Gasanschluss
X
Stellen Sie sicher, dass das Gerät auf
den korrekten Gasbetrieb eingestellt ist,
bevor Sie es entsprechend den aktuellen
Vorschriften an die Gasleitung anschließen.
Andernfalls führen Sie die im Abschnitt
„Injektoren austauschen“ beschriebenen
Vorgänge aus.
Z
Bei Flüssiggas müssen Druckregler
entsprechend den aktuellen Richtlinien
verwendet werden.
Für den Gasanschluss gibt es zwei
Möglichkeiten:
A.
Schließen Sie das Gaskochfeld mit
einem starren Kupferrohr mit 12 mm
Durchmesser an (3). Um die Dichtigkeit zu
gewährleisten, verwenden Sie die mitgelieferte
Elastomerdichtung (1).
B.
Schließen Sie das Kochfeld mit einem
vollwandigen Stahlschlauch an (2). Um die
Dichtigkeit zu gewährleisten, verwenden Sie
auch in diesem Fall die mitgelieferte Dichtung (1).
Die Maximallänge des Schlauchs beträgt
2 Laufmeter.
WICHTIG:
Wenn ein Edelstahlschlauch
verwendet wird, muss er so installiert werden,
dass er keinen beweglichen Einrichtungsteil
berührt. Er muss durch einen hindernisfreien
Bereich geführt werden, wo er über seine
gesamte Länge inspiziert werden kann.
X
Zünden Sie die Brenner nach dem
Anschluss an die Gaszufuhr und drehen
Sie die Knöpfe von der größten auf die
kleinste Stellung, um die Flammenstabilität
zu prüfen.
X
Den fertigen Anschluss prüfen Sie mit
Seifenlösung auf Undichtigkeiten.
1
1
2
3
