installaties  uit  te  voeren,  zowel  in  filter  uitvoering  als  in
afzuig uitvoering.

●

Afzuigversie:

De  dampen  worden  naar  buiten  afgevoerd  via  een  serie
leidingen  (apart  aan  te  schaffen).  Sluit  het  product  aan  op
leidingen  en  uitlaatopeningen  in  de  wand  met  een  gelijke
diameter  aan  die  van  de  luchtuitlaat  (koppelingsflens).
Verwijs  voor  meer  informatie  over  de  buizen  en  hun
afmetingen  naar  de  pagina  accessoires  van  de
installatiehandleiding  -  Afzuigversie.  Het  gebruik  van
leidingen  en  uitlaatopeningen  met  een  kleinere  diameter
veroorzaken een verminderde prestatie van de afzuiging en
een  aanzienlijke  toename  van  het  geluidsniveau.  In  deze
gevallen

aanvaarden

wij

derhalve

geen

enkele

aansprakelijkheid.
Voor  een  maximale  afzuigkracht:  •  We  raden  een  lineair
traject  van  de  leiding  van  maximaal  7  meter  aan.  •  We
raden om over de 7 lineaire meters maximaal twee bochten
van  90°  te  gebruiken.  •  Vermijd  drastische  wijzigingen  van
de  doorsnede  van  de  leiding,  probeer  altijd  een  diameter
van  Ø  150  mm  aan  te  houden  (of  een  rechthoekige
doorsnede van 222 x 89 mm).

●

Filterversie

:

De  aangezogen  lucht  wordt  na  filtratie  door  speciale
vetfilters  en  geurfilters  weer  in  de  ruimte  geleid.  Het
product  wordt  geleverd  met  alle  elementen  noodzakelijk
voor  een  standaardinstallatie,  met  de  luchtuitlaat  aan  de
voorzijde  van  de  plint  van  het  meubel.  Het  product  is
uitgerust  met  een  set  geurfilters.  Raadpleeg  voor  meer
informatie de pagina met betrekking tot de accessoires van
de  filterversie  (in  het  geïllustreerde  deel  van  deze
handleiding).

3. WERKING

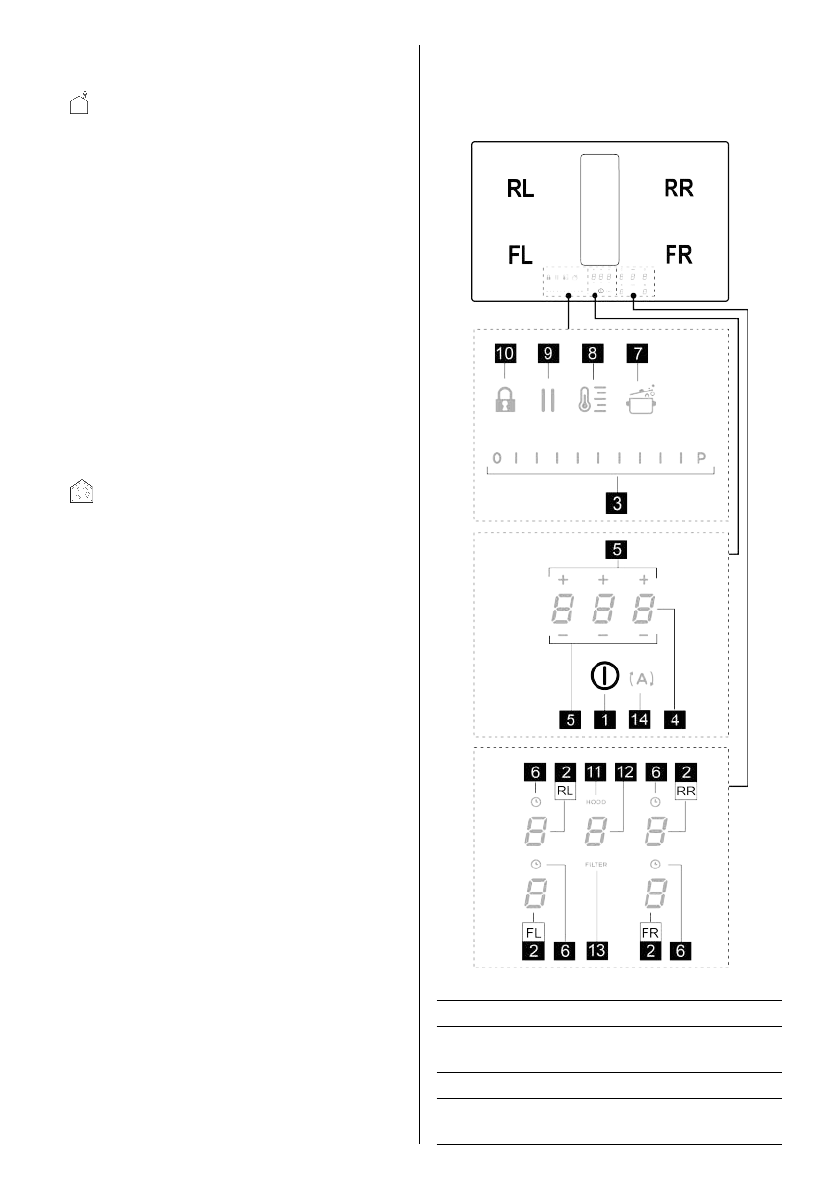

BEDIENINGSPANEEL

T.

Functie

1

ON/OFF van de kookplaat/de afzuiger voor de kook-
plaat

2

Selectie kookzones / Display kookzone

3

Verhoging/Verlaging  niveau  bereidingsvermogen  en
afzuigsnelheid (afzuigvermogen)
