ASSEMBLY

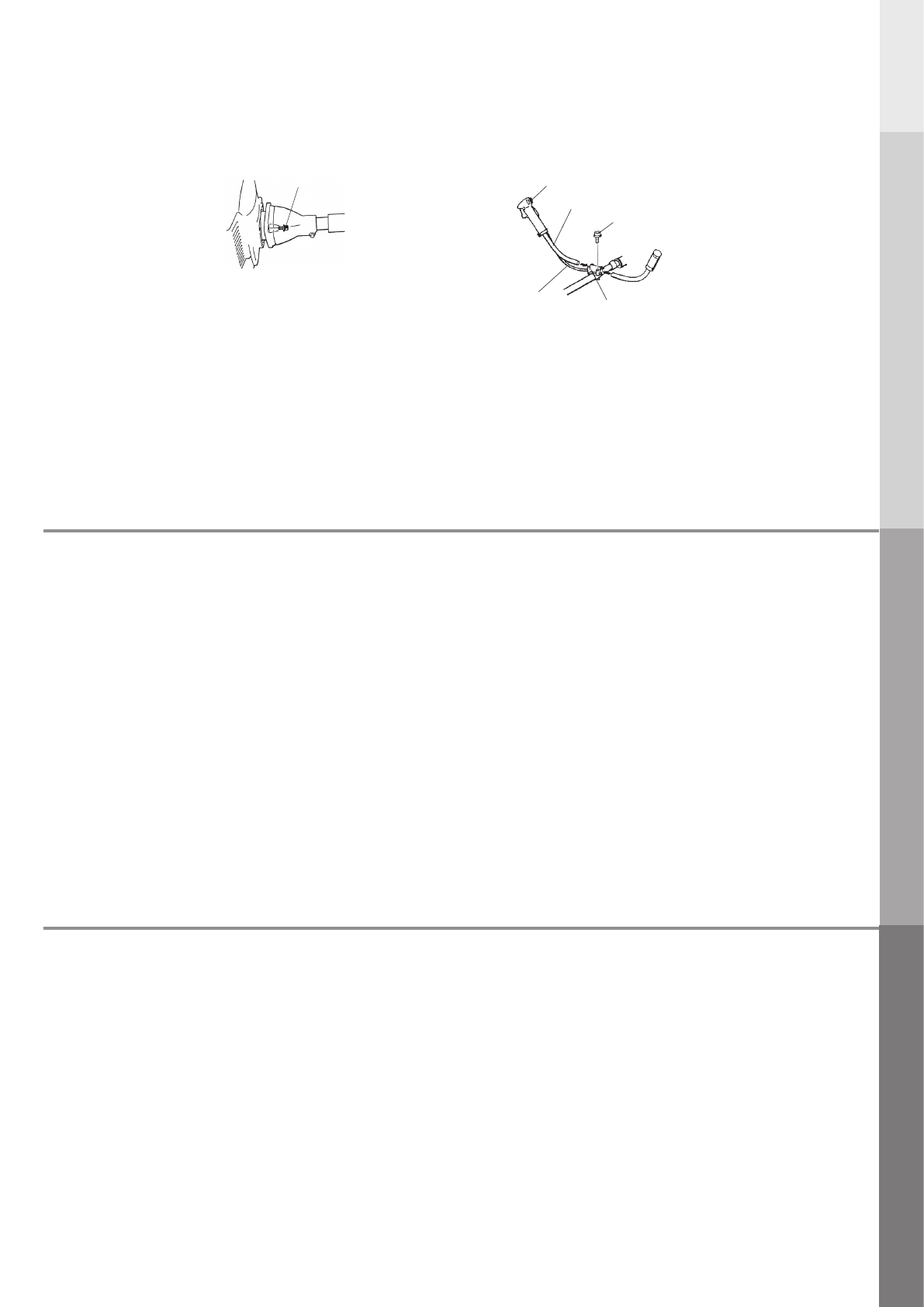

ASSEMBLING ENGINE AND DRIVE SHAFT ASSEMBLY [#7-1]

Attach the clutch drum housing to the engine using the four screws supplied with the unit.

HORN HANDLE INSTALLATION [#7-2]

IMPORTANT: Be careful not to damage the throttle cable

and stop switch wires when you remove the horn handles

from the carton.

1. Loosen the four screws on the top of the clamp bracket.

2. Insert the left and right horn handles into the clamp bracket. Note that the horn

handle with the throttle trigger and stop switch goes on the right-hand side of

the Brushcutter/Grass Trimmer.

3. Adjust the horn handles to the desired position, then tighten

the four screws.

Throttle Trigger and Stop Switch

Дроссельный регулятор и выключатель

Дросельний регулятор і вимикач

Stop Switch Wires and Throttle Cable

Провода выключателя и тросик дросселя
Проводи вимикача та паливний трос

Horn Handle/

Рожковая ручка/ Рогоподібна ручка

Clamp Bracket

Кронштейн

Струбцина

[#7-1]

[#7-2]

СБОРКА

СОЕДИНЕНИЕ ДВИГАТЕЛЯ С ПРИВОДНЫМ ВАЛОМ

[BC320H, BC420H-RS, BC500H-RS]

[BC320H, BC420H-RS, BC500H-RS]

[BC320H, BC420H-RS, BC500H-RS]

 [#7-1]

Прикрепите корпус муфты сцепления к двигателю с помощью четырех винтов из

комплекта поставки.

УСТАНОВКА РОЖКОВОЙ РУЧКИ [#7-2]

ВАЖНО: При извлечении рожковых ручек из коробки не повредите тросик

дросселя и провода выключателя.

1. Ослабьте четыре винта в верхней части кронштейна.

2. Вставьте левую и правую рожковые ручки в кронштейн. Учитывайте, что ручка с

    дроссельным регулятором и выключателем должны находиться на правой

    стороне кустореза/мотокосы.

3. Отрегулируйте рожковые ручки в требуемое положение и затяните четыре винта.

ЗБИРАННЯ

ЗБИРАННЯ ДВИГУНА ТА БЛОКА ВАЛА

 [#7-1]

Прикріпіть корпус барабану муфти до двигуна за допомогою чотирьох гвинтів, які

поставляються разом із пристроєм.

УСТАНОВЛЕННЯ РОГОПОДІБНИХ РУЧО [#7-2]

ВАЖЛИВО! Слідкуйте за тим, щоб не пошкодити паливний трос і проводи вимикача,

витягаючи рогоподібні ручки з коробки.

1. Послабте чотири гвинти у верхній частині струбцини.

2. Вставте ліву та праву рогоподібні ручки в струбцину. Зверніть увагу: рогоподібну ручку з

    дросельним регулятором і вимикачем потрібно встановлювати з правого боку кущоріза/

    газонокосарки.

3. Установіть рогоподібні ручки в зручне положення та затягніть чотири гв инти.

Scr

ew/ Şurub/ Гвинт (4)

Screw

/ Винт

/

Гвинт (4)

<7>
