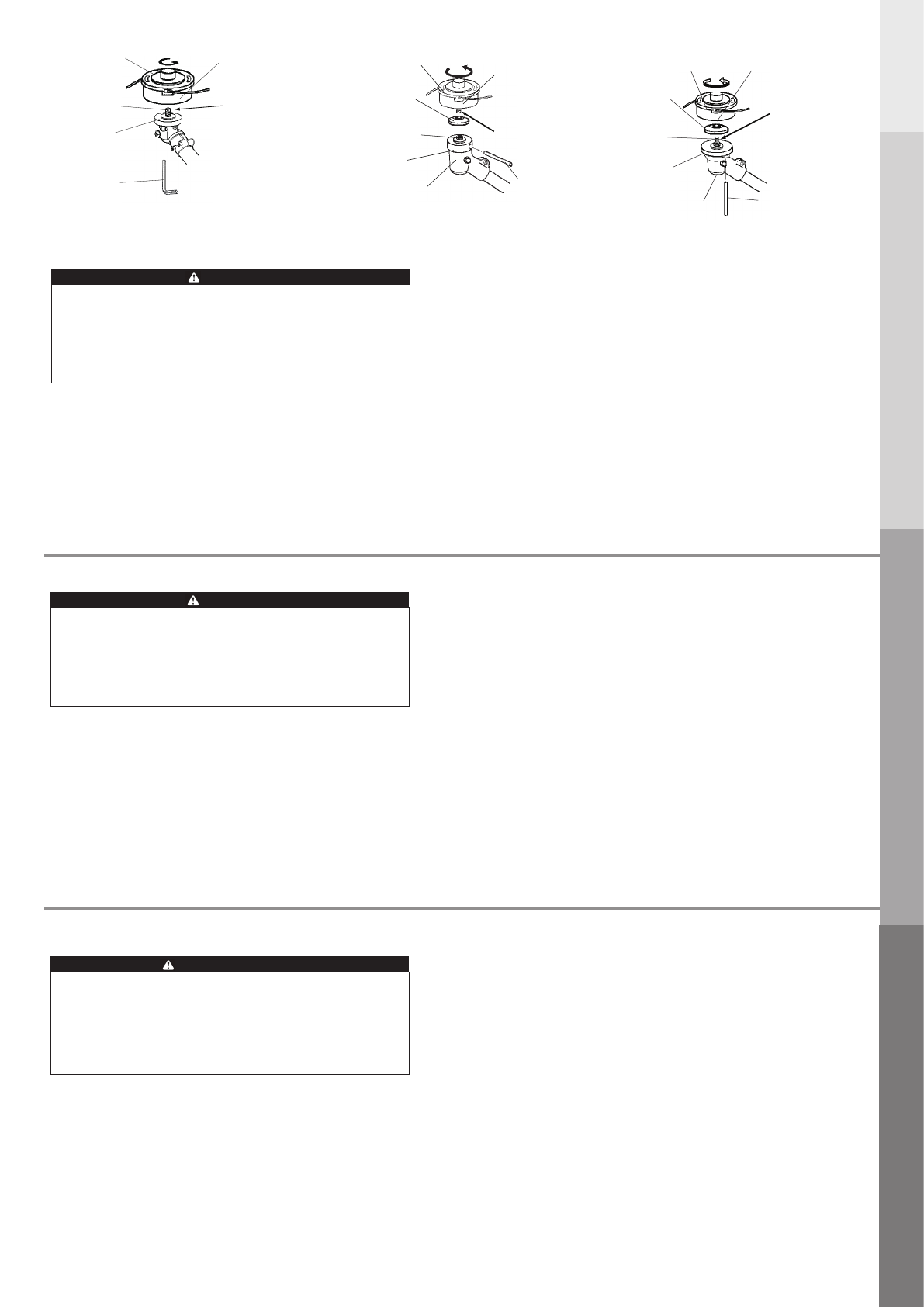

INSTALLING CUTTING ATTACHMENT

TRIMMER HEAD

WARNING

POTENTIAL HAZARD

・

If the trimmer head is not adequately tightened, it can come loose from

the Brushcutter/ Grass Trimmer during use.

WHAT CAN HAPPEN

・

This may cause damage to property or personal injury.

HOW TO AVOID THE HAZARD

・

Make sure the trimmer head is securely fastened to the attaching shaft

in the gearcase.

ВОЗМОЖНАЯ ОПАСНОСТЬ

・

Если головка мотокосы недостаточно затянута, она может ослабнуть и

   отсоединиться от кустореза/мотокосы во время работы.

ЧТО МОЖЕТ ПРОИЗОЙТИ

・

Это может привести к повреждению имущества или травмированию.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

・

Убедитесь, что головка мотокосы надежно прикреплена к соединительному

   валу редуктора.

ПОТЕНЦІЙНА НЕБЕЗПЕКА

・

Якщо тримерна головка погано затягнута, вона може злетіти з

    кущоріза/газонокосарки під час використання пристрою.

МОЖЛИВІ НАСЛІДКИ

・

Це може призвести до пошкодження майна або травми.

ЯК УНИКНУТИ НЕБЕЗПЕКИ

・

Переконайтеся, що тримерна головка надійно прикріплена до

    кріпильного вала в редукторі.

УСТАНОВКА РЕЖУЩЕГО ЭЛЕМЕНТА

ГОЛОВКА МОТОКОСЫ

ОСТОРОЖНО

ВСТАНОВЛЕННЯ РІЖУЧОЇ НАСАДКИ

ТРИМЕРНА ГОЛОВКА

ПОПЕРЕДЖЕННЯ

[BC200H, BC233H, BC263H-RS] [#11-1]

IMPORTANT: Make sure the trimmer head is for LEFT- HAND ROTATION (counterclockwise)

as viewed from the operator’s position, and that the trimmer head has M8 left-hand thread.

1. Remove the blade nut and clamping washer from the attaching shaft out

    of the gearcase.

Note: The blade nut has left-hand thread.

2. Install the brushcutter blade onto the boss adapter, then reinstall the

    clamping washer and blade nut.

3. Align the hole in the boss adapter with the guide slot in the gearcase.

4. Insert the 3mm hex-wrench into the hole in the boss adapter and the guide slot

    in the gearcase to lock the attaching shaft.

5. Tighten the blade bolt.

6. Remove the 3mm hex-wrench from the boss adapter

Trimmer Head

Головка мотокосы

Тримерна головка

Trimmer Head

Головка мотокосы

Тримерна головка

Trimmer Head

Головка мотокосы

Тримерна головка

[BC200H, BC233H, BC263H-RS] [#11-1]

ВАЖЛИВО! Переконайтеся, що тримерна головка призначена для

ЛІВОСТОРОННЬОГО ОБЕРТАННЯ (проти годинникової стрілки), якщо дивитися зі

сторони оператора, і що тримерна головка має лівосторонню різьбу M8.

1. Зніміть гайку та затискну шайбу ножа з кріпильного вала в редукторі (збережіть

    затискну шайбу та гайку ножа).

Примітка. Гайка ножа має лівосторонню різьбу.

2. Зіставте отвір в основному перехіднику з напрямним жолобом у редукторі.

3. Вставте 3мм шестигранний ключ- в отвір в основному перехіднику та напрямний

    жолоб у редукторі, щоб зафіксувати кріпильний вал.

4. Вкрутіть тримерної головки в кріпильний вал, а потім затягніть тримерну головку

    вручну.

Примітка. Тримерна головка має лівосторонню різьбу.

5. Витягніть 3мм шестигранний ключ- з основного перехідника та редуктора.

[BC200H, BC233H, BC263H-RS] [#11-1]

ВАЖНО. Убедитесь, что головка мотокосы предназначена для

ВРАЩЕНИЯ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, если смотреть со стороны оператора,

 и что головка мотокосы имеет левую резьбу M8.

1. Снимите гайку режущего злемента и прижимную шайбу с соединительного вала и

    редуктора (сохраните прижимную шаибу и гайку режущего элемента).

Примечание. Гайка режущего элемента имеет левую резьбу.

2. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в редукторе.

3. Вставьте 3мм шестигранный ключ- в отверстие ведущего переходника и направляющий

вырез  редуктора для блокировки соединительного вала.

4. Наверните головку мотокосы на соединительный вал и затяните головку мотокосы

    вручную.

Примечание. Головка мотокосы имеет левую резьбу.

5. Извлеките 3мм шестигранный ключ- из ведущего переходника и редуктора.

Attaching Shaft

Соединительный вал

Кріпильний вал

Attaching Shaft

Соединительный вал

Кріпильний вал

Attaching Shaft

Соединительный вал

Кріпильний вал

Boss Adapter

Ведущий переходник

Основний перехідник

Boss Adapter

Ведущий переходник

Основний перехідник

Boss Adapter

Ведущий переходник

Основний перехідник

Left-hand thread

Левая резьба

Лівостороння різьба

Left-hand thread

Левая резьба

Лівостороння різьба

Gearcase

Редуктор

Редуктор

Gearcase

Редуктор

Редуктор

Gearcase

Редуктор

Редуктор

Trimmer Head Adapter

Переходник головки мотокосы

Перехідник тримерної головки

Trimmer Head Adapter

Переходник головки мотокосы

Перехідник тримерної головки

3mm hex-wrench

3мм шестигранный ключ-

3мм шестигранний ключ-

[BC320H] [#11-2]

IMPORTANT: Make sure the trimmer head is for LEFT- HAND ROTATION

 (counterclockwise)as viewed from the operator’s position, and that the trimmer head

has M8 left-hand thread.

1. Remove the blade bolt and the stabilizer from the attaching shaft out of the gearcase.

    (keep the stabilizer and blade bolt)

Note: The blade bolt has left-hand thread.

2. Align the hole in the boss adapter with the guide slot in the gearcase.

3. Insert the

3mm hex-wrench

 into the hole in the boss adapter and the guide slot in the gearcase

    to lock the attaching shaft.

4. Thread the trimmer head for the attaching shaft, then tighten the trimmer head by hand.

Note: The trimmer head has left-hand thread.

5. Remove the

3mm hex-wrench

 from the boss adapter and gearcase.

[BC420H-RS, BC500H-RS][#11-3]

IMPORTANT: Make sure the trimmer head is for LEFT-HAND ROTATION (counterclockwise)

as viewed from the operator’s position, and that the trimmer head adapter is a female, M10

left-hand thread.

1. Remove the blade nut and stabilizer from the attaching shaft out of the gearcase. (keep the blade

nut and stabilizer)

Note: The blade nut has left-hand thread.

2. Align the hole in the boss adapter with the hole in the gearcase.

3. Insert the

Ø

6 mm pin into the hole in the boss adapter and the hole in the gearcase to lock the

attaching shaft.

4. Thread the trimmer head adapter into the attaching shaft, then tighten the trimmer head by hand.

Note: The trimmer head adapter has left-hand thread.

5. Remove the

Ø

6 mm pin from the boss adapter and gearcase.

[BC320H] [#11-2]

ВАЖНО. Убедитесь, что головка мотокосы предназначена для ВРАЩЕНИЯ ПРОТИВ

ЧАСОВОЙ СТРЕЛКИ, если смотреть со стороны оператора, и что головка мотокосы

имеет левую резьбу M8.

1. Снимите болт режущего элемента и стабилизатор с соединительного вала и редуктора

    (сохраните стабилизатор и болт режущего элемента).

Примечание. Переходник головки мотокосы имеет правую резьбу.

2. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в редукторе.

3. Вставьте штифт Ш3,5 мм в отверстие ведущего переходника и направляющий вырез

    редуктора для блокировки соединительного вала.

4. Наверните головку мотокосы на соединительный вал и затяните головку мотокосы

    вручную.

Примечание. Головка мотокосы имеет левую резьбу.

5. Извлеките штифт Ш3,5 мм из ведущего переходника и редуктора.

[BC420H-RS, BC500H-RS][#11-3]

ВАЖНО. Убедитесь, что головка мотокосы предназначена для ВРАЩЕНИЯ ПРОТИВ

ЧАСОВОЙ СТРЕЛКИ, если смотреть со стороны оператора, и что головка мотокосы

имеет левую резьбу M10 .

1. Снимите Гайка режущего элемента и стабилизатор с соединительного вала и

    редуктора (сохраните стабилизатор и Гайка режущего элемента). Примечание. Гайка

    режущего элемента имеет левую резьбу.

2. Выровняйте отверстие в ведущем переходнике с направляющим отверстие в

    редукторе.

3. Вставьте штифт φ6 мм в отверстие ведущего переходника и направляющий отверстие

    редуктора для блокировки соединительного вала.

4. Наверните головку мотокосы на соединительный вал и затяните головку мотокосы

    вручную. Примечание. Головка мотокосы имеет левую резьбу.

5. Извлеките штифт φ6 мм из ведущего переходника и редуктора.

[BC320H] [#11-2]

ВАЖЛИВО! Переконайтеся, що тримерна головка призначена для

ЛІВОСТОРОННЬОГО ОБЕРТАННЯ (проти годинникової стрілки), якщо дивитися

зі сторони оператора, і що тримерна головка має лівосторонню різьбу M8.

1. Зніміть болт ножа та стабілізатор із кріпильного вала в редукторі (збережіть

    стабілізатор і болт ножа).

Примітка. Болт ножа має лівосторонню різьбу.

2. Зіставте отвір в основному перехіднику з напрямним жолобом у редукторі.

3. Вставте штифт Ø3,5 мм в отвір в основному перехіднику та напрямний жолоб у

    редукторі, щоб зафіксувати кріпильний вал.

4. Вкрутіть перехідник тримерної головки в кріпильний вал, а потім затягніть

    тримерну головку вручну.

Примітка. Тримерна головка має лівосторонню різьбу.

5. Витягніть штифт Ø3.5 мм з основного перехідника та редуктора.

[BC420H-RS, BC500H-RS][#11-3]

ВАЖЛИВО! Переконайтеся, що тримерна головка призначена для ЛІВОСТОРОННЬОГО

ОБЕРТАННЯ (проти годинникової стрілки), якщо дивитися зі сторони оператора, і що

перехідник тримерної головки являє собою гніздо з лівосторонньою різьбою M10.

1. Зніміть гайку ножа та стабілізатор із кріпильного вала в редукторі (збережіть гайку ножа і

стабілізатор).

Примітка. Гайка ножа має лівосторонню різьбу.

2. Зіставте отвір в основному перехіднику з отвором у редукторі.

3. Вставте штифт Ø6 мм в отвір в основному перехіднику та отвір у редукторі, щоб

    зафіксувати кріпильний вал.

4. Вкрутіть перехідник тримерної головки в кріпильний вал, а потім затягніть тримерну

    головку вручну.

Примітка. Тримерна головка має лівосторонню різьбу.

5. Витягніть штифт Ø6 мм з основного перехідника та редуктора.

[#11-2]

[#11-3]

[#11-1]

Holding Tool

Herramienta de sujeción

Ferramenta de suporte

(

Ø

6mmPin/ Clavija/ Pino)

Holding Tool

Herramienta de sujeción

Ferramenta de suporte

(

Ø

3.5mmPin/ Clavija/ Pino)

Left-hand thread

Rosca a la izquierda

Rosca esquerda

Trimmer Head Adapter

Adaptador del cabezal de corte

Adaptador da cabeça do aparador

[BC200H, BC233H, BC263H-RS]

[BC320H]

[BC420H-RS, BC500H-RS]

Clamping Washer

Стабилизатор

Затискна шайба

Clamping Washer

Стабилизатор

Затискна шайба
