TRIMMER PE BENZINĂ

reductor

suportul pentru

FDSDFXOGHSURWHF܊LH

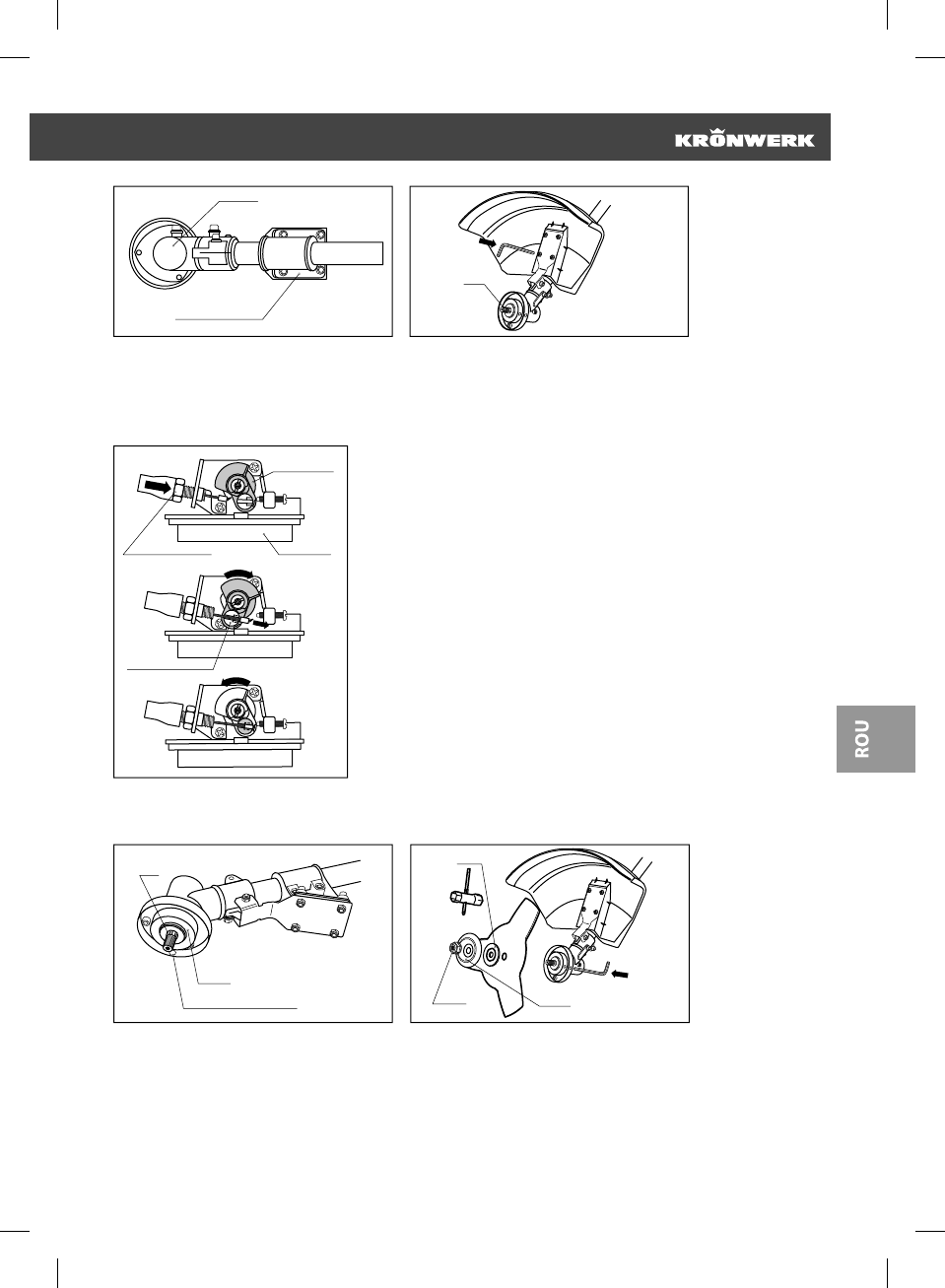

fig. 4

D[XO

fig. 5

3. Montarea capacului de protecție

• Aliniaţi orifi ciile capacului de protecţie cu orifi ciile de pe placa de montare (fi g. 4).

• Fixaţi capacul de protecţie pe placa de montare cu şuruburile cu şaibe folosind o cheie hexagonală (fi g. 5).

filtru de aer

SLXOL܊ăGHEORFDUH

܈XUXEGHSULQGHUH

clapeta

GHDFFHOHUD܊LH

fig. 6

4. Conectarea cablului clapetei de accelerație

• Scoateţi capacul fi ltrului de aer.

• Fixaţi cablul pe motor şi aşezaţi capătul cablului în conectorul clapei
de accelerație (fi g. 6).

• Conectați cablul roșu al mânerului de control de cablul roşu al
motorului, iar cablul negru conectaţi de cablul negru al motorului.

• Montați capacul fi ltrului de aer.

5. Montarea curelei de umăr

• Fixaţi carabina curelei de umăr pe inelul de fi xare a curelei.

• Pentru a asigura un echilibru mai bun al aparatului, reglaţi poziţia
inelului de prindere a curelei pe ţeava aparatului, slăbind şurubul de
fi xare a inelului.

• După ajustare, fi xaţi inelul cu şurubul de fi xare.

• Reglaţi lungimea curelei dacă este necesar pentru a vă asigura
confortul.

6. Montarea lamei de tăiat

RULILFLXOFXWLHLGHUHGXF܊LH

IODQ܈D

D[XO

fig. 7

úDLED

IODQ܈D

SLXOL܊D

fig. 8

• Aliniați orifi ciul șaibei de fl anşă cu orifi ciul cutiei de viteze (fi g. 7).

• Introduceţi tija metalică de blocare în orifi ciul cutiei de reducție și în orifi ciul şaibei de fl anşă.

• Deşurubaţi piuliţa de fi xare din arborele de tăiere în sensul acelor de ceasornic.

• Scoateți cutia din arbore, lăsând şaiba de fl anşă.

• Aşezaţi lama de tăiere de pe şaiba de fl anşă.

• Asiguraţi-vă că lama de tăiere este centrată corect şi se afl ă în canelura şaibei.
