BENZINES FŰK ASZA

VHEHVVpJYiOWy

U|J]tWĘOHPH]

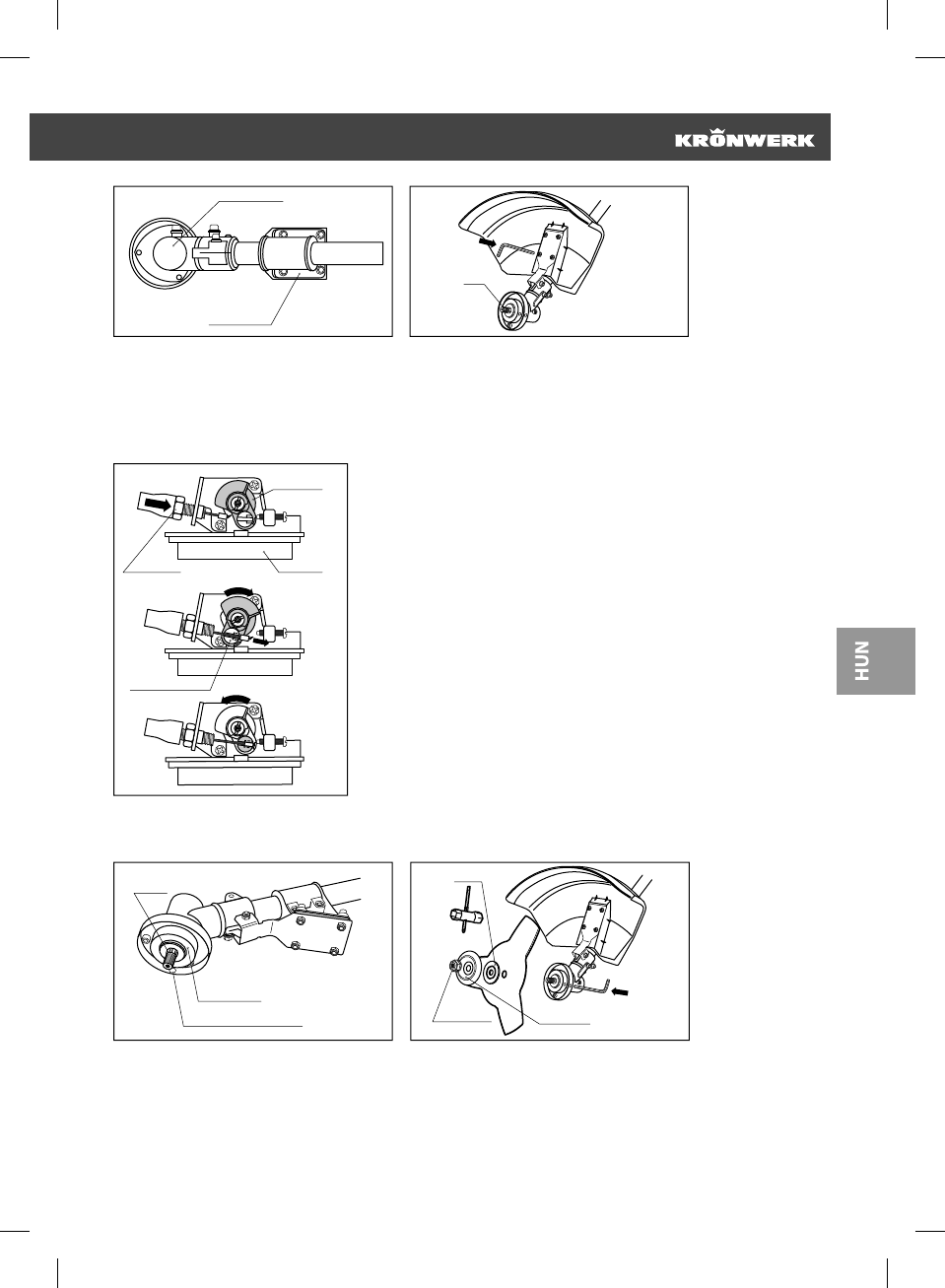

4. ábra

orsó

5. ábra

3. A védőburkolat felszerelése

• Igazítsa a védőburkolaton található furatokat a tartólemez furataihoz (4. ábra).

• Rögzítse a védőburkolatot a tartólemezhez az alátétekkel ellátott csavarokkal egy csavarkulcs segítségével
(5. ábra).

OpJV]ĦUĘ

záróanya

U|J]tWĘFVXNOy

fojtószelep

6. ábra

4. A gázkar vezeték csatlakoztatása

• Távolítsa el a légszűrő fedelét.

• Rögzítse a vezetéket a motorhoz, majd helyezze a vezeték végét a
gázkar csatlakozóba (6. ábra).

• Csatlakoztassa a vezérlőkar piros vezetékét a motor piros vezetékéhez,
valamint a fekete vezetékét a motor fekete vezetékéhez.

• Szerelje vissza a légszűrő fedelét.

5. A vállszíj felszerelése

• Rögzítse a vállszíj karabinerét a vállszíj rögzítő gyűrűjéhez.

• A berendezés egyensúlyának biztosítása érdekében állítsa be a csövön
található vállszíj rögzítő gyűrű pozícióját a gyűrű rögzítőcsavarának
kilazítását követően.

• A beállítást követően rögzítőcsavar segítségével rögzítse a gyűrűt.

• Szükség esetén állítsa be a vállszíj hosszúságát a megfelelő kényelem
érdekében.

6. A vágópenge felszerelése

KDMWyPĦWiQ\pUNHUpNIXUDW

karima alátét

tengely

7. ábra

alátét

tányérkerék

FVDYDUDQ\D

8. ábra

• Igazítsa a karima alátéten található furatot a hajtómű tányérkerék furatához (7. ábra).

• Illessze a fém zárórudat a hajtómű tányérkerekébe, valamint a karima alátét furatába.

• Az óra járásával megegyező irányban lazítsa ki a trimmer tengelyében található rögzítő csavaranyát.

• Távolítsa el a tányérkereket a tengelyből, a karima alátétét a helyén hagyva.

• Helyezze fel a vágópengét a karima alátétjére.
