BENZINES FŰK ASZA

42

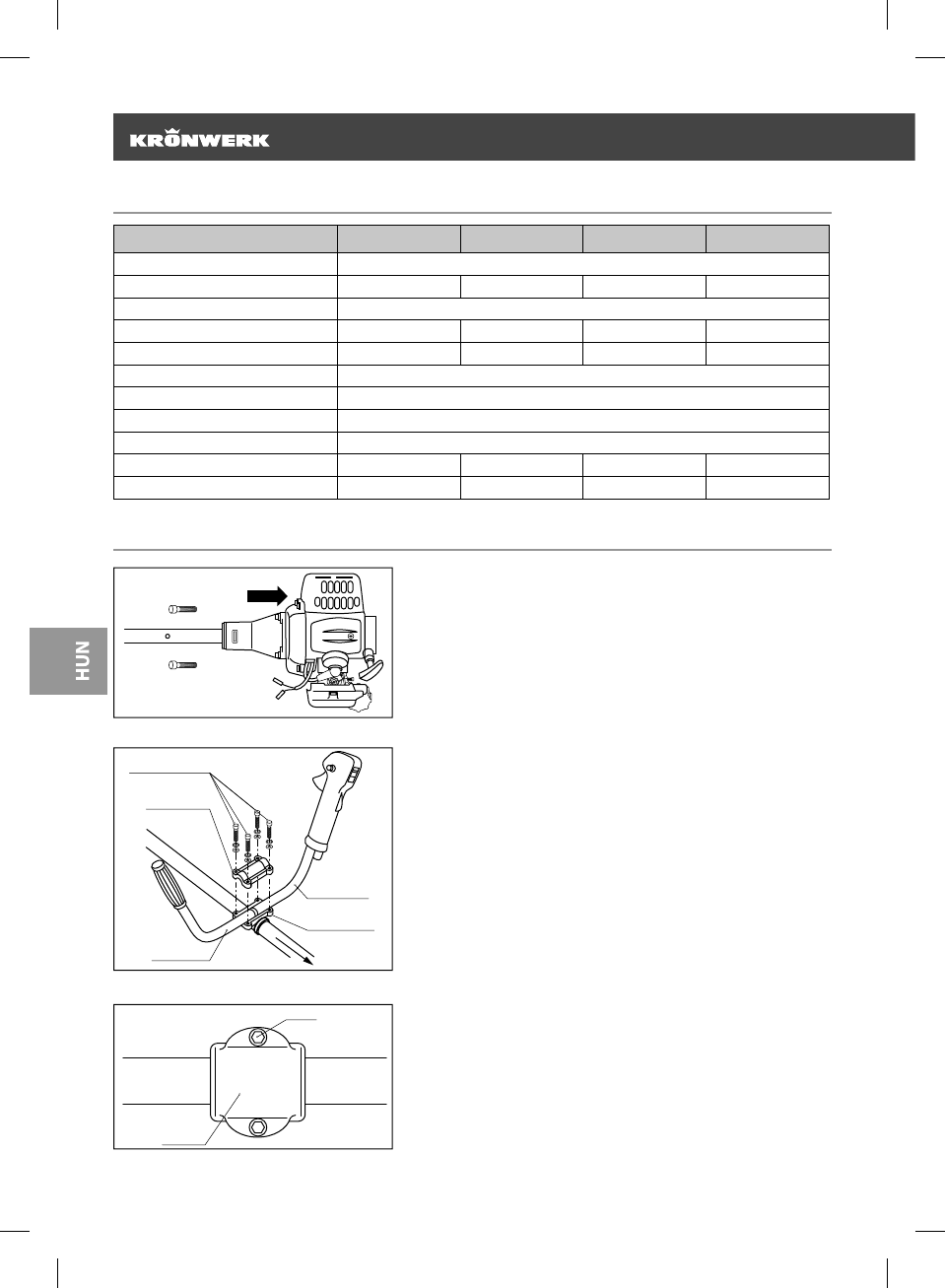

MŰSZAKI LEÍRÁS

Tétel

96210 (KC-1300)

96211 (KC-1800)

96212 (KC-2500)

96213 (KC-3000)

Motortípus

kétütemű, léghűtéses

Motorteljesítmény, lóerő

1,3

1,8

2,5

3,0

Meghajtás

kézi

Motortérfogat

25,4

32,6

42,7

51,7

Üzemanyag-tartály térfogat, ml-ben

450

1000

1200

1200

Fűkasza tekercs

Kétszálas

Vágópenge

Hárompengéjű

Vágási szélesség: : nylon szál mm-ben

420

Vágópenge mm-ben

252

Forgási sebesség, fordulat/perc

7000

7500

7500

7500

Trimmer súlya kg-ban

7,6

8,2

8,86

9

ÖSSZESZERELÉS

1. ábra

1. Cső és motorcsatlakozó

Igazítsa a csövet a motorhoz oly módon, hogy a trimmer orsója
a motor üzemanyagtartályával egy vonalba kerüljön.

Szerelje fel a cső karimáját a motorra, majd biztosítsa azt 4
csavar segítségével (1. ábra).

U|J]tWpVIHOVĘ

része

bal fogantyú

jobb fogantyú

motor

rögzítés

N|]pSVĘUpV]H

U|J]tWĘFVDYDURN

2. ábra

alsó rész

FVDYDU

3. ábra

2. A markolat felszerelése

A markolatot egy rögzítő segítségével szerelheti fel a csőre. Ez
a csövön található felső részből, rögzítőcsavarokból, valamint
alsó és középső rögzítési pontokból áll (2. ábra).

A markolat beállításához, valamint a benzines fűkasza
üzemeltetése alatti optimális egyensúly elérése érdekében
lazítsa ki a rögzítő alsó részén található csavarokat (3. ábra),
majd húzza meg őket újra, miután a markolatot a megfelelő
távolságra állította.

A markolatok beillesztése:

• Lazítsa ki a markolat rögzítő felső részén található négy
csavart.

• Illessze be a jobb- (gázkarral ellátott) és a bal markolatot a
rögzítőbe, majd húzza meg a csavarokat.
