19

ТРИММЕР БЕНЗИНОВЫЙ

ɪɟɞɭɤɬɨɪ

ɩɥɚɧɤɚɤɪɟɩɥɟɧɢɹ

ɪɢɫ

ɲɩɢɧɞɟɥɶ

ɪɢɫ

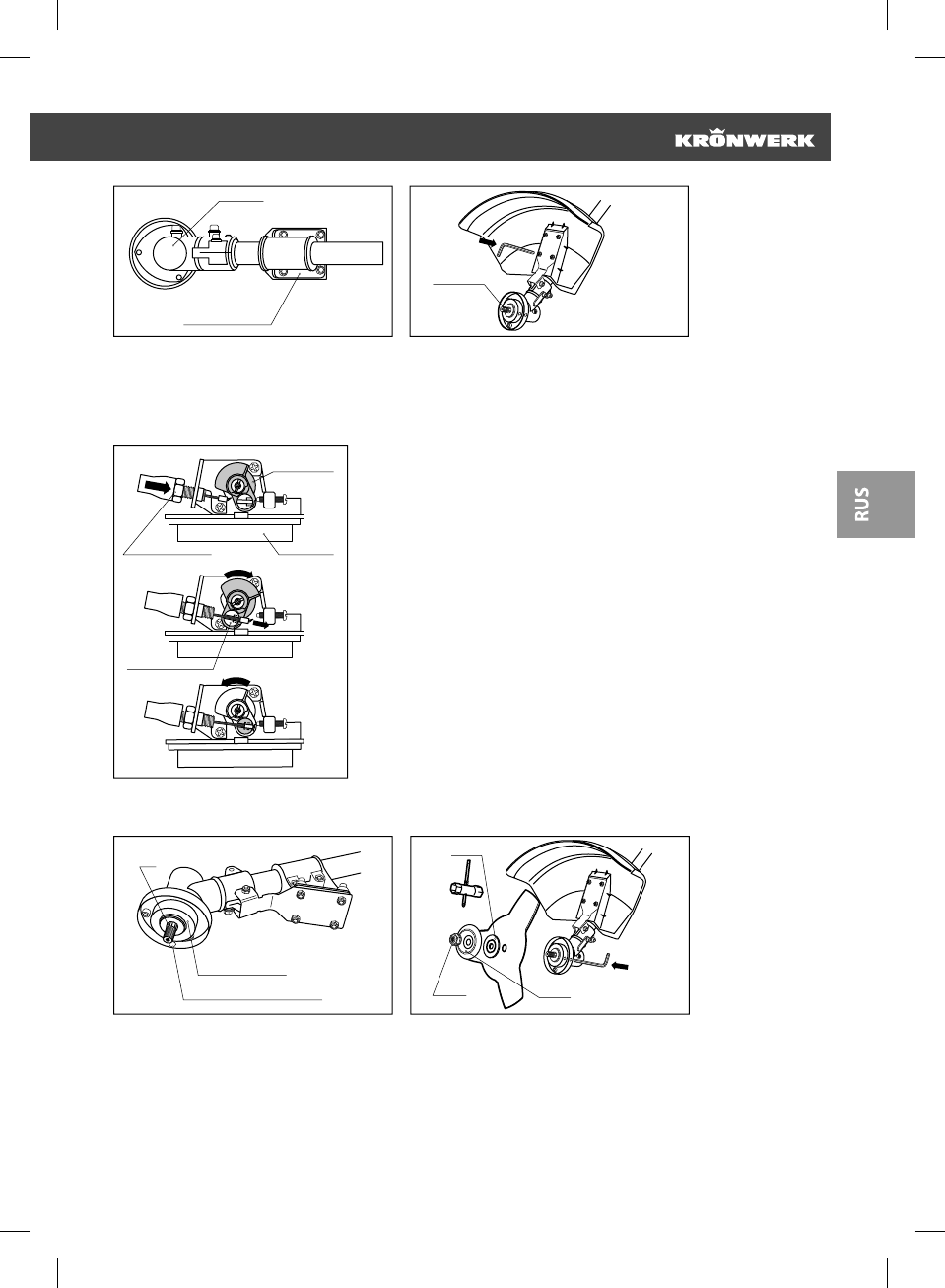

3. Установка защитного кожуха

• Совместите отверстия в защитном кожухе с отверстиями в планке крепления (рис. 4).

• Закрепите защитный кожух на планке болтами с шайбами с помощью шестигранного ключа (рис. 5).

ɜɨɡɞɭɲɧɵɣ

ɮɢɥɶɬɪ

ɫɬɨɩɨɪɧɚɹɝɚɣɤɚ

ɲɚɪɧɢɪɮɢɤɫɚɬɨɪ

ɞɪɨɫɫɟɥɶɧɚɹ

ɡɚɫɥɨɧɤɚ

ɪɢɫ

4. Соединение троса дроссельной заслонки

• Снимите крышку воздушного фильтра.

• Подсоедините трос к двигателю и вставьте его конец в шарнир
дроссельной заслонки (рис. 6).

• Подсоедините красный провод рукоятки управления к красному
проводу двигателя, а черный — к черному.

• Наденьте крышку воздушного двигателя.

5. Установка плечевого ремня

• Присоедините карабин плечевого ремня к  кольцу для крепления
плечевого ремня.

• Для обеспечения лучшей балансировки изделия отрегулируйте
положение кольца крепления плечевого ремня на штанге изделия,
предварительно ослабив крепежный болт кольца.

• После регулировки зафиксируйте кольцо с помощью крепежного
болта.

• При необходимости отрегулируйте длину плечевого ремня
для обеспечения удобства при работе.

6. Установка режущего ножа

ɨɬɜɟɪɫɬɢɟɜɱɚɲɤɟɪɟɞɭɤɬɨɪɚ

ɮɥɚɧɰɟɜɚɹɲɚɣɛɚ

ɜɚɥ

ɪɢɫ

ɲɚɣɛɚ

ɱɚɲɤɚ

ɝɚɣɤɚ

ɪɢɫ

• Совместите отверстие в фланцевой шайбе с отверстием в чашке редуктора (рис. 7).

• Вставьте металлический стопорный стержень в отверстие чашки редуктора и в отверстие фланцевой
шайбы.

• Открутите гайку крепления с вала триммера по часовой стрелке.

• Снимите чашку с вала, оставив фланцевую шайбу.

• Установите режущий нож на фланцевую шайбу.

• Убедитесь, что режущий нож правильно отцентрирован и лежит на проточке шайбы.
