ТРИММЕР БЕНЗИНОВЫЙ

ТЕХНИЧЕСКИЕ ХАРАК ТЕРИСТИКИ

Артик ул

96210 (KC-1300)

96211 (KC-1800)

96212 (KC-2500)

96213 (KC-3000)

Тип двигателя

2-тактный, с воздушным ох лаж дением

Мощность двигателя, л. с.

1,3

1,8

2,5

3,0

Тип запуска

ручной

Рабочий объем двигателя, см

25,4

32,6

42,7

51,7

Емкость топливного бака, мл

450

1000

1200

Триммерная катушка

2-лесочная

Режущий диск

3-лопастной

Ширина среза: леска, мм

420

режущий диск, мм

252

Частота вращения, об/мин

7000

7500

Масса триммера, кг

7,6

8,2

8,86

СБОРК А

ɪɢɫ

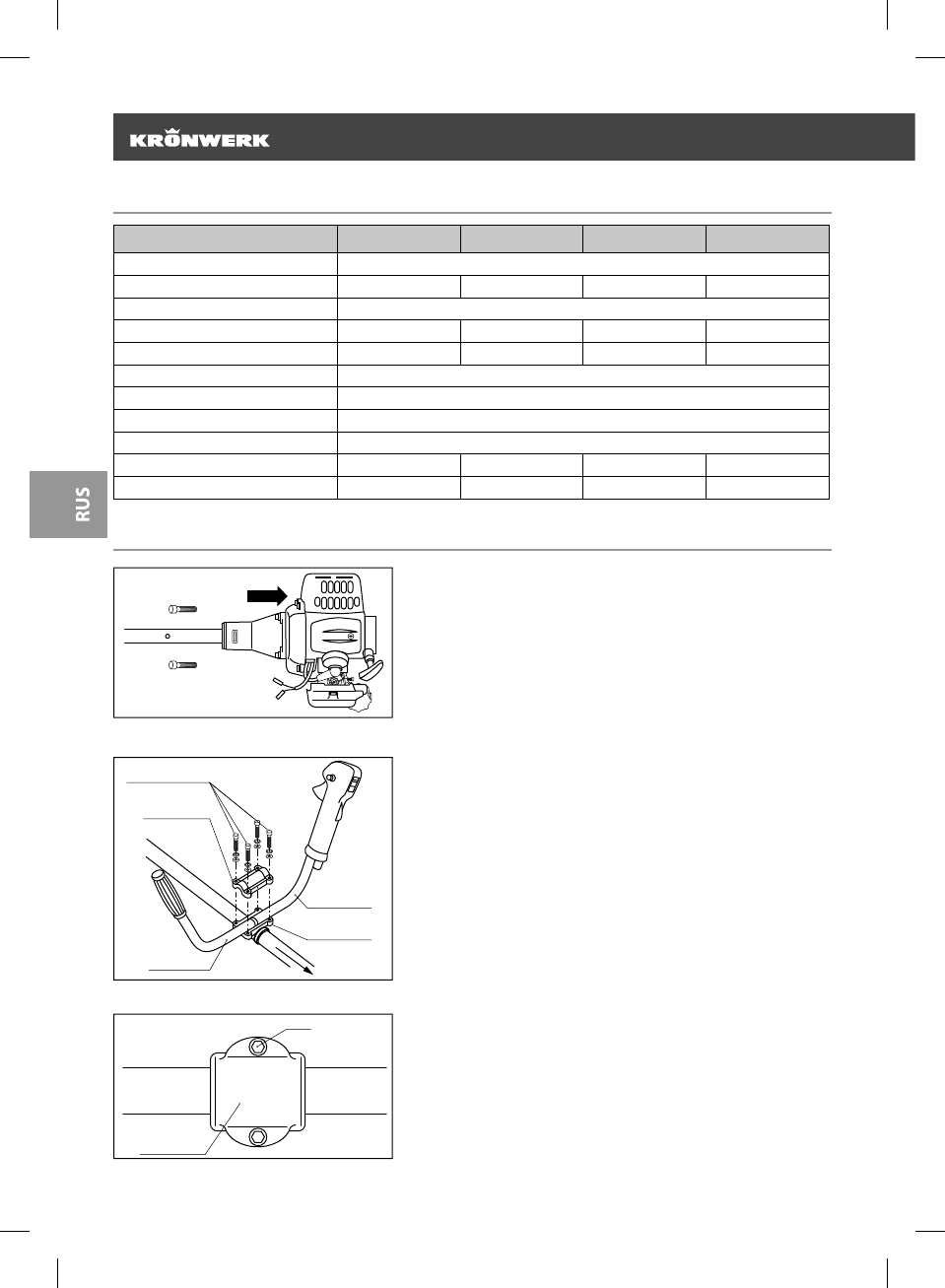

1. Соединение штанги и двигателя

Выровняйте штангу относительно двигателя таким обра-
зом, чтобы шпиндель триммера располагался в одной пло-
скости с топливным бачком двигателя.

Установите фланец штанги в двигатель и закрепите 4 бол-
тами (рис. 1).

ɜɟɪɯɧɹɹɱɚɫɬɶ

ɤɪɟɩɥɟɧɢɹ

ɥɟɜɚɹɪɭɱɤɚ

ɩɪɚɜɚɹɪɭɱɤɚ

ɞɜɢɝɚɬɟɥɶ

ɫɪɟɞɧɹɹɱɚɫɬɶ

ɤɪɟɩɥɟɧɢɹ

ɛɨɥɬɵɤɪɟɩɥɟɧɢɹ

ɪɢɫ

ɧɢɠɧɹɹɱɚɫɬɶ

ɛɨɥɬ

ɪɢɫ

2. Установка рукоятки

Для крепления рукоятки к штанге используется узел кре-
пления. Он состоит из верхней части, крепежных болтов,
нижней и средней частей крепления, расположенных
на штанге (рис. 2).

Для регулировки положения рукоятки и достижения опти-
мальной балансировки бензотриммера при работе следует
ослабить болты на нижней части узла крепления (рис. 3)
и переместить на необходимое расстояние, закрепить.

Для установки рукояток:

• Ослабьте 4 болта на верхней части крепления рукоятки.

• Установите правую рукоятку (в сборе с рычагом дроссель-
ной заслонки) и левую в крепление и закрепите болтами.
