Подвеска; Состояние задней подвески - Lynx RS 600 2014 - Инструкция по эксплуатации - Страница 88

89

A01F05 A

1
2

3

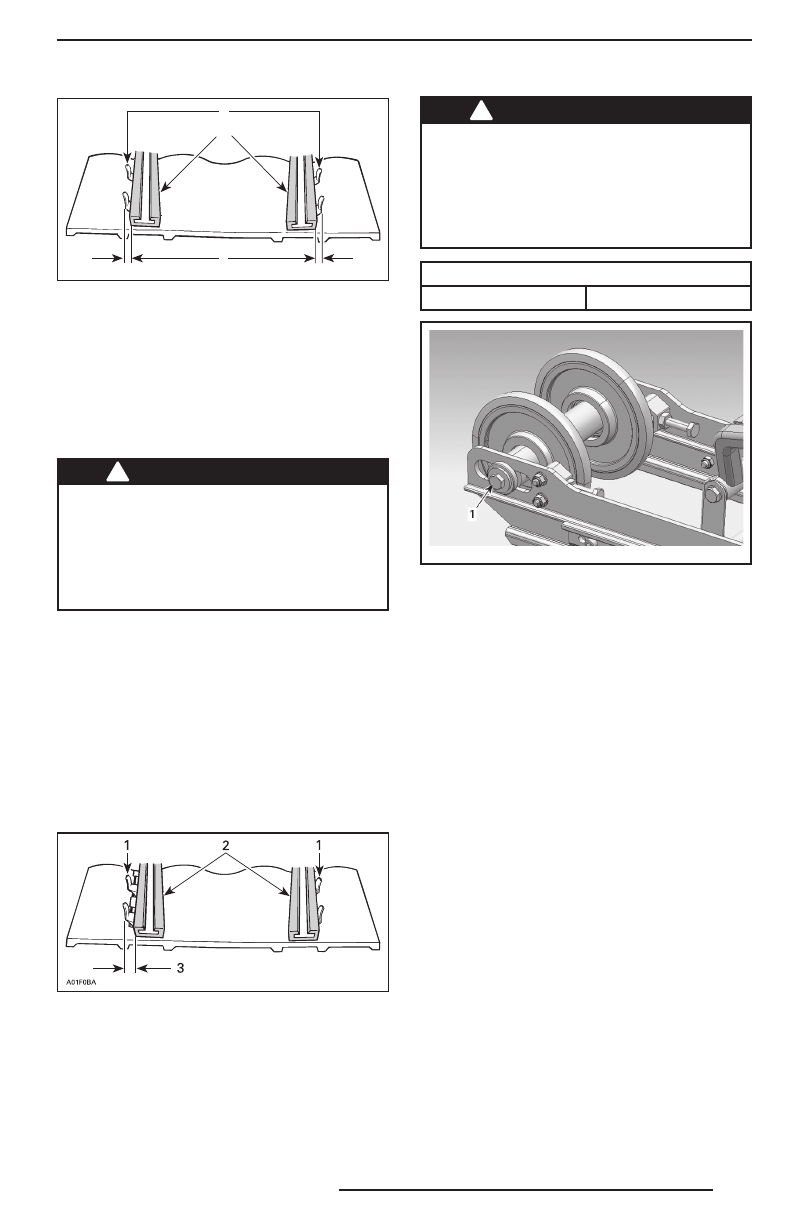

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

3.  Для регулировки центровки гусеницы

выполните следующее:

3.1  Остановите двигатель.
3.2  Снимите колпачок шнура безопас-

ности.

!

ПРЕДОСТЕРЕЖЕНИЕ

Отсоедините  шнур  безопасности

системы  DESS  (если  иное  не  тре-

буется по условиям проверки). Для

выполнения регулировки выберите

безопасное место вдали от снего-

ходных трасс.

3.3  Удерживая гайку с левой сторо-

ны, отпустите на пол оборота гай-

ку крепления направляющего кат-

ка, расположенного на правой сто-

роне.

3.4  Подтяните регулировочный болт

на  той  стороне  движителя,  где

расстояние между направляющи-

ми гребнями и опорным полозом

наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

4.  Удерживая гайку на левой стороне, за-

тяните гайку, расположенную на пра-

вой стороне, указанным моментом за-

тяжки.

!

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь,  что  крепёжные  болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляюще-

го катка и последующего заклинива-

ния гусеницы.

МОМЕНТ ЗАТЯЖКИ

Крепёжная гайка

60–70 Н•м

fmo2012-005-002_a

ДЛЯ НАГЛЯДНОСТИ ГУСЕНИЦА СНЯТА
1. Гайка заднего правого направляющего катка

5.  Снова пустите двигатель и на малой

скорости движения гусеничной ленты

проверьте симметричность её положе-

ния относительно опорных полозьев.

6.  Опустите  снегоход  на  опорную  по-

верхность.

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,

включая  накладки  опорных  полозьев,

пружины, катки и другие детали.

ПРИМЕЧАНИЕ:

 При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения. Продолжительное движение сне-

гохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.

Состояние ленточных

ограничителей

Проверьте  ленточные  ограничители

на наличие трещин и признаков износа,

а также затяжку резьбовых крепёжных

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
