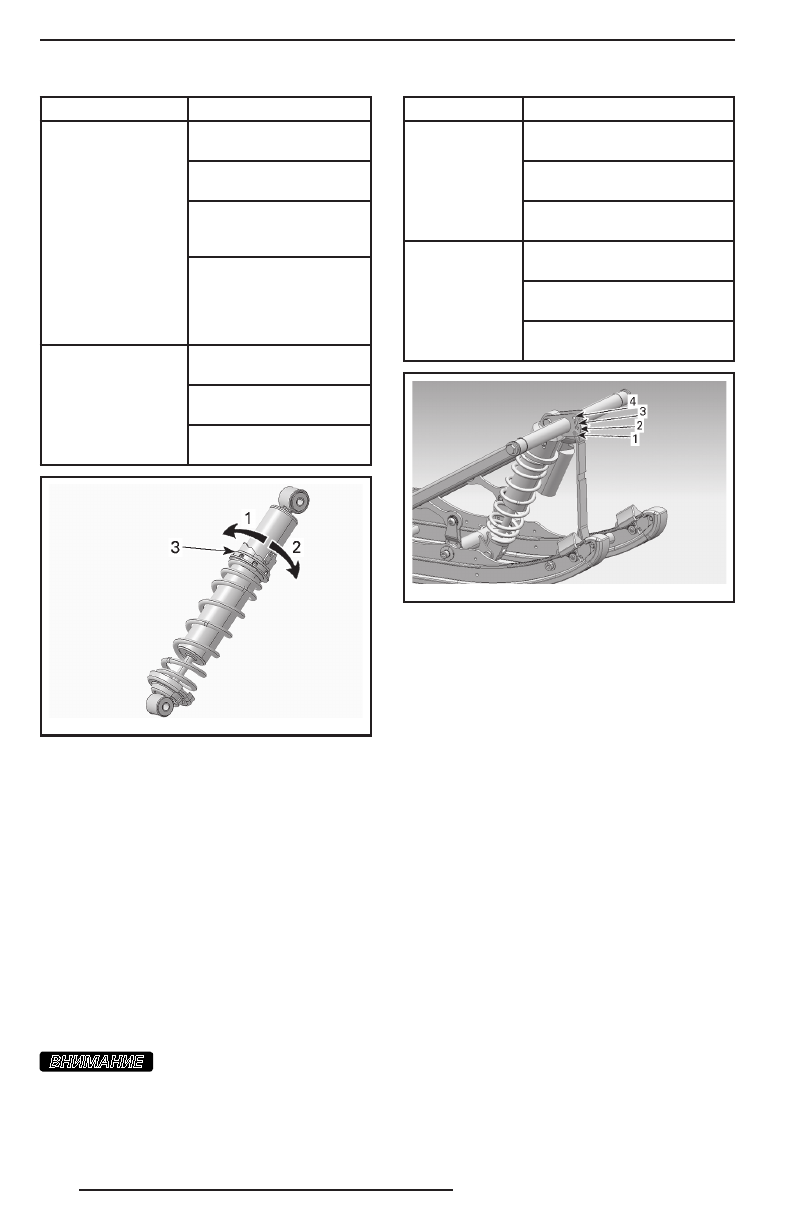

66

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

предварительного

натяжения

Усилия на руле умень-

шаются
Улучшение демпфиро-

вания неровностей
Облегчается начало

движения в глубоком

снегу
Улучшаются экс-

плуатационные харак-

теристики и управляе-

мость снегохода в глу-

боком снегу

Уменьшение

предварительного

натяжения

Усилия на руле увели-

чиваются
Ухудшение демпфиро-

вания неровностей
Улучшается управляе-

мость на трассе

mmo2 010 -003 -02 7_a

ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО-
ГО ТИПА
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3.  Регулировочное кольцо предварительного на-

тяжения пружины

Ленточный ограничитель

Изменение длины ленточного ограни-

чителя позволяет изменять вес, прихо-

дящийся на центральную пружину при

ускорении  снегохода,  и  ограничивать

подъём передней подвески снегохода.
Длина ленточного ограничителя также

оказывает влияние на длину хода цент-

ральной пружины.

вниманиЕ

После изменения длины

ленточного ограничителя, необходи-

мо проверить натяжение гусеницы.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

длины

ленточного

ограничителя

Уменьшение давления

лыж при ускорении
Увеличение хода цент-

ральной пружины
Улучшение демпфирова-

ния неровностей

Уменьшение

длины

ленточного

ограничителя

Увеличение давления лыж

при ускорении
Уменьшение хода

центральной пружины
Ухудшение демпфирова-

ния неровностей

fmo2012-005-501_a

ТИПОВОЙ ВАРИАНТ
1. Положение 1 (заводская настройка)
2. Положение 2
3. Положение 3
4. Положение 4

ПРИМЕЧАНИЕ:

 Уменьшение длины лен-

точного  ограничителя  может  снизить

уровень  комфорта.  Всегда  устанавли-

вайте болт ленточного ограничителя как

можно ближе к нижнему валу.
При движении по глубокому снегу мо-

жет возникнуть необходимость в регу-

лировке ленточного ограничителя, а так-

же в перемене позы водителя с целью

корректировки угла касания гусеницы

с опорной поверхностью. Водитель, име-

ющий достаточные знания и опыт, всег-

да сможет подобрать самый оптималь-

ный вариант регулировки с учётом со-

стояния снежного покрова.
В общем случае, более длинный ленточ-

ный ограничитель предоставляет воз-

можность наиболее эффективного ис-

пользования снегохода в глубоком сне-

гу при равнинном рельефе.
