84

7.  Затяните контргайку после заверше-

ния регулировки.

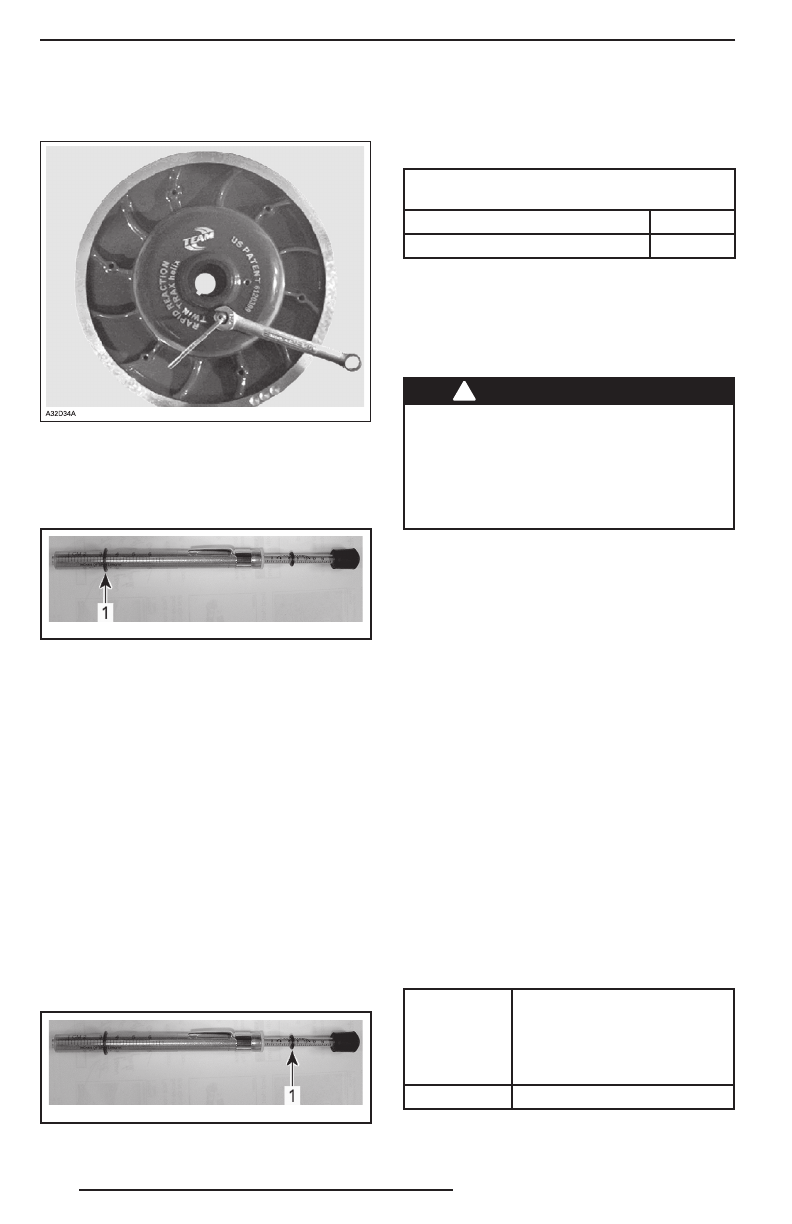

Измерение прогиба ремня вариатора

1.  С помощью нижнего кольца устано-

вите значение прогиба в диапазоне

27–37 мм.

mmr200 9-1 33-0 03_ b

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо установлено в положение, со-

ответствующее техническим характеристикам

2.  Установите верхнее кольцо инструмен-

та в положение, соответствующее уси-

лию 0 кгс.

3.  Установите линейку на ремень вариатора.
4.  Установите специальное приспособле-

ние на ремень вариатора посередине

между шкивами.

5.  Нажимайте на приспособление вниз,

пока нижнее кольцо (величина про-

гиба) не окажется на одном уровне

с внутренним краем линейки.

6.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего коль-

ца инструмента.

mmr200 9-1 33-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

7.  Полученное значение должно соответ-

ствовать данным, приведённым в рас-

положенной ниже таблице.

ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ

РЕМНЯ ВАРИАТОРА

Установка величина прогиба

27–37 мм

Полученное значение нагрузки

11,3 кг

8.  Отрегулируйте при необходимости.

Ведущий шкив

Регулировка ведущего шкива

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Отсоедините  шнур  безопасности

системы  DESS  (если  иное  не  тре-

буется по условиям проверки). Для

выполнения регулировки выберите

безопасное место вдали от снего-

ходных трасс.

Общие сведения

Заводская регулировка ведущего шки-

ва обеспечивает передачу максималь-

ной мощности двигателя при заданной

частоте вращения коленчатого вала. Под

действием различных факторов (темпе-

ратура воздуха, атмосферное давление,

высота над уровнем моря) обороты дви-

гателя могут измениться, что вызовет

изменение динамических и других экс-

плуатационных характеристик снегохода.
Конструкция ведущего шкива позволяет

согласовать работу вариатора с характе-

ристиками двигателя, чтобы он мог раз-

вивать максимальную мощность в широ-

ком диапазоне скоростей.
Регулировочными винтами необходимо

добиться того, чтобы фактические мак-

симальные обороты двигателя соответ-

ствовали оборотам максимальной мощ-

ности двигателя.

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕНИЯ КО-

ЛЕНЧАТОГО ВАЛА, ПРИ

КОТОРОЙ РАЗВИВАЕТ-

СЯ МАКС. МОЩНОСТЬ,

об/мин

600 RS

8400 ± 100

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
