53
16) Верхний элемент
корпуса (капот)

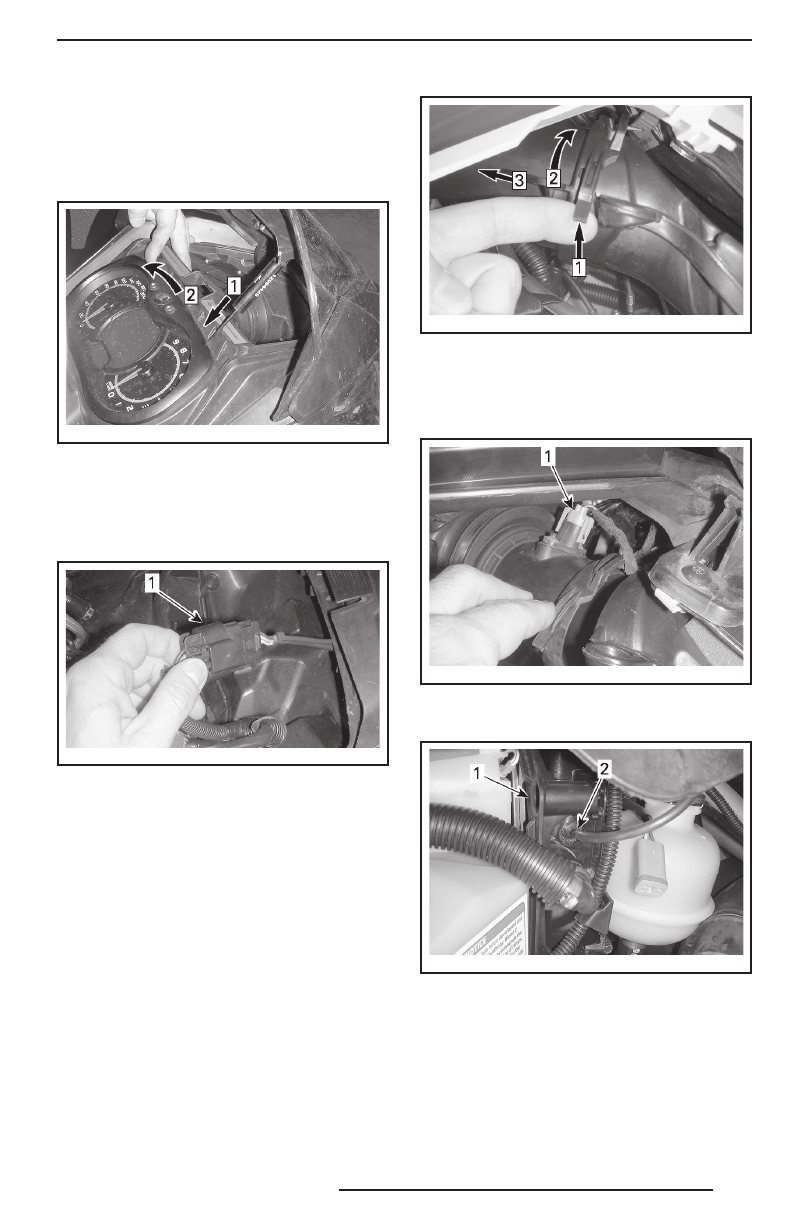

Снятие верхнего элемента корпуса
1. Снимите информационный центр
mbl201 2-0 08-0 01_ a
Шаг 1: Освободить
Шаг 2: Наклонить
2. Отсоедините электрический разъем
информационного центра.
3. Отсоедините электрический разъем фар.
mbl201 2-0 08-0 02_ a
1. Электрический разъем фар
4. Снимите левую и правую боковые па-
нели.
5. Снимите защитный кожух ремня вариа-
тора.
6. Отсоедините воздуховод системы впуска.
mmr200 8-0 10-0 04_ a
Шаг 1: Поднимите фиксатор
Шаг 2: Поверните воздуховод
Шаг 3: Потяните вперед
7. Отсоедините датчик температуры возду-
ха (ATS) на верхней части воздуховода.
mbl201 2-0 08-0 03_ a
1. Электрический разъем ATS
8. Отсоедините трубку APS на ECM.
mbl201 2-0 08-0 04_ a
1. ECM
2. Трубка APS
9. Выверните четыре винта крепления
верхнего компонента корпуса.
