83

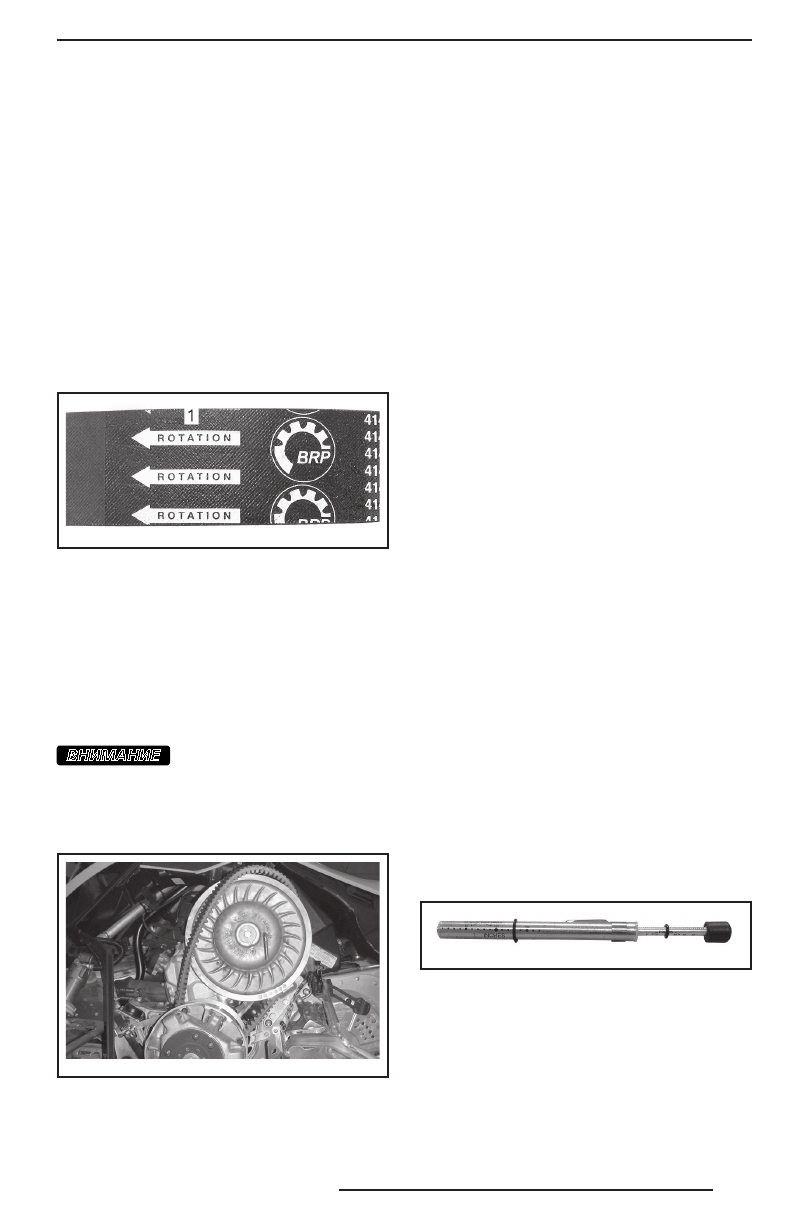

Установка ремня вариатора

Натяжение  ремня  вариатора  должно

проверяться каждый раз, когда устанав-

ливается новый ремень вариатора и впо-

следствии проверяться каждые 50 км.

Обратитесь к разделу «

РЕГУЛИРОВКА

РЕМНЯ ВАРИАТОРА

».

ПРИМЕЧАНИЕ:

  Максимальный  срок

службы  ремня  вариатора  достигает-

ся тогда, когда стрелки на поверхности

установленного ремня направлены к пе-

редней части снегохода. При этом обес-

печивается необходимое направление

его рабочего движения.

mmo2 011 -002 -00 6_a

1.  Стрелки, указывающие направления рабочего

движения ремня

1.  При необходимости разведите фланцы

ведомого шкива, см. «

СНЯТИЕ РЕМ-

НЯ ВАРИАТОРА

».

2.  Установите ремень вариатора на ве-

дущий шкив вариатора, а затем, начи-

ная с нижней части, на ведомый шкив

вариатора.

вниманиЕ

Во избежание разрыва

или повреждения корда ремня запре-

щается применять усилие или какие-

либо  рычаги  для  установки  ремня

на место.

mbl200 8-0 10-5 36

3.  Выверните  и  снимите  специальное

приспособление для установки/сня-

тия ремня вариатора.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное

положение между фланцами.

5.  Установите  защитный  кожух  рем-

ня вариатора, см. раздел «

ОРГАНЫ

УПРАВЛЕНИЯ,  ПРИБОРЫ,  ОБОРУ-

ДОВАНИЕ

».

6.  Закройте боковую панель, см. раздел

«

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

».

Регулировка ремня вариатора

Каждый раз при установке нового рем-

ня вариатора необходимо выполнять его

регулировку.
Регулировка ремня вариатора выполня-

ется в следующей последовательности:
1.  Снимите колпачок шнура безопасно-

сти с выключателя двигателя.

2.  Откройте  левую  боковую  панель,

см. раздел «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

».

3.  Снимите защитный кожух, как описа-

но в разделе «

СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА

».

4.  Удерживая установочный винт от про-

ворачивания с помощью шестигран-

ного  ключа  (1/8  дюйма),  отпустите

контргайку  с  помощью  рожкового

ключа 7/16 дюйма.

5.  Поворачивайте  установочный  винт

на

¼

 оборота за один раз, после чего

проворачивайте ведомый шкив, чтобы

ремень занял правильное положение

между его фланцами. Измерьте про-

гиб ремня, используя линейку и спе-

циальное приспособление (TENSIOM-

ETER, P/N 414 348 200), см. ниже.

414 348 200

6.  Повторяйте регулировку, пока не бу-

дет достигнуто правильно значение

прогиба ремня вариатора.

ПРИМЕЧАНИЕ:

 Поворачивайте устано-

вочный винт по часовой стрелке, что-

бы увеличить расстояние между флан-

цами, или против часовой стрелки, что-

бы уменьшить его.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
