ПРИМЕЧАНИЕ:

 Защитный кожух рем-

ня  вариатора  специально  изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

с выключателя двигателя.
Откройте  левую  боковую  панель  мо-

торного отсека, см. раздел «

ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДО-

ВАНИЕ

».

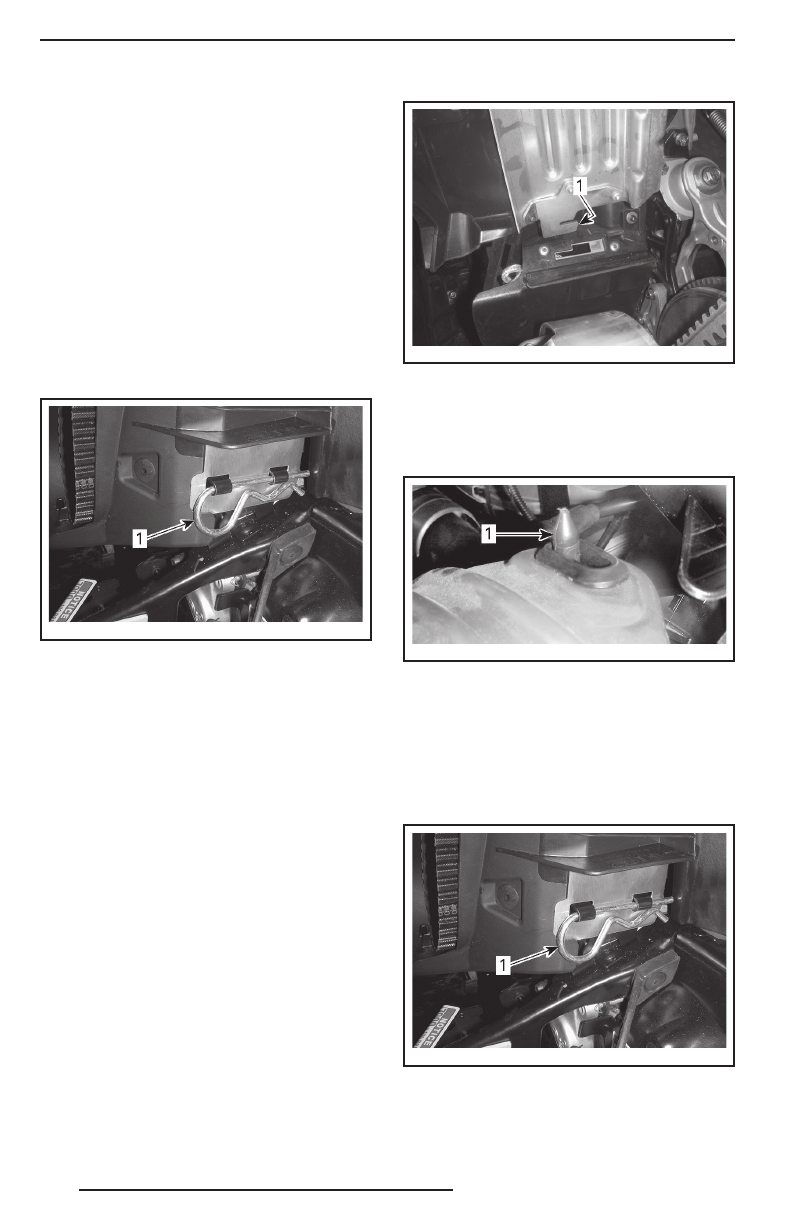

Извлеките проволочный фиксатор.

mmo2 013 -003 -00 3_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

него выступа.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Вставьте выступ в паз и установите его

на место.

mmo2 013 -004 -02 4_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

mmo2 009 -003 -01 1_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.

ПРИМЕЧАНИЕ:

 Убедитесь, что задняя

часть кожуха занимает правильное по-

ложение на держателе.

mmo2 013 -003 -00 3_a

1. Проволочный фиксатор
