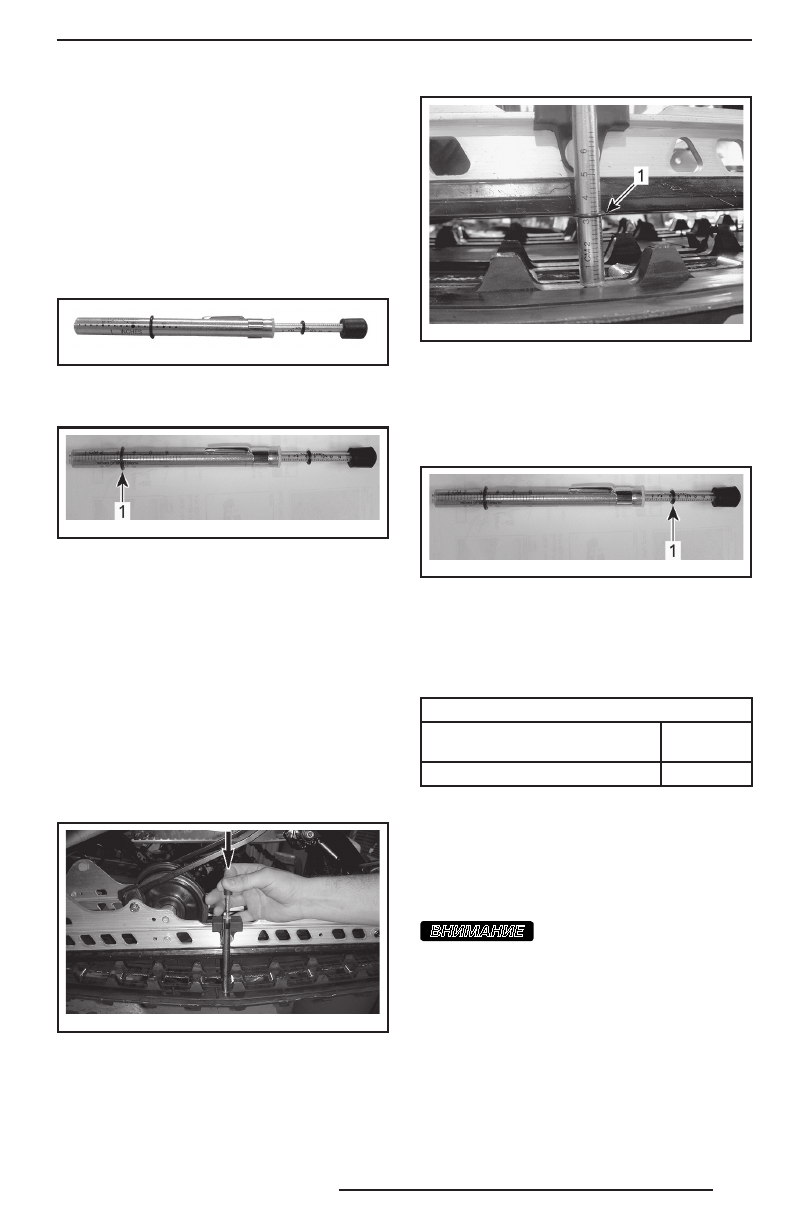

Проверка натяжения гусеницы
1. Поднимите заднюю часть снегохода
и установите на опору с широким
основанием, чтобы гусеница не каса-
лась опорной поверхности.
2. Задняя подвеска должна находиться
в свободном состоянии.
3. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
4. Установите величину прогиба 3,2 см с
помощью нижнего кольца.
mmr200 9-1 33-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо
5. Установите верхнее кольцо инстру-
мента в положение, соответствую-
щее усилию 0 кгс.
6. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними на-
правляющими катками.
7. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-1 33-0 01_ a
ТИПОВОЙ ВАРИАНТ
mmr200 9-1 33-0 02_ a
ТИПОВОЙ ВАРИАНТ
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
8. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего коль-
ца инструмента.
mmr200 9-1 33-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
Полученное значение должно соответ-
ствовать данным, приведённым в распо-
ложенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Установка величины прогиба
гусеницы
45–60 мм
Полученное значение нагрузки 6,0–8,5 кгс
9. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «
РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
».
вниманиЕ
Слишком сильное натя-
жение гусеницы приводит к потере
мощности и чрезмерной нагрузке
на компоненты подвески.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти с выключателя двигателя.
2. Отпустите болты крепления задней оси.
