4. Подсоедините:

– трубку APS на ECM;
– электрический разъем фар;
–  электрический разъем информаци-

онного центра;

– датчик температуры воздуха (ATS);
– воздуховод системы впуска.

5. Установите:

– информационный центр;
– защитный кожух ремня вариатора.

17) Боковые панели

Снятие боковой панели

1.  Поверните  фиксатор  на

¼

  оборота

против часовой стрелки.

2.  Нажмите и удерживайте фиксатор, за-

тем потяните панель вверх и назад.

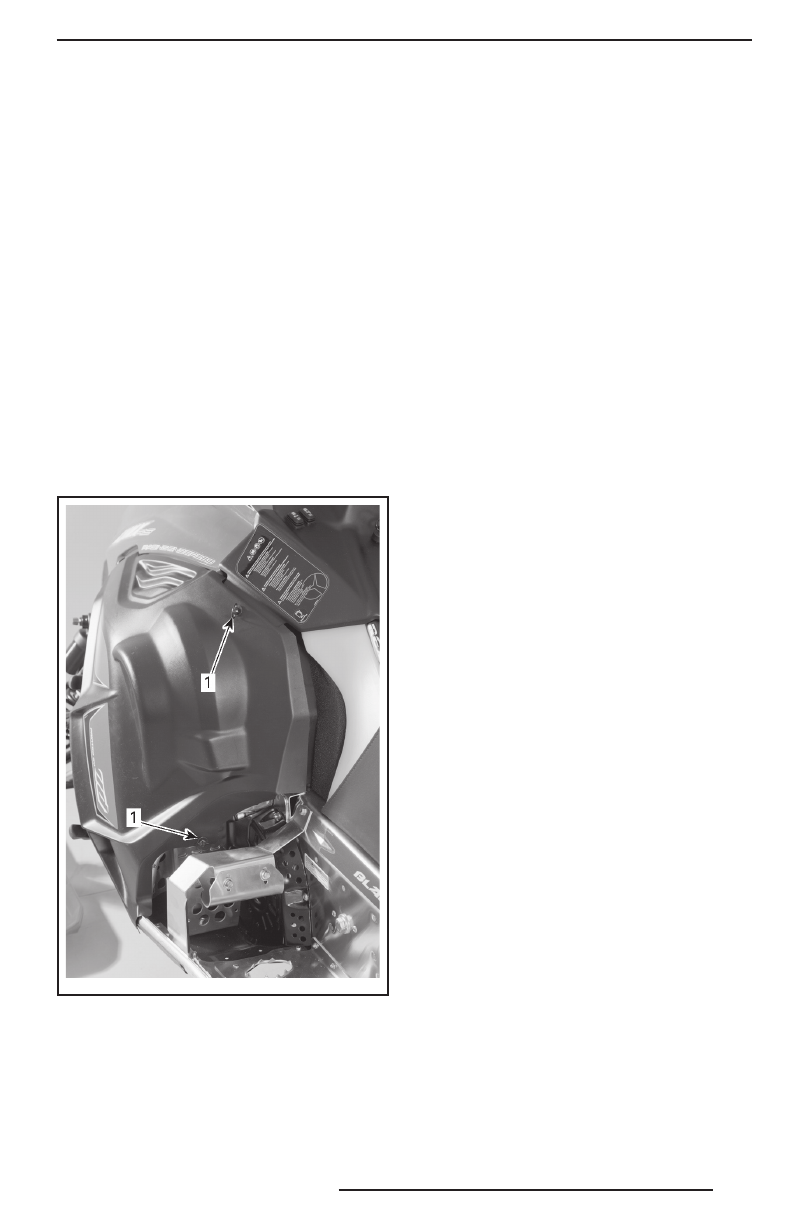

fmo2014-007-006_b

ТИПОВОЙ ВАРИАНТ
1. Фиксатор

Установка боковой панели

1.  Совместите передние фиксаторы па-

нели.

2.  Закройте  фиксатор,  повернув  его

на

¼

оборота по часовой стрелке.
