85

ПРИМЕЧАНИЕ:

 Для измерения частоты

вращения коленчатого вала пользуйтесь

цифровым тахометром высокого класса

точности.

ПРИМЕЧАНИЕ:

 Описываемая ниже ре-

гулировка влияет на работу двигателя

только на высокой частоте вращения ко-

ленчатого вала.

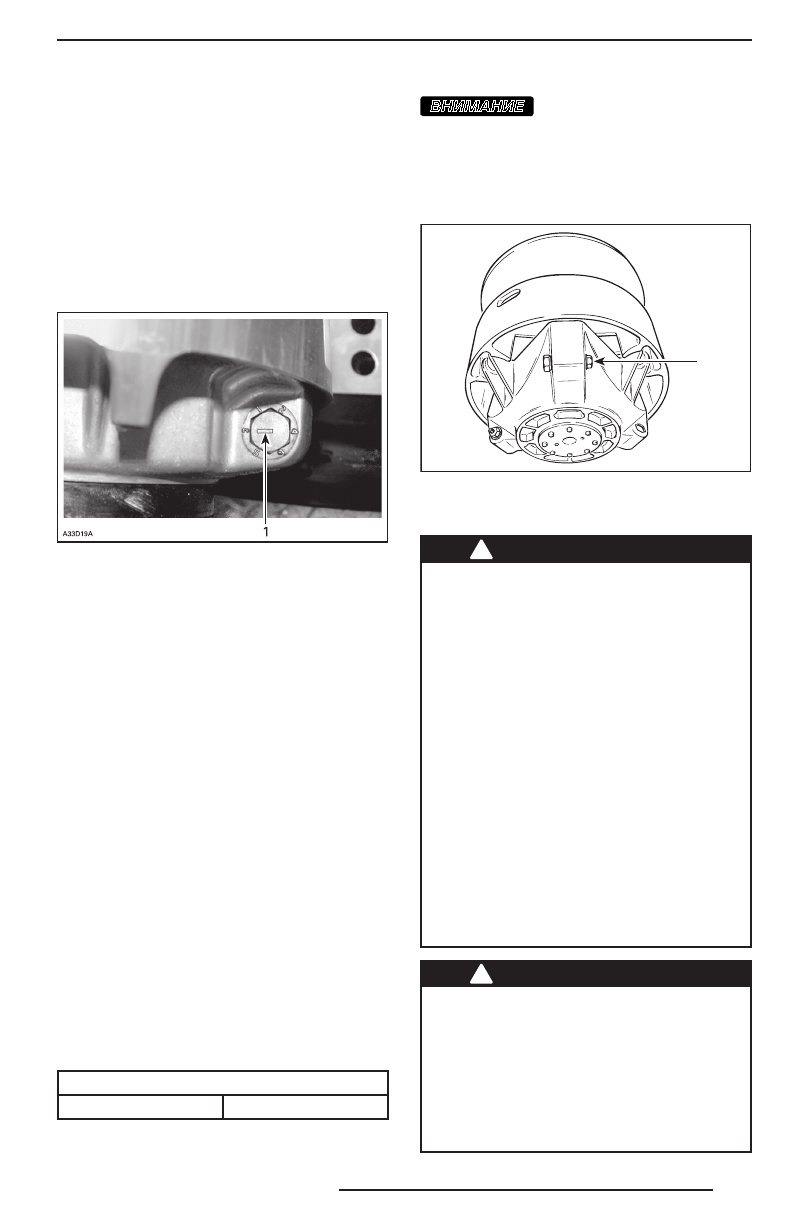

На торце головки винта имеется риска

указатель.

ТИПОВОЙ ВАРИАНТ
1. Метка

Имеется шесть положений, обозначен-

ных цифрами от 1 до 6.
Изменение регулировки в соседнее по-

ложение приводит к изменению макси-

мальной частоты вращения примерно

на 200 об/мин.
Чем больше номер позиции регулиро-

вочного винта, тем более высокие обо-

роты развивает двигатель, и наоборот.
Пример:
Регулировочный винт повернут из поло-

жения «4» в положение «6». В результа-

те максимальная частота вращения ко-

ленчатого  вала  двигателя  увеличится

на 400 об/мин.

Регулировка

Ослабьте контргайку, чтобы частично вы-

тянуть регулировочный болт из крышки

и переставить его в требуемое положе-

ние. Не отворачивайте контргайку пол-

ностью. Затяните стопорную гайку реко-

мендуемым моментом.

МОМЕНТ ЗАТЯЖКИ

Стопорная гайка

(10 ± 2) Н•м

вниманиЕ

Запрещается полностью

вынимать калибровочный болт во из-

б ежа н и е   в ы п а д е н и я   в н у т р е н н и х

шайб. Все три регулировочных болта

ведущего шкива должны быть уста-

новлены в одинаковое положение.

A16D0HA

1

ТИПОВОЙ ВАРИАНТ
1.  Ослабьте настолько, чтобы повернуть калибро-

вочный болт

!

ПРЕДОСТЕРЕЖЕНИЕ

Разборка и модификация ведущего

шкива ЗАПРЕЩЕНЫ.

Неправильно собранный или само-

стоятельно переделанный шкив мо-

жет внезапно разрушиться от напря-

жений, возникающих при передаче

большого крутящего момента. Это

может привести к трагическим по-

следствиям, не исключая летальный

исход.

Ремонт и техническое обслуживание

ведущего шкива должен выполнять

только авторизованный дилер Lynx.

Неквалифицированное обслужива-

ние отрицательно сказывается на хо-

довых свойствах и приводит к сни-

жению ресурса приводного ремня.

Соблюдайте регламент технического

обслуживания снегохода.

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
