Руководство пользователя MOTIF XF

77

Установка дополнительного оборудования

4-1

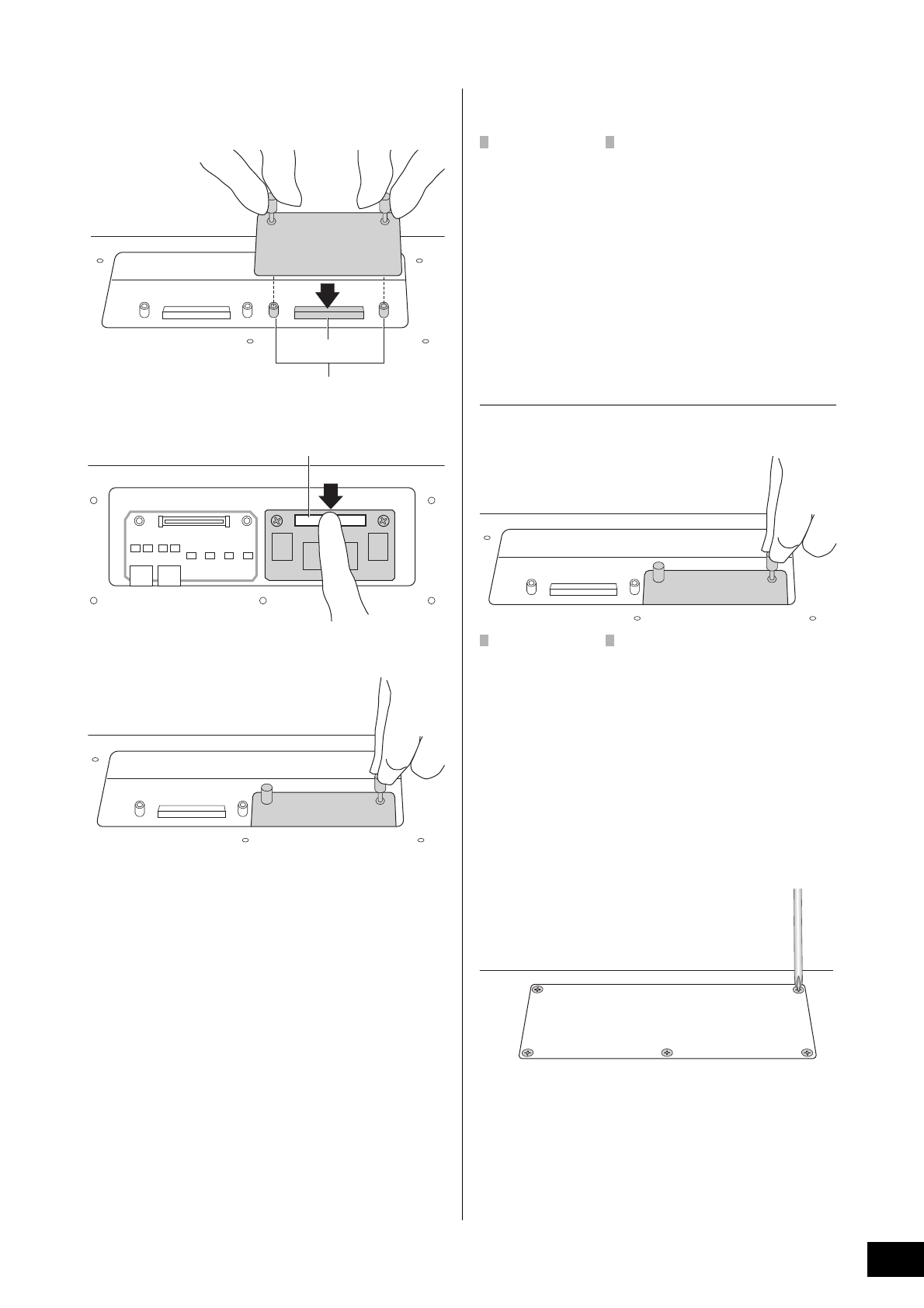

Вставьте модуль вертикально в гнездо, направив винты
модуля в соответствующие резьбовые отверстия.

ПРИМЕЧАНИЕ

Можно использовать любое гнездо.

4-2

Слегка прижмите верхнюю сторону разъема, как показано на
рисунке, и плотно вставьте разъем в слот.

4-3

Затяните винты модуля памяти в резьбовых отверстиях
инструмента MOTIF XF рукой, как показано внизу.

4-4

Вставьте другой модуль в другое гнездо, если требуется.

5

Поставьте на место крышку, снятую на шаге 3.

6

Проверьте правильность работы
установленных модулей.

6-1

Переверните MOTIF XF клавиатурой вверх и включите питание.

В процессе запуска отображается сообщение о том,
что модуль флэш-памяти не распознан.

6-2

Нажмите кнопку [UTILIT Y ] для перехода в служебный режим
и нажмите кнопку [F6] (флэш-память).

6-3

В левом верхнем углу экрана выберите номер модуля флэш-
памяти: «FL1» или «FL2».

ПРИМЕЧАНИЕ

Справа от номера слота на дисплее появляется
индикация «Unformatted» (Неотформатирован),
если модуль FL512M/FL1024M установлен
правильно. Если модуль установлен
неправильно, появляется индикация
«Unmounted» (Не установлен). При появлении
индикации «Unmounted» несмотря на то, что
модуль был установлен, повторно выполните
процедуру с шага 1, а затем проверьте, был ли
правильно установлен модуль.

6-4

Нажмите кнопку [SF3] (Формат) для выполнения операции

форматирования.

УВЕДОМЛЕНИЕ

При установке второго модуля памяти в дополнение к первому
не выполняйте форматирование первого модуля памяти. Это
приведет к стиранию важных данных в первом модуле памяти.
Перед выполнением операции форматирования убедитесь, что
на дисплее справа от номера слота («FL1» или «FL2»)
отображается сообщение «Unformatted».

6-5

При необходимости отформатируйте другой модуль,

повторив шаги 6-3 и 6-4.

6-6

Проверьте правильность отображения суммарного объема

памяти на экране.

Если установлен только один модуль FL512M, отображается
«Total size 510M» («Суммарный объем 510 МБ»).

Извлечение модуля

1

Ослабьте оба винта.

УВЕДОМЛЕНИЕ

• Если не удается ослабить винт руками, используйте

крестовую отвертку. В этом случае соблюдайте
осторожность, чтобы НЕ поцарапать печатную плату
FL512M/FL1024M и MOTIF XF.

• При извлечении винтов из модуля соблюдайте осторожность,

чтобы ослабляя винты НЕ уронить их внутрь инструмента.

2

Потяните FL512M/FL1024M вертикально вверх.

3

Установите крышку на нижнюю панель.

Расположите крышку на нижней панели, совместив отверстия

для винтов, и затяните пять винтов крестовой отверткой для
крепления крышки.

Гнездо

Отверстия с резьбой

Наклейка с серийным номером

Слегка нажмите на это место

2



 Задняя сторона

Нижняя сторона
