Элементы управления и функции

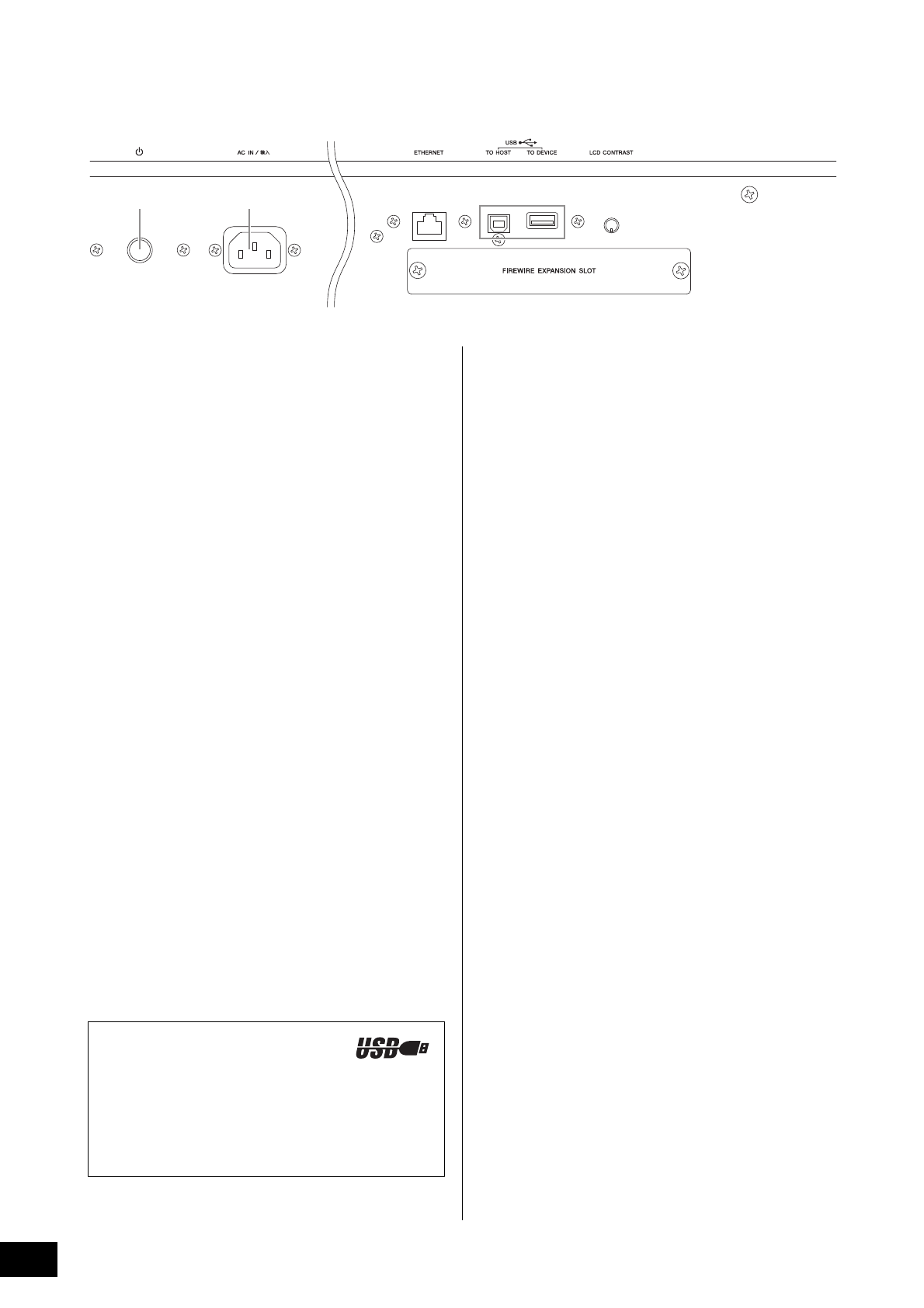

Задняя панель

1

P

 (Выключатель питания) (стр. 16)

Служит для включения (

O

) или выключения (

N

) питания.

2

AC IN (разъем для подключения
кабеля питания)

Подключите кабель питания переменного тока к этому гнезду
перед подключением его к розетке электросети. Используйте
только кабель питания из комплекта поставки этого
инструмента. При потере или повреждении кабеля свяжитесь
с представителем корпорации Yamaha для его замены.
Использование неподходящего кабеля может привести
к возгоранию и поражению электрическим током!

3

Разъем ETHERNET

С помощью этого разъема и кабеля локальной сети можно
подключить MOTIF XF к локальной сети. При подключении к сети
MOTIF XF позволяет работать с дисками компьютеров в этой
сети. Дополнительную информацию можно найти в главе
«Подключения» Справочного руководства.

4

Разъемы USB (стр. 56, 65)

Существуют два типа USB-разъемов. Разъемы обоих этих типов
имеются на задней панели инструмента.
Разъем USB TO HOST служит для подключения этого инструмента
к компьютеру кабелем USB и позволяет передавать данные
MIDI между устройствами. В отличие от MIDI-интерфейса,
USB-интерфейс может обслуживать множество портов (стр. 57)
при передаче данных по одному кабелю. USB-соединение между
инструментом и компьютером может использоваться только
для передачи MIDI-данных. Передача аудиоданных через
USB-интерфейс невозможна.
Разъем USB TO DEVICE используется для подключения
инструмента к запоминающему USB-устройству (дисководу
жестких дисков, дисководу CD-ROM, флэш-памяти и т. п.) через
кабель USB. Это позволяет сохранять созданные на инструменте
данные на внешнем USB-устройстве хранения данных
и загружать данные с USB-устройства в инструмент. Операции
сохранения/загрузки могут выполняться в режиме файлов.

5

Регулятор контрастности ЖК­дисплея
(стр. 17)

Служит для настройки контрастности ЖК-дисплея.

6

Крышка платы расширения
FireWire (FW16E) (стр. 74)

Сняв эту крышку, можно установить дополнительную плату FW16E.
При установленной плате FW16E (оснащенной разъемом IEEE1394)
можно дополнить инструмент MOTIF XF удобным и простым
средством подключения к компьютеру, совместимому с IEEE1394.

ПРИМЕЧАНИЕ

Корпорация Yamaha рекомендует использование кабеля
IEEE1394 длиной не более 4,5 метров.

ПРИМЕЧАНИЕ

Цифровой аудиовыход через разъем IEEE1394 имеет
фиксированное разрешение 24 бита/44,1 кГц.

7

Разъем DIGITAL OUT

Этот разъем служит для вывода цифровых сигналов через
коаксиальный кабель (RCA). Используется цифровой формат
сигналов CD/DAT (S/P DIF). Этот разъем позволяет выводить
цифровой сигнал с разрешением 44,1 кГц/24 бита. С помощью
этого гнезда можно записывать исполнение на клавиатуре или
воспроизведение на этом синтезаторе композиции/образца на
внешний носитель (например, на устройство записи компакт-
дисков) с исключительно высоким качеством звука, благодаря
прямому цифровому подключению.

ПРИМЕЧАНИЕ

Аудиосигнал, который выводится через разъем DIGITAL
OUT, совпадает с сигналом, который выводится через
гнезда OUTPUT L/MONO и R, за исключением того,
что этот аудиосигнал является цифровым или аналоговым.
Это приводит к тому, что параметр выхода DIGITAL OUTPUT
для каждой партии или каждой клавиши ударных зависит
от параметра гнезд OUTPUT L/MONO и R.

8

Разъемы MIDI IN/OUT/THRU

Разъем MIDI IN служит для приема управляющих данных или
данных исполнения с другого MIDI-устройства, например
внешнего секвенсора. Разъем MIDI THRU служит для
перенаправления принимаемых MIDI-данных (через MIDI IN)
на подключенные устройства, позволяя выстраивать цепочки
дополнительных MIDI-инструментов. Разъем MIDI OUT служит
для передачи всех управляющих данных, данных исполнения
или воспроизведения с инструмента MOTIF XF на другое MIDI-
устройство, например внешний секвенсор.

1

2

3

5

6

4

USB

USB — это сокращение от Universal Serial Bus
(универсальная последовательная шина). USB представляет
собой интерфейс для связи компьютера с периферийными
устройствами, который позволяет передавать данные
гораздо быстрее, чем при подключении через обычный
последовательный порт.
