Руководство пользователя MOTIF XF

57

Использование подключенного компьютера

Использование MIDI-разъемов

Использование дополнительного интерфейса MIDI, например
UX16, позволяет подключать MOTIF XF к компьютеру с помощью
кабеля MIDI.  Установите правильные параметры интерфейса
MIDI, затем подключите кабель MIDI к MIDI-разъему MOTIF XF
и интерфейсу MIDI.

ПРИМЕЧАНИЕ

Подробные сведения о параметрах приведены
в руководстве пользователя интерфейса MIDI.

Использование разъема IEEE1394

Если установлен дополнительный модуль FW16E
(плата расширения FireWire), MOTIF XF можно подключить
к компьютеру кабелем IEEE1394. Учитывайте, что для передачи
аудиоданных и данных MIDI по кабелю IEEE1394 необходимо
установить на компьютер драйвер Yamaha Steinberg FW.

ПРИМЕЧАНИЕ

Инструкции по установке FW16E приведены на стр. 75.

ПРИМЕЧАНИЕ

Инструмент MOTIF XF, оснащенный FW16E может
предоставлять аудиоканалы: до 6 монофонических
входов (3 стереофонических входов), 16 монофонических
выходов (8 стереофонических выходов), и каналы MIDI: 3
MIDI In/3 MIDI Out.

1

Загрузите драйвер Yamaha Steinberg FW
с нашего веб-сайта:

http://www.yamahasynth.com/

ПРИМЕЧАНИЕ

Информация о требованиях к системе также доступна
на указанном выше веб-сайте. Драйвер Yamaha FW
может быть изменен и обновлен без предварительного
уведомления. Обязательно загрузите последнюю
версию с указанного выше веб-сайта.

2

Установите драйвер Yamaha Steinberg FW
на компьютере.

Инструкции по установке см. в интерактивном руководстве по
установке, содержащемся в загруженном пакете файлов.

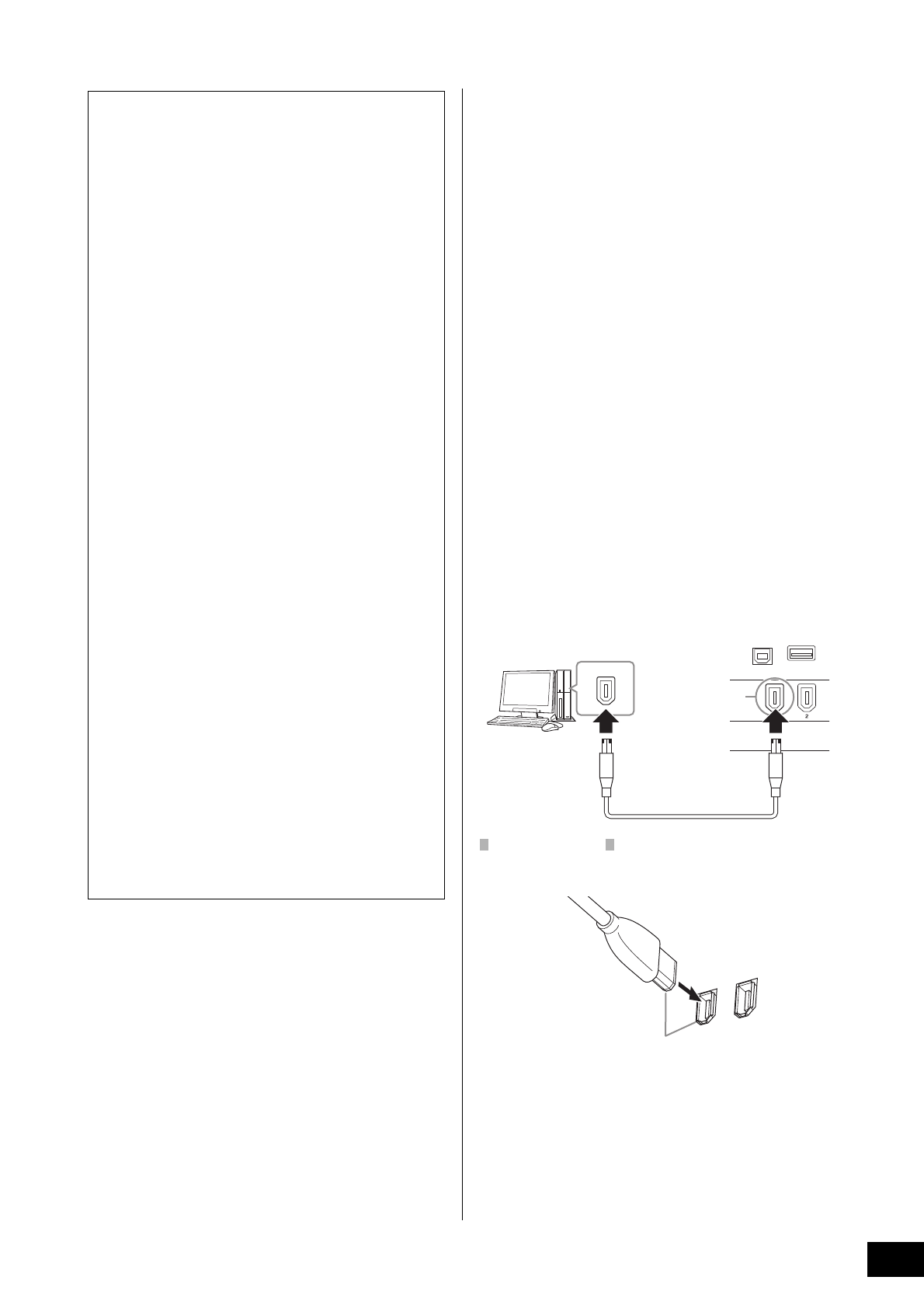

Подключая инструмент MOTIF XF к компьютеру при выполнении

процедуры установки, подключите кабель IEEE1394 к разъему
IEEE1394 инструмента MOTIF XF и к разъему IEEE1394 компьютера,

как показано ниже.

УВЕДОМЛЕНИЕ

Проверьте правильность ориентации разъема IEEE1394 при

подключении кабеля IEEE1394.

ПРИМЕЧАНИЕ

Для получения наилучшего результата используйте
кабель IEEE1394 короче 4,5 метров.

MIDI-каналы и MIDI-порты

MIDI-данные назначаются для одного из 16 каналов, и синтезатор

способен одновременно воспроизводить 16 отдельных партий

через 16 MIDI-каналов. Тем не менее, 16-канальное ограничение
можно преодолеть, используя отдельные «MIDI-порты», каждый

из которых поддерживает по 16 каналов. В то время как MIDI-

кабель предоставляет возможность одновременно обрабатывать
данные, передаваемые максимально по 16 каналам, применение

USB-соединения позволяет обслужить значительно большее

количество каналов, благодаря использованию MIDI-портов.
При подключении инструмента к компьютеру с помощью

USB-кабеля MIDI-порты определяются следующим образом.

Порт 1

Блок тон-генератора в этом инструменте может распознавать
и использовать только этот порт. Когда инструмент MOTIF XF

используется для воспроизведения в качестве тон-генератора

от внешнего MIDI-инструмента или компьютера, для параметра
«MIDI Port» на подключенном MIDI-устройстве или компьютере

следует установить значение «1».

Порт 2

Этот порт используется для управления программным
обеспечением DAW на компьютере с инструмента MOTIF XF

с помощью функции Remote Control (дистанционное

управление).

Порт 3

Используется как порт MIDI Thru. MIDI-данные, поступающие

в порт 3 через разъем USB TO HOST, повторно передаются на

внешнее MIDI-устройство через разъем MIDI OUT. MIDI-данные,
поступающие в порт 3 через разъем MIDI IN, повторно

передаются на внешнее устройство (компьютер и т.п.)

через разъем USB TO HOST.

Порт 4

Служит только для обмена данными с редактором VST MOTIF XF.
Никакое другое программное обеспечение или устройство

не может использовать этот порт.

При применении USB-соединения следует обеспечить

соответствие MIDI-порта передачи данных и MIDI-порта приема

данных, а также MIDI-канала передачи данных и MIDI-канала
приема данных. Обязательно установите значение параметра

«MIDI port» для внешнего устройства, подключенного к этому

инструменту, в соответствии с приведенными выше данными.

IEEE1394, разъем

IEEE1394-кабель

IEEE1394, разъем

Задняя панель

Подключение к гнезду в правильной ориентации.
