Руководство пользователя MOTIF XF

60

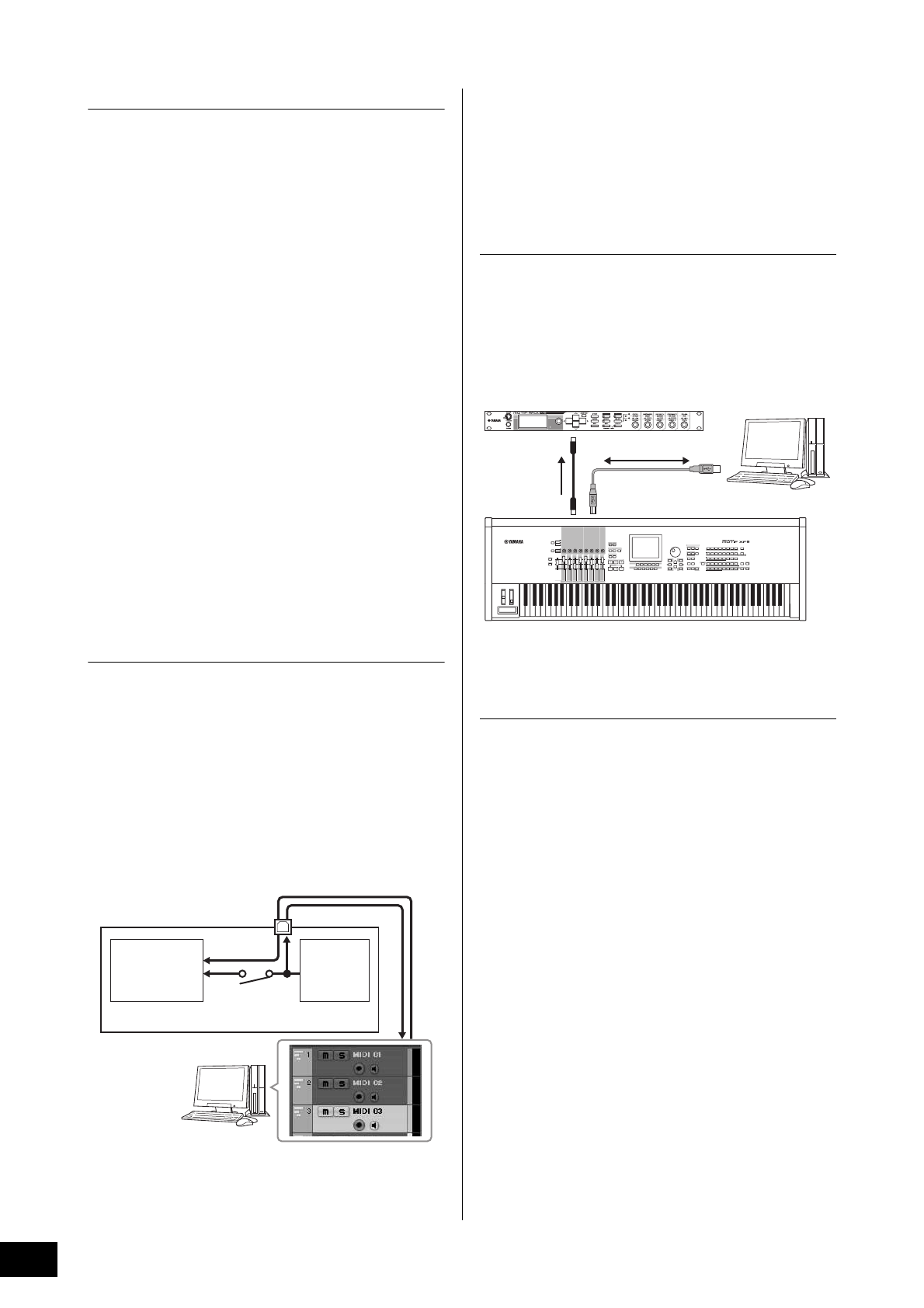

Использование подключенного компьютера

Настройка MOTIF XF

1

Установите для параметра локального
управления значение «off».

Нажмите кнопку [UTILITY ] для перехода в служебный режим,

затем нажмите кнопку [F5] и кнопку [SF2] для вызова экрана MIDI.
Переместите курсор в поле локального управления и установите

для этого параметра значение «off». Если для параметра MIDI Thru

задано значение «on» (вкл.) в программном обеспечении DAW/
секвенсора на компьютере, нотные события, генерируемые

при игре на MOTIF XF и передаваемые в компьютер, затем

возвращаются в MOTIF XF, при этом наблюдается «двойное»
звучание, поскольку тон-генератор принимает данные

исполнения (MIDI-данные) и непосредственно с клавиатуры,

и с компьютера. Для предотвращения этого требуется отделить
блок клавиатуры от блока тон-генератора инструмента MOTIF XF.

По этой причине требуется отключить локальное управление.

ПРИМЕЧАНИЕ

Не забудьте вновь установить для параметра
локального управления значение «off» при
использовании MOTIF XF без подключения
к компьютеру. В противном случае звук отсутствует
даже при игре на клавиатуре.

2

Нажмите кнопку [STORE] для сохранения этой
настройки.

3

Нажмите кнопку [SONG] или [PATTERN] для
перехода в режим композиции или образца,
если требуется использовать MOTIF XF
в качестве многотембрового тон-генератора.

Настройка программного
обеспечения DAW на компьютере

1

В программном обеспечении DAW задайте
для параметра MIDI Thru значение «on».

В случае задания для параметра MIDI Thru значения «on», MIDI-
данные, генерируемые при игре на клавиатуре и передаваемые

в компьютер, будут возвращаться обратно в MOTIF XF.

Как показано в приведенном ниже примере, MIDI-данные,
передаваемые из инструмента MOTIF XF, затем записываются

в компьютер через MIDI-канал 1 и возвращаются назад

из компьютера в MOTIF XF через MIDI-канал 3 в соответствии
с настройкой записываемой дорожки. В результате тон-

генератор инструмента MOTIF XF будет озвучивать MIDI-данные,

генерируемые при игре на клавиатуре, как MIDI-данные канала 3.

ПРИМЕЧАНИЕ

Приведенное описание относится к случаю подключения
MOTIF XF к компьютеру кабелем IEEE1394 или USB.

Использование другого тон-
генератора совместно с MOTIF XF

Используя другой тон-генератор (например, MOTIF-RACK XS)
совместно с MOTIF XF, как показано ниже, можно играть
одновременно до 32 партий.

Настройка MOTIF XF

1

Подключите разъем MIDI OUT к разъему MIDI IN
внешнего модуля тон-генератора, например
MOTIF-RACK XS, как показано на рисунке.

2

Не забудьте перевести MOTIF XF в режим
многотембровой работы (в режим композиции
или образца).

Настройка программного обеспечения
DAW на компьютере

1

Установите выходной порт MIDI дорожек для
воспроизведения MOTIF XF.

При подключении через USB установите значение «Yamaha

MOTIF XF6(7, 8)-1» или «Yamaha MOTIF XF6(7, 8) Port1».
При подключении через IEEE1394, установите значение

«MOTIF XF6(7, 8) Main».

2

Установите выходной порт MIDI дорожек для
воспроизведения MOTIF-RACK XS.

При подключении через USB установите значение «Yamaha

MOTIF XF6(7, 8)-3» или «Yamaha MOTIF XF6(7, 8) Port3».
При подключении через IEEE1394, установите значение

«MOTIF XF6(7, 8) MIDI Out».

ПРИМЕЧАНИЕ

При подключении через USB, порт MIDI Thru
инструмента MOTIF XF (то есть порт, через который
полученные данные MIDI должны передаваться
на другое внешнее устройство через разъем
MIDI OUT ) имеет фиксированное значение 3.
При подключении через IEEE1394, порт MIDI Thru
инструмента MOTIF XF

имеет фиксированное

значение порта, указанного в параметре
«

MOTIF XF6(7, 8) MIDI Out»

Разъем USB TO HOST

Блок тон-

генератора

(распознавание

данных MIDI-

канала 3)

Клавиатур

а (вывод

через MIDI-

канал 1)

Local Control

(локальное

управление) =

off (выкл.)

MOTIF XF

IN

CH1

OUT
CH3

Компьютер

(Cubase и т.п.)

MIDI Through (транзит

MIDI­данных) = on (вкл.)

MOTIF-RACK XS и т. п.

Разъем MIDI

IN

Разъем MIDI

OUT

Разъем USB TO HOST

MOTIF XF

Компьютер
