Руководство пользователя MOTIF XF

15

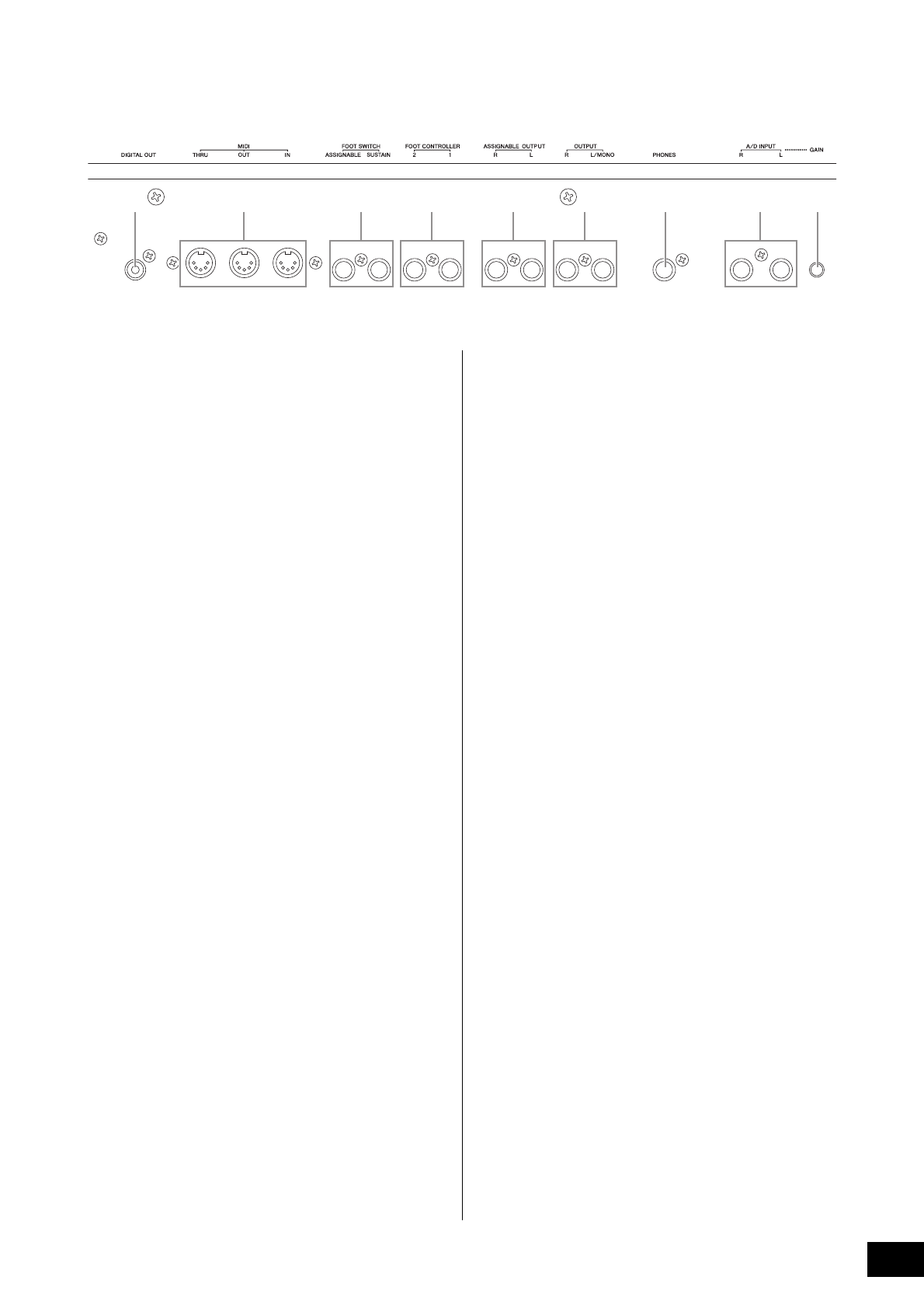

Элементы управления и функции

9

Гнезда FOOT SWITCH

Служат для подключения педального переключателя FC3/
FC4/FC5 (продается отдельно) к гнезду SUSTAIN и педального
переключателя FC4/FC5 к гнезду ASSIGNABLE. При подключении
к гнезду SUSTAIN поддерживаются элементы управления
педального переключателя. При подключении к гнезду
ASSIGNABLE педальный переключатель может управлять
только одной из разных назначенных функций. Функцию
можно назначить в режиме редактирования тембра.
Дополнительную информацию можно найти в главе
«Режим тембра» Справочного руководства.

)

Гнезда FOOT CONTROLLER

Служат для подключения дополнительных ножных контроллеров
(FC7 и FC9). Каждое гнездо позволяет непрерывно управлять
одной из различных назначаемых функций, таких как громкость,
тон, высота тона или другие характеристики звука. Функцию
можно назначить в режиме редактирования тембра.
Дополнительную информацию можно найти в главе
«Режим тембра» Справочного руководства.

!

Гнезда ASSIGNABLE OUT L и R

Аудиосигналы линейного уровня выводятся из инструмента
через эти гнезда для наушников (1/4-дюймовый монофонический
штекер). Эти выходные гнезда являются независимыми по
отношению к основным выходным гнездам (гнезда L/MONO и R,
показанные ниже) и могут быть назначены для любой клавиши
тембра ударных или партии. Это позволяет маршрутизировать
определенные тембры или звуки для обработки с помощью
внешнего генератора эффектов. Для этих гнезд можно назначать
следующие партии:

•

Аудиопартия в режиме тембра

•

Клавиша тембра ударных, для которой назначен ударный
инструмент/перкуссия.

•

Любая партия исполнения*

•

Любая партия композиции*

•

Любая партия образца*

* Включая партию аудиовхода

Назначение партии, указанное выше, можно установить через параметр

Output Select (выбор выхода). Подробные сведения приведены

в Справочном руководстве.

@

Гнезда OUTPUT L/MONO и R

Аудиосигналы линейного уровня выводятся через эти гнезда
для подключения наушников. Для монофонического выходного
сигнала следует использовать только гнездо L/MONO.

#

Гнездо PHONES (наушники) (стр. 16)

Это стандартное гнездо для стереофонических наушников служит
для подключения комплекта стереофонических наушников.

$

Гнезда A/D INPUT (стр. 47)

Через эти комбинированные гнезда можно вводить внешние
аудиосигналы (1/4-дюймовый монофонический штекер). К этим
гнездам можно подключить такие устройства, как микрофон,
гитара, бас, проигрыватель компакт-дисков. Их входной
аудиосигнал может звучать как аудиопартия тембра, исполнения,
композиции или образца. В режиме сэмплирования (стр. 47) эти
гнезда можно использовать для сбора аудиоданных в качестве
сэмплов. Кроме того, можно использовать специальную функцию
вокодера, подключив микрофон к этому гнезду L для ввода голоса
через микрофон.
Используйте 1/4-дюймовые монофонические штекеры.
Для стереосигналов (например, из аудиоустройства)
используйте оба гнезда. Для монофонических сигналов
(например, от микрофона или гитары) используйте только
гнездо L.

%

Ручка GAIN (стр. 50)

Служит для регулировки усиления входного аудиосигнала для
гнезд A/D INPUT (см. выше). Эта регулировка может потребоваться
для установки оптимального уровня аудиосигнала в зависимости
от подключенного устройства (микрофон, проигрыватель
компакт-дисков и т. п.).
