Svenska |
99
1 609 929 K94 • 20.12.06
För infästning av slip-/kapskivan skruva upp spänn-
muttern
9
och dra sedan fast den med tvåstiftsnyck-
eln, se avsnittet ”
Snabbspännmutter
”.
f
Kontrollera efter montering och före start av
slipverktyget att det monterats på rätt sätt
och kan rotera fritt. Kontrollera att slipverk-
tyget inte berör sprängskyddet eller andra
delar.

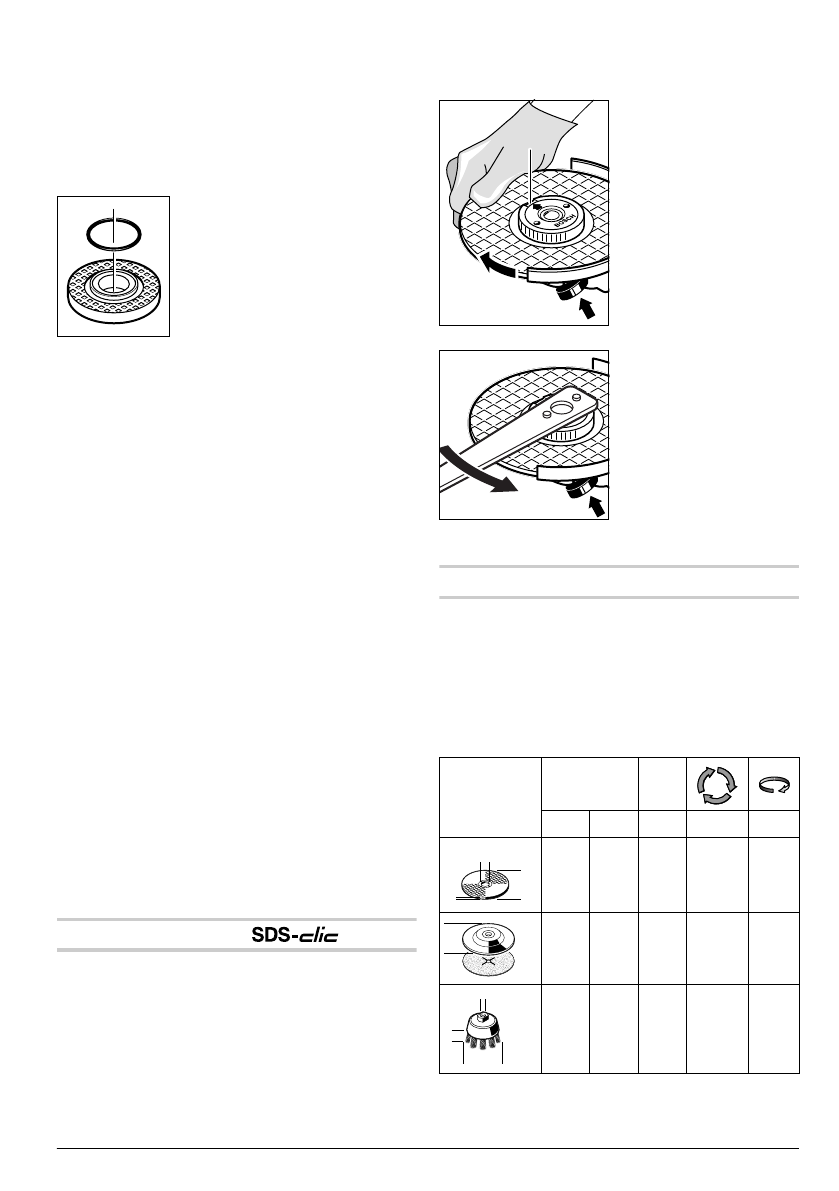

I stödflänsen
7
finns kring centre-
ransatsen en plastdel (O-ring)
insatt.
Om O-ringen saknas
eller är skadad
måste måste den
ovillkorligen ersättas (objektnum-
mer 1 600 210 039) innan stöd-
flänsen
7
monteras.
Lamellslipskiva
f
För arbeten med gummisliprondellen 15
eller med koppborste/skivborste/lamellslip-
skiva skall alltid handskyddet 14 monteras.
Lägg upp specialstödflänsen (objektnummer
2 605 703 028) och lamellslipskivan på slipspindeln
5
. Skruva på spännmuttern
9
och dra fast med två-
stiftsnyckeln.
Gummisliprondell
f
För arbeten med gummisliprondellen 15
eller med koppborste/skivborste/lamellslip-
skiva skall alltid handskyddet 14 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Skruva på rundmuttern
17
och dra fast med tvåstifts-
nyckeln.
Koppborste/skivborste
f
För arbeten med gummisliprondellen 15
eller med koppborste/skivborste/lamellslip-
skiva skall alltid handskyddet 14 monteras.
Ordningsföljden vid montering visas på grafiksidan.
Koppborsten/skivborsten måste kunna skruvas upp
på slipspindeln så långt att den ligger stadigt an mot
slipspindelflänsen vid ändan på slipspindelgängan.
Spänn fast koppborsten/skivborsten med fast skruv-
nyckel.
Snabbspännmutter
För snabbt och enkelt byte av slipverktyg utan hjälp av
verktyg kan i stället för spännmuttern
9
snabbspänn-
muttern
10
användas.
f
Snabbspännmuttern 10 får endast användas
för slip- och kapskivor.
Använd endast felfri, oskadad snabbspännmut-
ter 10.
Se vid påskruvning till att texten på snabb-
spännmuttern 10 inte ligger mot slipskivan;
pilen måste vara riktad mot indexmärket 21.
Tryck på spindelns lås-
knapp
2
för låsning av slip-
spindeln. För åtdragning
av snabbspännmuttern
vrid slipskivan kraftigt
medurs.
En ordentligt fastspänd
och oskadad snabbspänn-
mutter kan för hand s när
den räfflade ringen vrids
moturs.
Lossa aldrig en hårtsit-
tande snabbspännmut-
ter med tång utan
använd tvåstiftsnyck-
eln.
Lägg an tvåstiftsnyck-
eln som bilden visar.
Tillåtna slipverktyg
Alla de slipverktyg som anges i denna bruksanvisning
kan användas.
Det tillåtna varvtalet [min
-1
] resp. periferihastigheten
[m/s] hos använt slipverktyg måste minst motsvara
uppgifterna i tabellen nedan.
Beakta därför tillåtna
varvtal resp. periferihastig-
heter
på slipverktygets etikett.
max
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
115
125
6
6
22,2
22,2
11 000
11 000
80
80
115
125
–
–
11 000
11 000
80
80
75
30
M 14 11 000
45
21
b
d
D
D
D
b
d
