Magyar |
185
1 609 929 K94 • 20.12.06
A gyémántbetétes darabolótárcsák
alkalmazásakor ügyeljen arra, hogy a forgásirányt
jelző nyíl a gyémántbetétes darabolótárcsán
megegyezzen az elektromos kéziszerszám
forgásirányával (lásd a forgásirányt jelző nyilat a
hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon
látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja
fel, majd a körmöskulccsal húzza meg szorosra a
9
befogó anyát, lásd az
„
Gyorsbefogó anya
”
c.
szakaszt.
f
A csiszolószerszámok felszerelése után a
készülék bekapcsolása előtt győződjön meg
arról, hogy a csiszolószerszám helyesen van
felszerelve és szabadon forog.
Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a
védőbúrához vagy más alkatrészekhez.

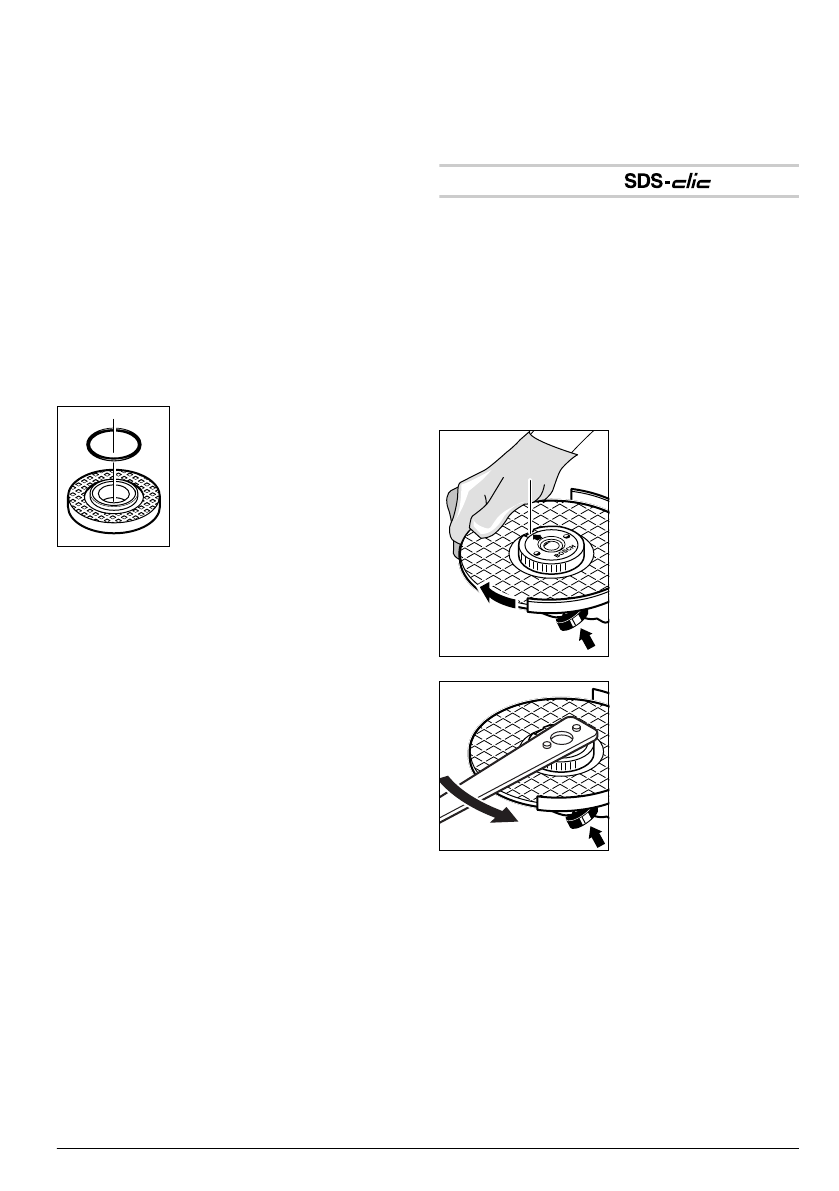

A
7
szorítókarimába a központozó
perem körül egy műanyag
alkatrész (O-gyűrű) található.
Ha
ez az O-gyűrű hiányzik, vagy
megrongálódott,
akkor azt
okvetlenül ki kell cserélni
(megrendelési száma:
1 600 210 039), mielőtt felszerelné
a
7
szorítókarimát.
Legyezőlapos tárcsa
f
A 15 gumi csiszolótányérral vagy a
csészelakú kefével/kefés tárcsával/
legyezőlapos tárcsával végzett munkákhoz
mindig fel kell szerelni a 14 kézvédőt.
Tegye fel a speciális szorítókarimát (megrendelési
száma: 2 605 703 028) és a legyezőlapos tárcsát
az
5
csiszolótengelyre. Csavarozza fel a helyére és
a kétkörmös kulccsal feszesen húzza meg a
9
rögzítőanyát.
Gumi csiszolótányér
f
A 15 gumi csiszolótányérral vagy a
csészelakú kefével/kefés tárcsával/
legyezőlapos tárcsával végzett munkákhoz
mindig fel kell szerelni a 14 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon
látható.
Csavarozza fel a helyére és a kétkörmös kulccsal
feszesen húzza meg a
17
hengeres anyát.
Csészealakú kefe/kefés tárcsa
f
A 15 gumi csiszolótányérral vagy a
csészelakú kefével/kefés tárcsával/
legyezőlapos tárcsával végzett munkákhoz
mindig fel kell szerelni a 14 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon
látható.
A csészealakú kefét/kefés tárcsát annyira fel kell
tudni csavarozni a csiszolótengelyre, hogy az
szorosan felfeküdjön a csiszolótengely menetének
végénél a csiszolótengely karimájára. Húzza meg
szorosra egy villáskulccsal a csészealakú
kefét/kefés tárcsát.
Gyorsbefogó anya
A csiszoló szerszámok gyors cseréjéhez további
szerszámok alkalmazása nélkül a
9
befogó anya
helyett a
10
gyorsbefogó anyát is lehet használni.
f
A 10 gyorsbefogó anyát csak nagyoló és
hasítókorongokhoz szabad használni.
Csak hibátlan, kifogástalan 10 gyorsbefogó
anyát használjon.
A felcsavaráskor ügyeljen arra, hogy a 10
gyorsbefogóanyának a felirattal ellátott oldala
ne a csiszolótárcsa felé mutasson; a nyílnak a
21 indexjelre kell mutatnia.
A csiszolótengely
rögzítéséhez nyomja
meg a
2
tengelyrögzítőgombot. A
gyorsbefogó anya
megszorításához
forgassa el a
csiszolótárcsát
erőteljesen az óramutató
járásával megegyező
irányban.
Egy előírásszerűen
rögzített hibátlan
gyorsbefogó anyát a
recézett gyűrűnek az
óramutató járásával
ellentétes irányba való
elforgatásával kézzel ki
lehet lazítani.
Ha egy
gyorsbefogóanya
beékelődött, és nem
lehet kicsavarni, erre a célra sohase használjon
fogót, hanem csak kizárólag körmöskulcsot.
A
körmöskulcsot az ábrán látható módon kell
használni.
21
