Română

 |

221

1 609 929 K94 • 20.12.06

f

Acţionaţi tasta de blocare a arborelui numai
atunci când arborele de polizat se află în
repaus.

Altfel scula electrică se poate deteriora.

Disc de șlefuit/disc de tăiere

Respectaţi dimensiunile dispozitivelor de șlefuit.
Diametrul găurii trebuie să se potrivească cu flanșa
de prindere. Nu folosiţi adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveţi grijă ca
săgeata indicatoare a direcţiei de rotaţie de pe
discul diamantat și direcţia de rotaţie a sculei
electrice (vezi săgeata indicatoare a direcţiei de
rotaţie de pe capul angrenajului) să coincidă.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Pentru fixarea discului de șlefuire/de tăiere
înșurubaţi piuliţa de strângere

9

 și fixaţi-o cu cheia

pentru șplinturi, vezi paragraful

„

Piuliţa de

strângere rapidă

“

.

f

După montarea dispozitivului de șlefuit
verificaţi, după pornirea sculei electrice,
dacă dispozitivul de șlefuit este montat
corect și dacă se poate roti liber. Asiguraţi-
vă că dispozitivul de șlefuit nu se freacă de
apărătoarea de protecţie sau de alte piese.

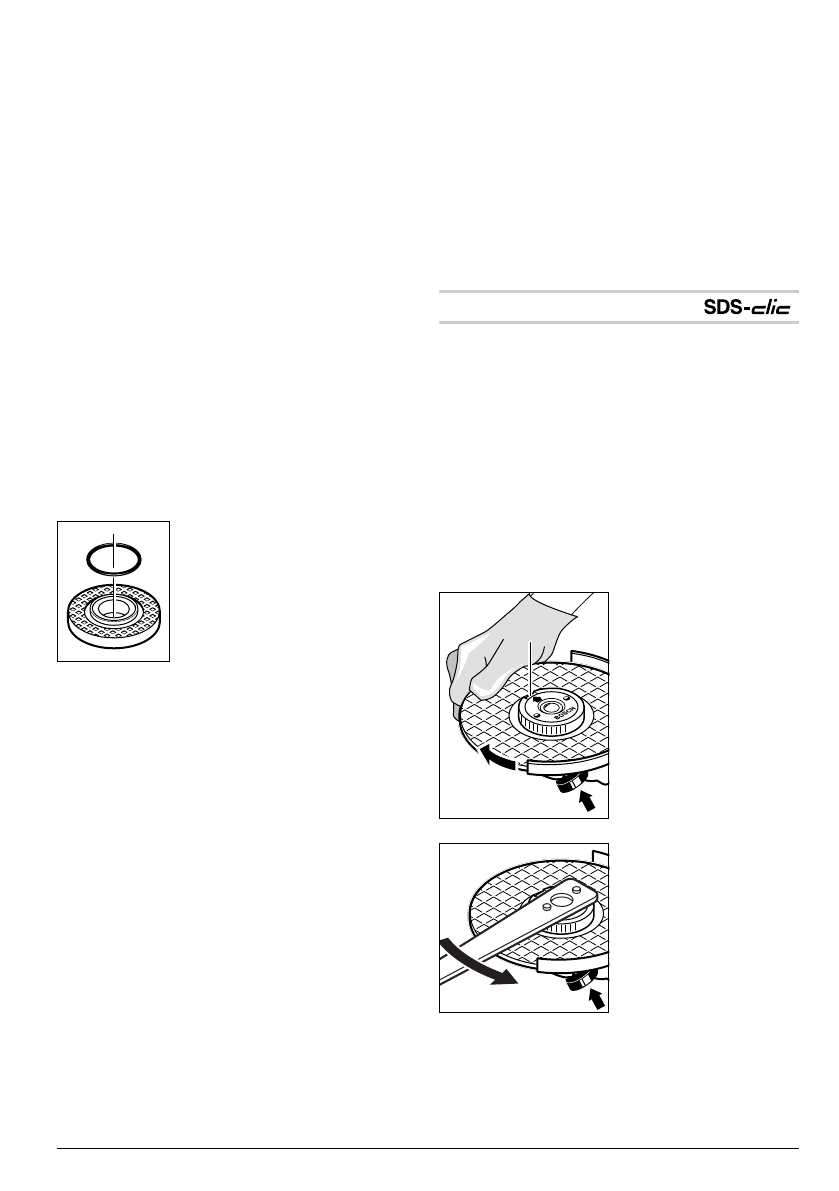

În flanșa de prindere

7

, în jurul

gulerului de centrare, este montată
o piesă din plastic (garnitură
inelară).

Dacă garnitura inelară

lipsește sau este deteriorată,

 ea

trebuie neapărat înlocuită (număr
de identificare 1 600 210 039),
înainte de montarea flanșei de
prindere

7

.

Disc de șlefuit în evantai

f

Pentru lucrul cu discul abraziv din cauciuc 15
sau cu peria-oală/discul-perie/discul de
șlefuit în evantai montaţi întotdeauna
apărătoarea de mână 14.

Montaţi flanșa specială de prindere (număr de
identificare 2 605 703 028) și discul de șlefuit în
evantai pe arborele de polizat

5

. Înșurubaţi piuliţa

de strângere

9

 și strângeţi-o cu cheia pentru

șplinturi.

Disc abraziv din cauciuc

f

Pentru lucrul cu discul abraziv din cauciuc 15
sau cu peria-oală/discul-perie/discul de
șlefuit în evantai montaţi întotdeauna
apărătoarea de mână 14.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Înșurubaţi piuliţa rotundă

17

 și strângeţi-o cu cheia

pentru șplinturi.

Perie-oală/disc-perie

f

Pentru lucrul cu discul abraziv din cauciuc 15
sau cu peria-oală/discul-perie/discul de
șlefuit în evantai montaţi întotdeauna
apărătoarea de mână 14.

Ordinea operaţiilor de montaj este expusă la
pagina grafică.

Peria-oală/discul-perie trebuie să se poată
înșuruba într-atât pe arborele de polizat, încât să se
rezeme strâns pe flanșa arborelui de polizat de la
capătul filetului arborelui de polizat. Strângeţi bine
peria-oală/discul-perie cu o cheie fixă.

Piuliţa de strângere rapidă

Pentru înlocuirea simplă a accesoriilor fără a utiliza
alte unelte, puteţi folosi în locul piuliţei de strângere

9

 piuliţa de strângere rapidă

10

.

f

Piuliţa de strângere rapidă 10 se va folosi
numai pentru discuri de șlefuire sau pentru
discuri de tăiere.

Folosiţi numai o piuliţă de strângere rapidă 10
impecabilă, nedeteriorată.

Aveţi grijă la înșurubare, ca partea
inscripţionată a piuliţei de strângere rapidă 10
să nu fie îndreptată spre discul de șlefuit;
săgeata trebuie să arate spre marcajul indicator
21.

Apăsaţi tasta de blocare
a arborelui

2

 pentru a fixa

arborele de polizat.
Pentru a fixa bine piuliţa
de strângere rapidă, rotiţi
puternic discul de șlefuit
în sensul mișcării acelor
de ceasornic.

Puteţi slăbi o piuliţă de
strângere rapidă fixată
corespunzător,
nedeteriorată, rotind cu
mâna, în sens contrar
mișcării acelor de
ceasornic, inelul zimţat.

Nu slăbiţi niciodată cu
cleștele o piuliţă
înţepenită, ci folosiţi
cheia pentru șplinturi.

Puneţi cheia pentru șplinturi conform figurii.

21
