34
| Français
1 609 929 K94 • 20.12.06
Montage des outils de ponçage
f
Avant d’effectuer des travaux sur l’outil élec-
troportatif, retirer la fiche de la prise de cou-
rant.
f
Les disques de meulage et de dégrossissage
chauffent énormément durant le travail ; ne
pas les toucher avant qu’ils ne soient com-
plètement refroidis.
Nettoyer la broche
5
ainsi que toutes les pièces à
monter.
Afin de serrer et de desserrer les outils de ponçage,
appuyer sur la touche de blocage de la broche
2
afin
de bloquer la broche.
f
N’actionner la touche de blocage de la bro-
che que lorsque la broche est à l’arrêt.
Sinon,
l’outil électroportatif pourrait être endommagé.
Disque de meulage/à tronçonner
Faire attention aux dimensions des outils de ponçage.
L’alésage du disque doit correspondre à la bride de
fixation. Ne pas utiliser d’adaptateur ni de raccord de
réduction.
Lors de l’utilisation de disques à tronçonner diaman-
tés, veiller à ce que la flèche indiquant le sens de rota-
tion et qui se trouve sur le disque de tronçonnage
diamanté coïncide avec le sens de rotation de l’outil
électroportatif (voir la flèche indiquant le sens de rota-
tion et qui se trouve sur la tête d’engrenage).
L’ordre du montage est indiqué sur la page des gra-
phiques.
Pour fixer le disque de meulage/à tronçonner, desser-
rer l’écrou de serrage
9
et le serrer à l’aide de la clé à
ergots, voir chapitre «
Ecrou de serrage rapide
».
f
Après avoir monté l’outil de ponçage et
avant de mettre l’appareil en fonctionne-
ment, contrôler si l’outil est correctement
monté et s’il peut tourner librement. S’assu-
rer que l’outil de ponçage ne frôle pas le car-
ter de protection ni d’autres éléments.

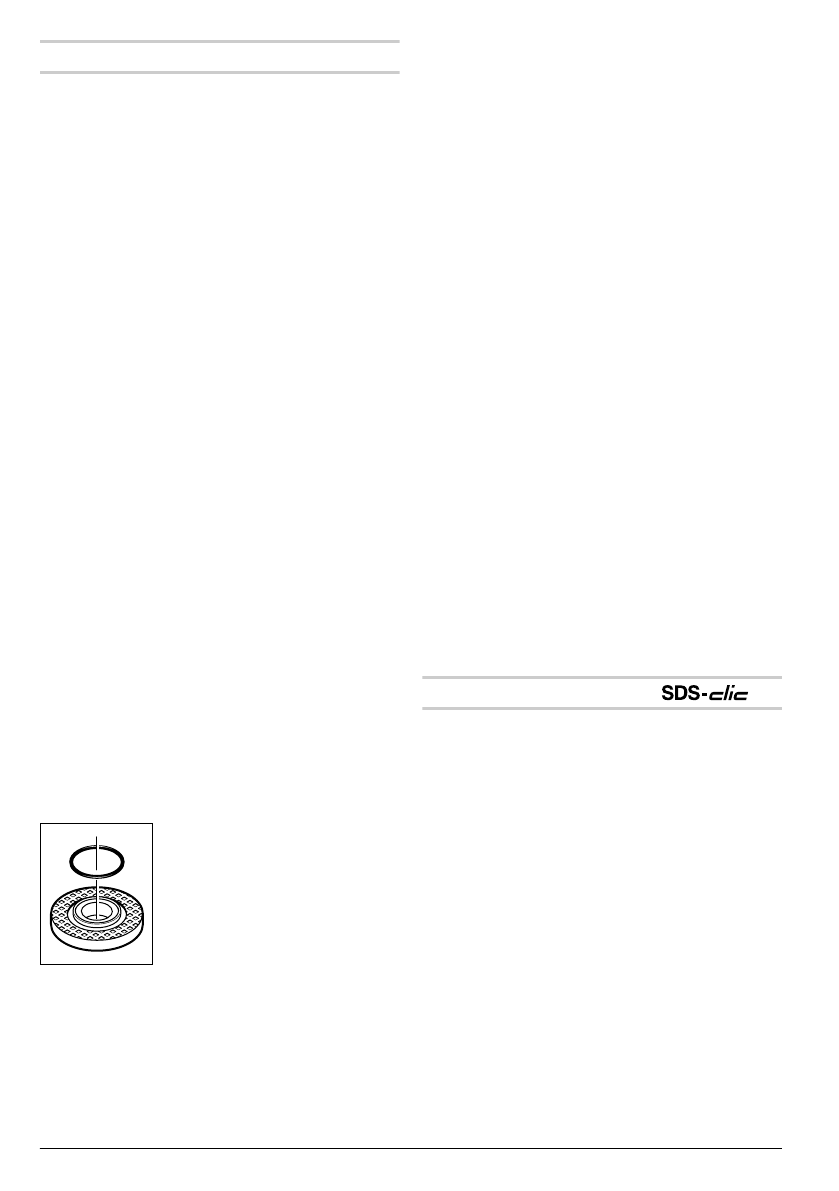

Dans la bride de fixation
7
, il y a une
pièce en matière plastique (ron-
delle élastique) se trouvant autour
de l’ergot de centrage.
Au cas où
cette rondelle élastique ferait
défaut ou qu’elle serait
endommagée,
il faut absolument
la remplacer (Référence
1 600 210 039) avant de monter
la bride de fixation
7
.
Plateau à lamelles
f
Lors de travaux avec le plateau de ponçage
en caoutchouc 15 ou la brosse boisseau/la
brosse circulaire/le plateau à lamelles, tou-
jours monter le protège-main 14.
Monter la bride de fixation spéciale (n° de référence
2 605 703 028) et le plateau à lamelles sur la broche
5
. Monter l’écrou de serrage
9
et le serrer à l’aide de
la clé à ergots.
Plateau de ponçage en caoutchouc
f
Lors de travaux avec le plateau de ponçage
en caoutchouc 15 ou la brosse boisseau/la
brosse circulaire/le plateau à lamelles, tou-
jours monter le protège-main 14.
L’ordre du montage est indiqué sur la page des gra-
phiques.
Monter l’écrou cylindrique
17
et le serrer à l’aide de la
clé à ergots.
Brosse boisseau/brosse circulaire
f
Lors de travaux avec le plateau de ponçage
en caoutchouc 15 ou la brosse boisseau/la
brosse circulaire/le plateau à lamelles, tou-
jours monter le protège-main 14.
L’ordre du montage est indiqué sur la page des gra-
phiques.
Visser la brosse boisseau/la brosse circulaire sur la
broche de ponçage de façon à ce qu’elle repose fer-
mement sur la bride se trouvant au bout du filet de la
broche. Serrer la brosse boisseau/la brosse circulaire
à l’aide d’une clé à fourche.
Ecrou de serrage rapide
Pour permettre un remplacement facile de l’outil de
ponçage sans utilisation d’autres outils, il est possible
d’utiliser l’écrou de serrage rapide
10
au lieu de
l’écrou de serrage
9
.
f
L’écrou de serrage rapide 10 ne doit être uti-
lisé qu’avec les disques de meulage et de
dégrossissage.
N’utiliser qu’un écrou de serrage rapide 10 en
parfait état.
Lors du vissage veiller à ce que la face imprimée
de l’écrou de serrage rapide 10 ne soit pas diri-
gée vers la meule; la flèche doit être dirigée
vers la marque 21.
OBJ_BUCH-310-001.book Page 34 Wednesday, December 20, 2006 9:31 AM
