Nederlands |
79
1 609 929 K94 • 20.12.06
Slijp- of doorslijpschijf
Let op de afmetingen van de slijpgereedschappen. De
gatdiameter moet bij de opnameflens passen.
Gebruik geen adapters of reduceerstukken.
Let er bij het gebruik van diamantdoorslijpschijven op
dat de draairichtingpijl op de diamantdoorslijpschijf en
de draairichting van het elektrische gereedschap (zie
draairichtingpijl op de voorzijde van de machine) over-
eenkomen.
De volgorde van de montage kunt u op de pagina met
afbeeldingen zien.
Voor het bevestigen van de slijp- of doorslijpschijf
schroeft u de spanmoer
9
op de as en spant u de
spanmoer met de pensleutel, zie het gedeelte
„
Snelspanmoer
”.
f
Controleer na de montage van het slijpge-
reedschap en vóór het inschakelen of het
slijpgereedschap correct is gemonteerd en
vrij kan draaien. Controleer dat het schuur-
gereedschap de beschermkap of andere
delen niet raakt.

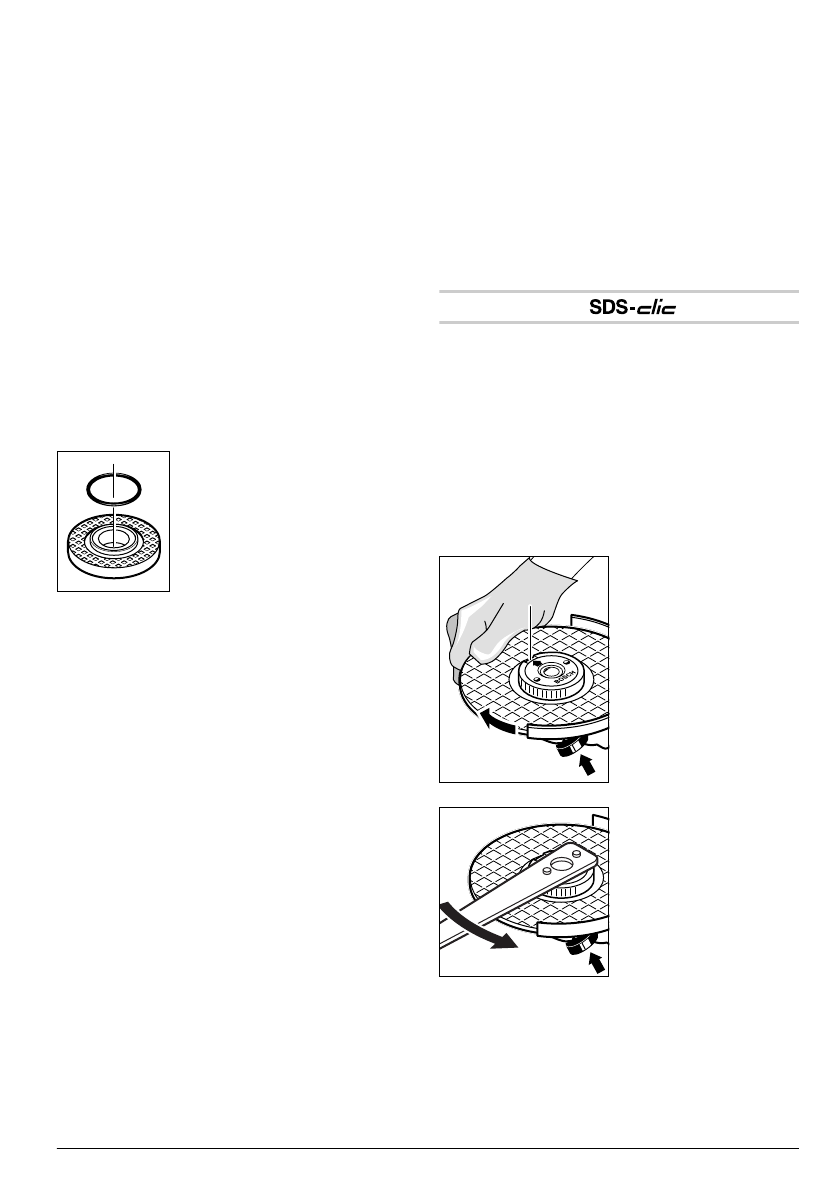

In de opnameflens
7
is rondom de
centreerkraag een kunststof onder-
deel (O-ring) ingezet.
Als de
O-ring ontbreekt of bescha-
digd is,
moet deze beslist worden
vervangen (zaaknummer
1 600 210 039), voordat de opna-
meflens
7
gemonteerd wordt.
Lamellenschijf
f
Monteer voor werkzaamheden met de rub-
ber steunschijf 15, komstaalborstel, vlaks-
taalborstel of lamellenschijf altijd de
handbescherming 14.
Plaats de speciale opnameflens (zaaknummer
2 605 703 028) en de lamellenschijf op de uitgaande
as
5
. Schroef de spanmoer
9
op de as en span deze
met de pensleutel.
Rubber steunschijf
f
Monteer voor werkzaamheden met de rub-
ber steunschijf 15, komstaalborstel, vlaks-
taalborstel of lamellenschijf altijd de
handbescherming 14.
De volgorde van de montage kunt u op de pagina met
afbeeldingen zien.
Schroef de ronde moer
17
op de as en span deze met
de pensleutel.
Komstaalborstel of vlakstaalborstel
f
Monteer voor werkzaamheden met de rub-
ber steunschijf 15, komstaalborstel, vlaks-
taalborstel of lamellenschijf altijd de
handbescherming 14.
De volgorde van de montage kunt u op de pagina met
afbeeldingen zien.
De komstaalborstel of vlakstaalborstel moet zo ver op
de uitgaande as kunnen worden geschroefd, dat deze
nauw aansluit op de flens aan het einde van de
schroefdraad van de uitgaande as. Span de komstaal-
borstel of vlakstaalborstel met een steeksleutel vast.
Snelspanmoer
Voor het eenvoudig wisselen van slijpgereedschap-
pen zonder hulpgereedschap kunt u in plaats van de
spanmoer
9
de snelspanmoer
10
gebruiken.
f
De snelspanmoer 10 mag alleen worden
gebruikt voor slijp- of doorslijpschijven.
Gebruik alleen een onbeschadigde snelspan-
moer 10 die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde met
het opschrift van de snelspanmoer 10 niet naar
de slijpschijf wijst. De pijl moet naar de index-
markering 21 wijzen.
Druk op de asblokkeer-
knop
2
om de uitgaande
as vast te zetten. Om de
snelspanmoer vast te
draaien, draait u de slijp-
schijf krachtig met de wij-
zers van de klok mee.
Een op de juiste manier
bevestigde en onbescha-
digde snelspanmoer kunt
u losdraaien door de kar-
telring tegen de wijzers
van de klok in met de hand
los te draaien.
Draai een vastzittende
snelspanmoer nooit
met een tang los, maar
gebruik de pensleutel.
Plaats de pensleutel zoals op de afbeelding getoond.
21
