Deutsch |
13
1 609 929 K94 • 20.12.06
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerk-
zeuge. Der Lochdurchmesser muss zum Aufnahme-
flansch passen. Verwenden Sie keine Adapter oder
Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trenn-
scheiben darauf, dass der Drehrichtungspfeil auf der
Diamant-Trennscheibe und die Drehrichtung des
Elektrowerkzeuges (siehe Drehrichtungspfeil auf dem
Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite
ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe schrauben
Sie die Spannmutter
9
auf und spannen diese mit dem
Zweilochschlüssel, siehe Abschnitt
„
Schnellspannmutter
“.
f
Überprüfen Sie nach der Montage des
Schleifwerkzeuges vor dem Einschalten, ob
das Schleifwerkzeug korrekt montiert ist
und sich frei drehen kann. Stellen Sie sicher,
dass das Schleifwerkzeug nicht an der
Schutzhaube oder anderen Teilen streift.
Im Aufnahmeflansch
7
ist um den
Zentrierbund ein Kunststoffteil (O-
Ring) eingesetzt.
Fehlt der O-
Ring oder ist er beschädigt,
muss er unbedingt ersetzt werden
(Sachnummer 1 600 210 039),
bevor der Aufnahmeflansch
7
mon-
tiert wird.
Fächerschleifscheibe
f
Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 15 oder mit der Topfbürste/
Scheibenbürste/ Fächerschleifscheibe
immer den Handschutz 14.
Setzen Sie den speziellen Aufnahmeflansch (Sach-
nummer 2 605 703 028) und die Fächerschleif-
scheibe auf die Schleifspindel
5
. Schrauben Sie die
Spannmutter
9
auf und spannen Sie diese mit dem
Zweilochschlüssel.
Gummi-Schleifteller
f
Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 15 oder mit der Topfbürste/
Scheibenbürste/Fächerschleifscheibe
immer den Handschutz 14.
Die Reihenfolge der Montage ist auf der Grafikseite
ersichtlich.
Schrauben Sie die Rundmutter
17
auf und spannen
Sie diese mit dem Zweilochschlüssel.
Topfbürste/Scheibenbürste
f
Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 15 oder mit der Topfbürste/
Scheibenbürste/Fächerschleifscheibe
immer den Handschutz 14.
Die Reihenfolge der Montage ist auf der Grafikseite
ersichtlich.
Die Topfbürste/Scheibenbürste muss sich so weit auf
die Schleifspindel schrauben lassen, dass sie am
Schleifspindelflansch am Ende des Schleifspindelge-
windes fest anliegt. Spannen Sie die Topf-
bürste/Scheibenbürste mit einem Gabelschlüssel
fest.
Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die
Verwendung weiterer Werkzeuge können Sie anstatt
der Spannmutter
9
die Schnellspannmutter
10
ver-
wenden.
f
Die Schnellspannmutter 10 darf nur für
Schleif- oder Trennscheiben verwendet wer-
den.
Verwenden Sie nur eine einwandfreie, unbe-
schädigte Schnellspannmutter 10.
Achten Sie beim Aufschrauben darauf, dass die
beschriftete Seite der Schnellspannmutter 10
nicht zur Schleifscheibe zeigt; der Pfeil muss
auf die Indexmarke 21 zeigen.

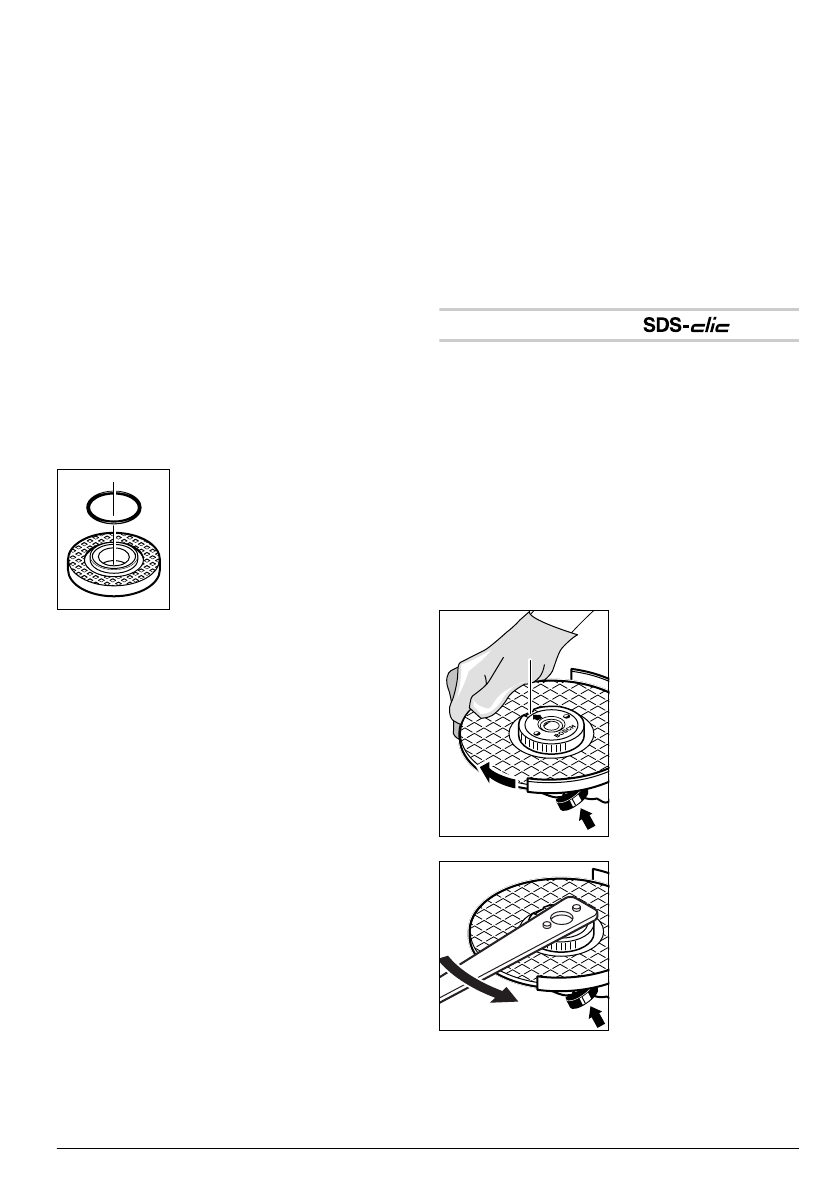

Drücken Sie die Spindel-
Arretiertaste
2
um die
Schleifspindel festzustel-
len. Um die Schnellspann-
mutter festzuziehen,
drehen Sie die Schleif-
scheibe kräftig im Uhrzei-
gersinn.
Eine ordnungsgemäß
befestigte, unbeschä-
digte Schnellspannmutter
können Sie durch Drehen
des Rändelringes entge-
gen dem Uhrzeigersinn
von Hand lösen.
Lösen Sie eine festsit-
zende Schnellspann-
mutter nie mit einer
Zange, sondern ver-
wenden Sie den Zweilochschlüssel.
Setzen Sie
den Zweilochschlüssel wie im Bild gezeigt an.
21
