152
| Polski
1 609 929 K94 • 20.12.06
Używając diamentowych tarcz tnących, należy
zwrócić uwagę, by strzałka wskazująca kierunek,
umieszczona na tarczy odpowiadała kierunkowi
obrotów elektronarzędzia (por. strzałkę
wskazującą kierunek obrotu, umieszczoną na
głowicy elektronarzędzia).
Kolejność montażu ukazana jest na stronach
graficznych.
Aby zamontować tarczę szlifierską lub tnącą, należy
odkręcić nakrętkę mocującą
9
, a następnie
zamocować ją za pomocą klucza dwutrzpieniowego,
zob. rozdział
„
Nakrętka szybkomocująca
“
.
f
Po zamontowaniu narzędzia szlifierskiego, a
przed uruchomieniem szlifierki należy
sprawdzić, czy narzędzie szlifierskie jest
właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy
narzędzie szlifierskie nie zahacza o pokrywę
ochronną lub o inny element elektronarzędzia.

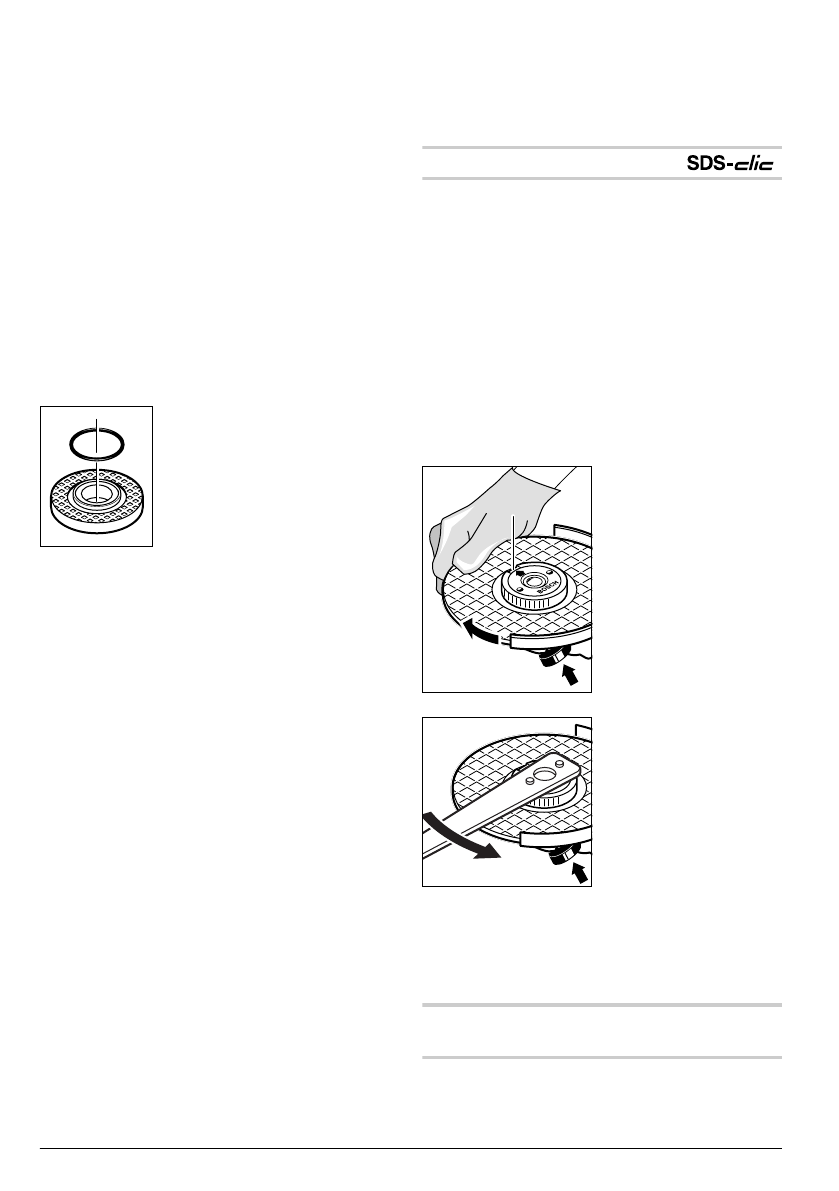

W kołnierzu oporowym
7
znajduje się plastikowa
uszczelka (o-ring).
Jeżeli
uszczelka ta nie znajduje się
na swoim miejscu, lub jest
uszkodzona,
należy ją
koniecznie
–
jeszcze przed
montażem kołnierza
7
–
wymienić lub wstawić nową
(nr kat. 1 600 210 039).
Ściernica wachlarzowa
f
Przed rozpoczęciem obróbki gumową tarczą
szlifierską 15 lub szczotką garnkową/
szczotką tarczową/ściernicą wachlarzową,
należy zawsze zamontować osłonę ręki 14.
Nasadzić specjalny kołnierz mocujący (nr kat.
2 605 703 028) i ściernicę wachlarzową na
wrzeciono szlifierki
5
. Nasadzić nakrętkę mocującą
9
i dokręcić ją kluczem dwutrzpieniowym.
Tarcza gumowa
f
Przed rozpoczęciem obróbki gumową tarczą
szlifierską 15 lub szczotką garnkową/
szczotką tarczową/ściernicą wachlarzową,
należy zawsze zamontować osłonę ręki 14.
Kolejność montażu ukazana jest na stronach
graficznych.
Nałożyć nakrętkę okrągłą
17
i dokręcić ją kluczem
dwutrzpieniowym.
Szczotka garnkowa/Szczotka tarczowa
f
Przed rozpoczęciem obróbki gumową tarczą
szlifierską 15 lub szczotką garnkową/
szczotką tarczową/ściernicą wachlarzową,
należy zawsze zamontować osłonę ręki 14.
Kolejność montażu ukazana jest na stronach
graficznych.
Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się na
końcu wrzeciona. Szczotkę garnkową/tarczową
należy dokręcić kluczem widełkowym.
Nakrętka szybkomocująca
Aby uprościć montaż narzędzi szlifierskich i
wyelimnować stosowanie dodatkowych narzędzi
(kluczy), można zamiast zwykłej nakrętki mocującej
9
zastosować nakrętkę szybkomocującą
10
.
f
Nakrętkę szybkomocującą 10 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.
Stosowana nakrętka szybkomocująca 10 musi
być w nienagannym stanie technicznym.
W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 10, na której
znajduje się napis nie była skierowana w stronę
tarczy szlifierskiej; strzałka musi pokrywać się
ze wskaźnikiem 21.
Ustalić położenie
wrzeciona za pomocą
przycisku blokady
2
.
Nakrętkę
szybkomocującą
dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.
Prawidłowo
zamocowana,
nieuszkodzona nakrętka
mocująca pozwala się
łatwo poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w kierunku
przeciwnym do ruchu
wskazówek zegara.
Mocno dokręconej
nakrętki nie zwalniać nigdy za pomocą
szczypiec lub kombinerek. Stosować wyłącznie
klucz dwutrzpieniowy.
Klucz nasadzać, jak
pokazano na rysunku.
Wymagania dotyczące narzędzi
szlifierskich
Stosować można wszystkie narzędzia robocze,
które zostały wymienione w niniejszej instrukcji
obsługi.
21
