68
| Italiano
1 609 929 K94 • 20.12.06
Utilizzando mole da taglio diamantate, accertarsi che
la freccia indicante il senso di rotazione applicata sulla
mola da taglio diamantata corrisponda al senso di
rotazione dell’elettroutensile (vedere freccia indicante
il senso di rotazione applicata sulla testata ingra-
naggi).
La sequenza del montaggio è riportata sulla pagina
con la rappresentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e taglio
avvitare il dado di serraggio
9
e stringerlo con la
chiave a forcella, vedere paragrafo «
Dado di serraggio
rapido
».
f
Dopo il montaggio dell’utensile abrasivo
verificare prima dell’accessione, se l’utensile
abrasivo è montato in modo corretto e può
essere girato senza impedimenti. Assicu-
rarsi che l’utensile abrasivo non venga a
contatto con la cuffia di protezione o altre
parti.

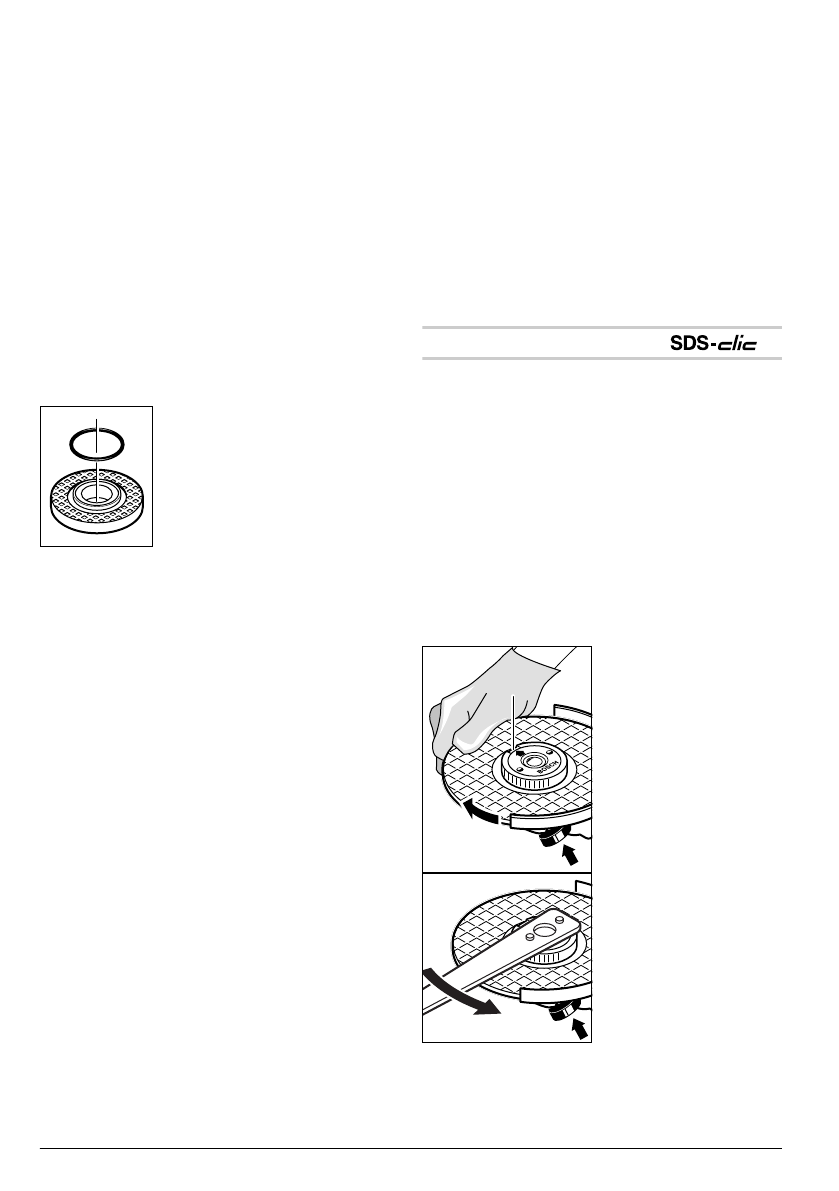

Nella flangia
7
intorno al collare di
centraggio si trova applicato un
componente in plastica (anello O).
In caso dovesse mancare
l’anello O, oppure dovesse
essere difettoso,
è assolutamente
necessario sostituirlo (codice pro-
dotto 1 600 210 039) prima che vi
venga montata la flangia
7
.
Disco lamellare
f
In caso di lavori con il platorello in gomma
15 oppure con la spazzola a tazza/spazzola
piatta (a fili intrecciati)/disco lamellare,
montare sempre la protezione per le mani
14.
Applicare la flangia speciale (codice prodotto
2 605 703 028) ed il disco lamellare sull’alberino
5
.
Avvitare il dado di serraggio
9
e stringerlo utilizzando
la chiave a forcella.
Platorello in gomma
f
In caso di lavori con il platorello in gomma
15 oppure con la spazzola a tazza/spazzola
piatta (a fili intrecciati)/disco lamellare,
montare sempre la protezione per le mani
14.
La sequenza del montaggio è riportata sulla pagina
con la rappresentazione grafica.
Avvitare il dado cilindrico
17
e stringerlo utilizzando la
chiave a forcella.
Spazzola a tazza/spazzola piatta
(a fili intrecciati)
f
In caso di lavori con il platorello in gomma 15
oppure con la spazzola a tazza/spazzola
piatta (a fili intrecciati)/disco lamellare, mon-
tare sempre la protezione per le mani 14.
La sequenza del montaggio è riportata sulla pagina
con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta deve poter essere
avvitata sulla filettatura alberino in modo da aderire
perfettamente alla flangia del mandrino portamola alla
fine dell’attacco alberino filettato. Stringere bene la
spazzola a tazza/spazzola piatta (a fili intrecciati) utiliz-
zando una chiave fissa.
Dado a serraggio rapido
Per una sostituzione veloce dell’utensile abrasivo
senza l’impiego di ulteriori attrezzi, al posto del dado
di serraggio
9
è possibile utilizzare il dado di serraggio
rapido
10
.
f
Il dado di serraggio rapido 10 può essere uti-
lizzato soltanto per mole abrasive da
sgrosso e taglio.
Utilizzare esclusivamente dadi di serraggio
rapido 10 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si tro-
vano le scritte del dado di serraggio rapido 10
non indichi verso il disco abrasivo; la freccia
deve indicare verso la marcatura di posiziona-
mento 21.
Premere il tasto di arresto
alberino
2
in modo da
bloccare l’alberino. Per
stringere forte il dado di
serraggio rapido, ruotare
la mola abrasiva con forza
in senso orario.
Un dado di serraggio
rapido intatto ed avvitato a
regola d’arte può essere
sbloccato manualmente
girando in senso antiorario
l’anello zigrinato.
Non cercare mai di
sbloccare un dado di
serraggio rapido con
una tenaglia ma utiliz-
zare una chiave a for-
cella.
Applicare la chiave a forcella come indicato
nell’illustrazione.
21
