78

 | Suomi

2 610 017 516 | (3.11.11)

Bosch Power Tools

Lisäkahva

f

Käytä supistushylsyä vain lisäkahvan 3 kanssa.

Kierrä lisäkahva

3

 vaihteiston päähän oikealle tai vasemmalle

riippuen työtavasta.

Timanttikatkaisulaikan asennus (ks. kuvat C – E)

f

Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

f

Suosittelemme käyttämään suojakäsineitä timantti-

katkaisulaikkojen asentamista ja vaihtamista varten.

f

Timanttikatkaisulaikat tulevat työn aikana hyvin kuu-

miksi; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

f

Käytä aina oikean kokoisia ja oikealla kiinnitysreiällä

(esim. tähdenmuotoinen tai pyöreä) varustettuja ti-

manttikatkaisulaikkoja, jotka vastaavat teknisissä tie-

doissa olevia tietoja.

f

Käytä timanttipäällystetty katkaisulaikkoja. Segmen-

toiduissa timanttilaikoissa saa olla vain negatiivinen

leikkauskulma ja segmenttien välinen ura saa olla kor-

keintaan 10 mm leveä.

Paina karan lukituspainiketta

5

 hiomakaran lukitsemiseksi.

f

Käytä karan lukitusta vain katkaisulaikan ollessa py-

sähdyksissä.

Muussa tapauksessa sähkötyökalu saattaa

vaurioitua.

Avaa kiinnitysmutteri

12

 toimitukseen kuuluvalla sakara-avai-

mella

13

 ja poista se.

Puhdista hiomakara

9

 ja kaikki asennettavat osat.

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee

sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai

adaptereita.
Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-

hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-

tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä

oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.
Paina karan lukituspainiketta

5

 hiomakaran lukitsemiseksi.

Kierrä kiinnitysmutteri

12

 paikoilleen ja kiristä se kaksireikä-

avaimella

13

.

f

Tarkista hiomatyökalun asennuksen jälkeen, ennen

käynnistystä, että hiomatyökalu on oikein asennettu ja

pystyy pyörimään vapaasti. Varmista, että hiomatyö-

kalu ei osu laikan suojukseen tai muihin osiin.

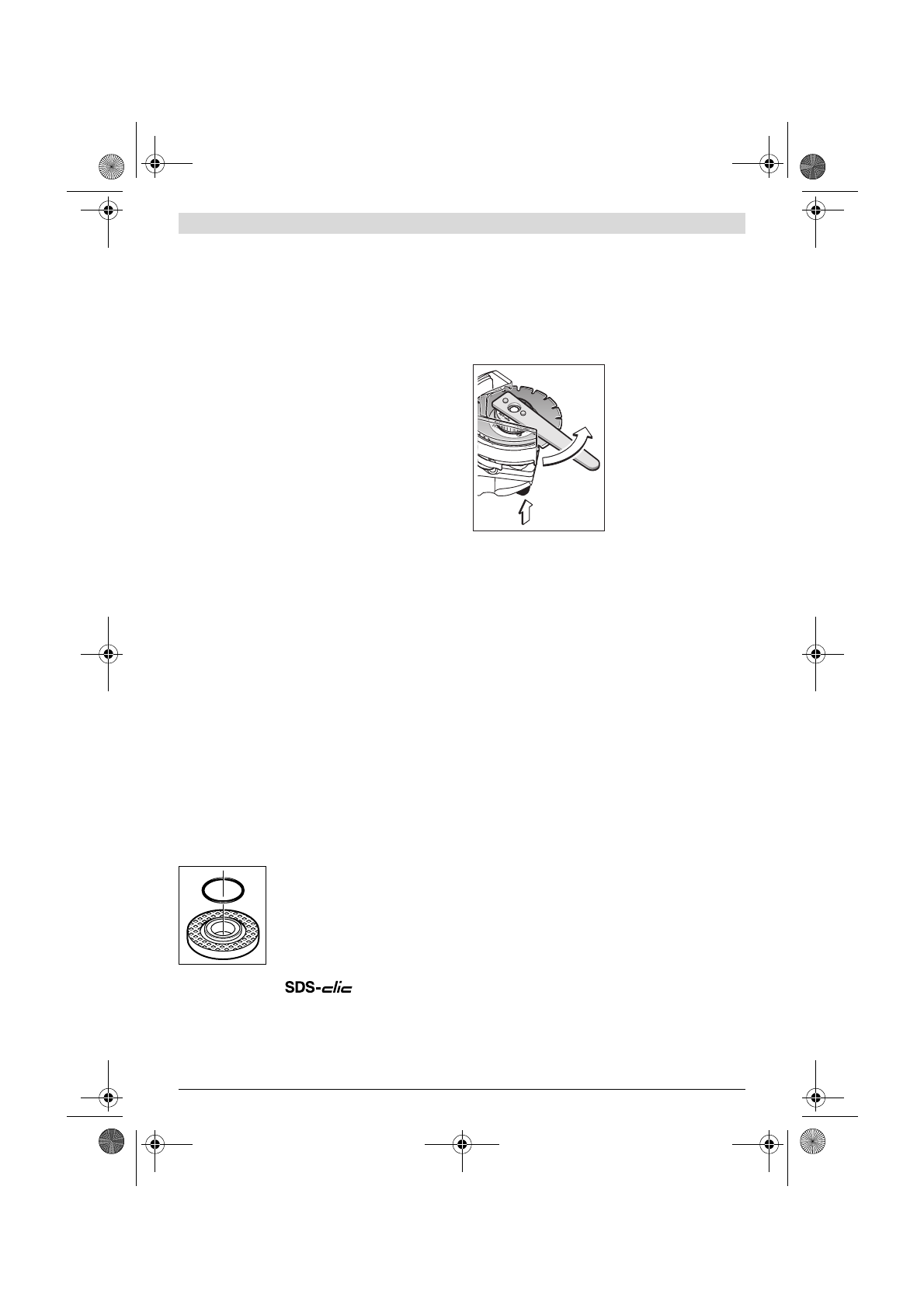

Kiinnityslaipassa

10

 on muoviosa (O-

rengas) keskityslaipan ympäri.

Jos tä-

mä O-rengas puuttuu tai on vaurioitu-

nut,

 vaihda se ehdottomasti ennen kiin-

nityslaipan

10

 asennusta.

Pikakiinnitysmutteri

 (katso kuva E)

Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja,

voit kiinnitysmutterin

12

 sijasta käyttää pikakiinnitysmutteria

14

.

f

Käytä yksinomaan virheetöntä, moitteettomassa kun-

nossa olevaa pikakiinnitysmutteria 14.

f

Suosittelemme käyttämään suojakäsineitä timantti-

katkaisulaikkojen asentamista ja vaihtamista varten.

Varmista kiinnitettäessä, että pikakiinnitysmutterin

14

 teksti-

puoli ei ole timanttikatkaisulaikkaan

11

 päin; nuolen tulee

osoittaa indeksimerkkiä

15

.

Paina karan lukituspainiketta

5

 hiomakaran lukitsemiseksi.

Kiristä pikakiinnitysmutteri kiertämällä timanttikatkaisulaik-

kaa

11

 voimakkaasti myötäpäivään.

Oikein kiinnitetyn, vaurioitu-

mattoman pikakiinnitysmutte-

rin voit irrottaa sormivoimin

kiertämällä uurrettua rengasta

vastapäivään.

Älä koskaan irrota kiinni-

juuttunutta pikakiinnitys-

mutteria pihdeillä, vaan käy-

tä sakara-avainta.

 Aseta

sakara-avain mutteriin kuvan

osoittamalla tavalla.

Timanttikuivaporakruunun asennus

(katso kuva F)

f

Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Avaa kiristysvipu

8

 ja poista laikan suojus

4

.

Paina karan lukituspainiketta

5

 hiomakaran lukitsemiseksi.

f

Käytä karan lukitusta vain katkaisulaikan ollessa py-

sähdyksissä.

Muussa tapauksessa sähkötyökalu saattaa

vaurioitua.

Kierrä timanttikuivaporakruunu

16

 hiomakaraan

9

 ja kiristä

se kiintoavaimella

17

.

Pölyn ja lastun poistoimu

f

Keraamisten laattojen (kvartsipöly) tai luonnonkiven (mi-

neraalipöly) pöly saattaa olla terveydelle haitallista. Pölyn

kosketus tai hengitys saattaa johtaa allergisiin reaktioihin

ja/tai hengitystiesairauksiin käyttäjällä ja lähistöllä olevilla

henkilöillä.

Määrätty pöly, kuten kvartsipöly, luokitellaan karsinogee-

niseksi. Asbestipitoisia aineita saavat käsitellä vain am-

mattilaiset.

– Käytä materiaalille soveltuvaa pölynimua, jos se on

mahdollista.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

tyssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, kos-

kien käsiteltäviä materiaaleja.

f

Vältä pölynkertymää työpaikalla.

Pöly saattaa helposti

syttyä palamaan.

f

Asenna aina sulkutulppa 2, kun työskentelet ilman pö-

lynimua.

Työkappaleen tai murtuneen vaihtotyökalun osia

saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös

varsinaisen työalueen ulkopuolella.
