Hrvatski |
169
Bosch Power Tools
2 610 017 516 | (3.11.11)
Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.10.2011
Montaža
Montaža zaštitnih naprava
f
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
Napomena:
Nakon loma brusne ploče tijekom rada ili u
slučaju oštećenja steznih naprava na štitniku/na električnom
alatu, električni alat se mora neodložno poslati u servis na
adresu iz poglavlja
„
Servis za kupce i savjetovanje kupaca
“
.
Štitnik sa brzim zatvaračem (vidjeti slike A – B)
Otvorite steznu ručicu
8
. Stavite štitnik
4
sa kodirnim
izdankom u kodirni utor na rukavcu vretena, sve dok naslon
štitnika ne sjedne na prirubnicu električnog alata i okrenite
štitnik
4
u željeni položaj. Zatvorite steznu ručicu
8
.
f
Namjestite štitnik 4 tako da se spriječi iskrenje u
smjeru osobe koja radi sa električnim alatom.
Napomena:
Kodirni izdanak na štitniku
4
osigurava da se
može montirati samo jedan štitnik koji odgovara električnom
alatu.
Dodatna ručka
f
Vaš električni alat koristite samo s dodatnom ručkom
3.
Dodatnu ručku
3
uvijte na glavu prijenosnika desno ili lijevo,
ovisno od načina rada.
Montaža dijamantne ploče za rezanje
(vidjeti slike C – E)
f
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
f
Kod ugradnje i zamjene dijamantne ploče za rezanje
preporučuje se nošenje zaštitnih rukavica.
f
Dijamantne ploče za rezanje se kod rada jako zagriju, te
ih ne dirajte prije nego što se ohlade.
f
Za rezanje uvijek koristite dijamantnu ploču za rezanje
odgovarajuće veličine i s odgovarajućim steznim
provrtom, koja odgovara tehničkim podacima.
f
Koristite samo ploče za rezanje s dijamantnim
segmentima. Ploče za rezanje s dijamantnim
segmentima smiju imati samo negativni kut rezanja i
maksimalne proreze od 10 mm između segmenata.
Pritisnite tipku za blokiranje vretena
5
za utvrđivanje brusnog
vretena.
f
Tipku za utvrđivanje vretena pritisnite samo dok
brusno vreteno miruje.
Električni alat bi se inače mogao
oštetiti.
Otpustite steznu maticu
12
sa isporučenim račvastim ključem
13
i uklonite je.
Očistite brusno vreteno
9
i sve dijelove koje treba montirati.
Pazite na dimenzije brusnih alata. Promjer otvora mora
odgovarati steznoj prirubnici. Ne koristite adapter ili
redukcijski element.
Kod primjene dijamantnih ploča za rezanje pazite da se
poklopi strelica smjera rotacije na dijamantnoj ploči za
rezanje sa smjerom rotacije električnog alata (vidjeti smjer
rotacije na glavi prijenosnika).
Pritisnite tipku za blokiranje vretena
5
za utvrđivanje brusnog
vretena.
Navrnite steznu maticu
12
i stegnite je račvastim ključem
13
.
f
Nakon montaže brusnog alata, prije uključivanja
provjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

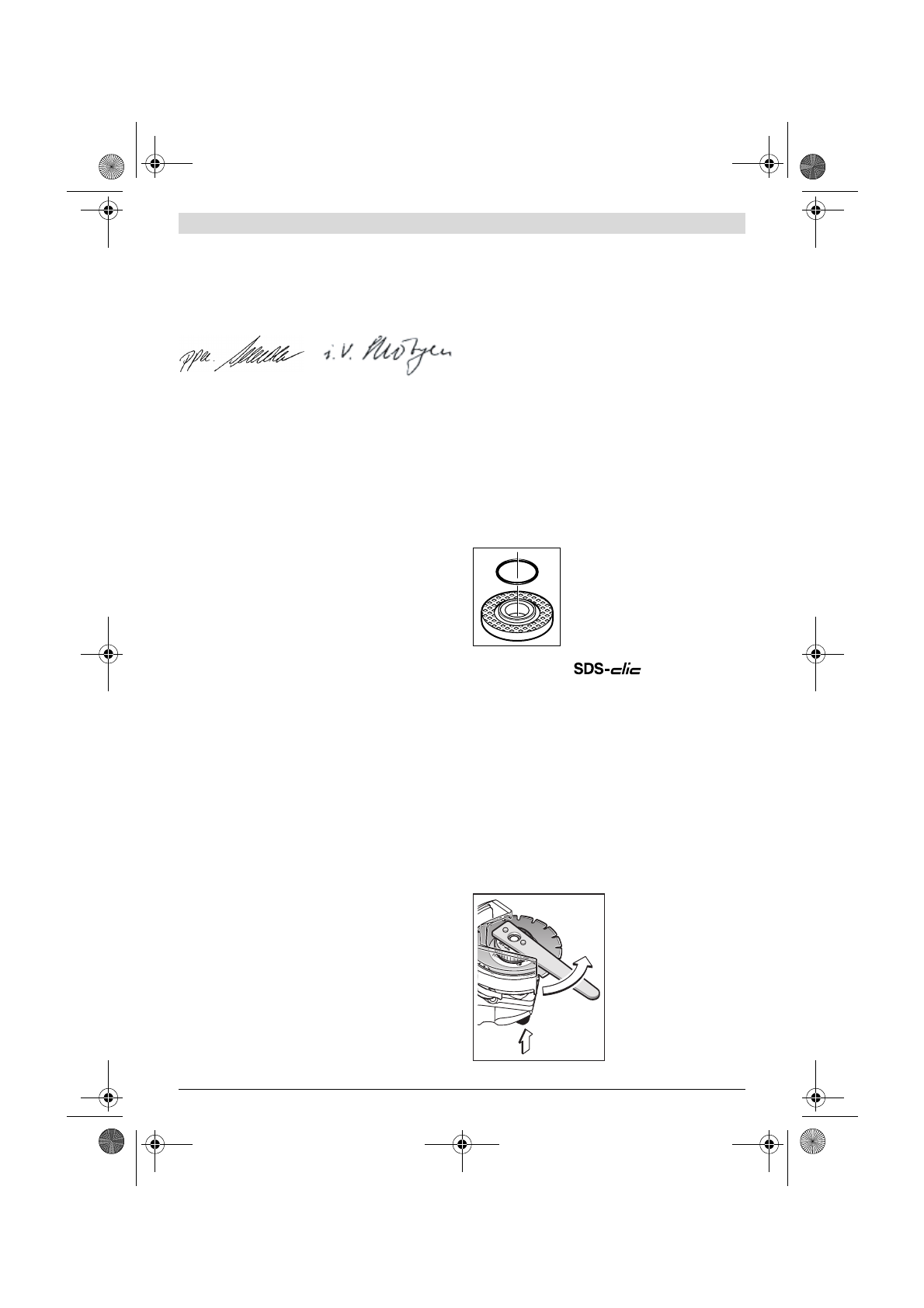

U steznoj prirubnici
10
oko naslona za
centriranje ugrađen je plastični dio (O-
prsten).
Ako O-prsten nedostaje ili je
oštećen,
prije daljnje primjene, stezna
prirubnica
10
se mora neizostavno
zamijeniti.
Brzostežuća matica
(vidjeti sliku E)
Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice
12
primijeniti
brzostežuću maticu
14
.
f
Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 14.
f
Kod ugradnje i zamjene dijamantne ploče za rezanje
preporučuje se nošenje zaštitnih rukavica.
Pri stezanju pazite da strana brzostežuće matice
14
s
natpisom ne bude okrenuta prema dijamantnoj ploči za
rezanje
11
; strelica mora biti usmjerena prema indeksnoj
oznaci
15
.
Za blokiranje brusnog vretena pritisnite tipku
5
za utvrđivanje
brusnog vretena. Za stezanje brzostežuće matice, dijamantnu
ploču za rezanje
11
okrenite snažno u smjeru kazaljke na satu.
Propisno pričvršćenu
neoštećenu brzostežuću
maticu možete otpustiti
okretanjem nareckanog
prstena u smjeru suprotnom
od kazaljke na satu.
Brzostežuću maticu koja
čvrsto sjedi ne otpuštajte
nikada sa kliještima, nego za
to koristite račvasti ključ.
Račvasti ključ stavite kako je
prikazano na slici.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_BUCH-1502-001.book Page 169 Thursday, November 3, 2011 3:02 PM
