156
| Srpski
2 610 017 516 | (3.11.11)
Bosch Power Tools
Izjava o usaglašenosti
Izjavljujemo na vlastitu odgovornost da je pod
„
Tehnički
podaci
“
opisani proizvod usaglašen sa sledećim standardima
ili normativnim aktima: EN 60745 prema odredbama
smernica 2011/65/EU, 2004/108/EG, 2006/42/EG.
Tehnička dokumentacija (2006/42/EG) kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.10.2011
Montaža
Montaža zaštitnih uredjaja
f
Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
Uputstvo:
Posle loma brusne ploče za vreme rada ili pri
oštećenju prihvatnog uredjaja na zaštitnoj haubi/električnom
alatu, mora se električni alat hitno poslati u servis, adrese
pogledajte u odeljku
„
Servis i savetovanja kupaca
“
.
Zaštitna hauba sa brzim zatvaračem
(pogledajte slike A – B)
Otvorite zateznu polugu
8
. Postavite zaštitnu haubu
4
sa
ispustom za kodiranje u žljeb za kodiranje na vratu vretena
tako da venac zaštitne haube naleže na prirubnicu električnog
alata i okrenite zaštitnu haubu
4
u željenu poziciju. Zatvorite
zateznu polugu
8
.
f
Podesite zaštitnu haubu 4 tako, da se spreči letenje
varnica u pravcu radnika.
Pažnja:
Ispust za kodiranje na zaštitnoj haubi
4
obezbedjuje,
da se može montirati samo zaštitna hauba koja odgovara
električnom alatu.
Dodatna drška
f
Upotrebljavajte Vaš električni alat samo sa dodatnom
drškom 3.
Zavrnite dodatnu dršku
3
zavisno od načina rada desno ili levo
na glavi prenosnika.
Montaža dijamantske ploče za presecanje
(pogledajte slike C – E)
f
Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
f
Za upotrebu i promenu dijamantskih ploča za
razdvajanje se preporučuje nošenje zaštitnih rukavica.
f
Dijamantske ploče za razdvajanje se pri radu veoma
ugreju, te ih zato ne hvatajte, pre nego se ohlade.
f
Upotrebljavajte uvek dijamantske ploče za presecanje
prave veličine i sa odgovarajućim otvorom za prihvat,
koji odgovara podacima u Tehničkim podacima.
f
Upotrebljavajte samo dijamantske ploče za
presecanje. Ploče sa dijamantskim segmentima smeju
pokazivati samo negativne uglove presecanja i
maksimalne proreze od 10 mm izmedju segmenata.
Pritisnite taster za blokadu vretena
5
da bi utvrdili vreteno za
brušenje.
f
Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.
Električni alat se može inače
oštetiti.
Odvrnite zateznu navrtku
12
sa isporučenim ključem
13
i
skinite je.
Čistite brusno vreteno
9
i sve delove koji se montiraju.
Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.
Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).
Pritisnite taster za blokadu vretena
5
da bi utvrdili vreteno za
brušenje.
Zavrnite zatezni zavrtanj
12
i čvrsto stegnige sa ključem
13
.
f
Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

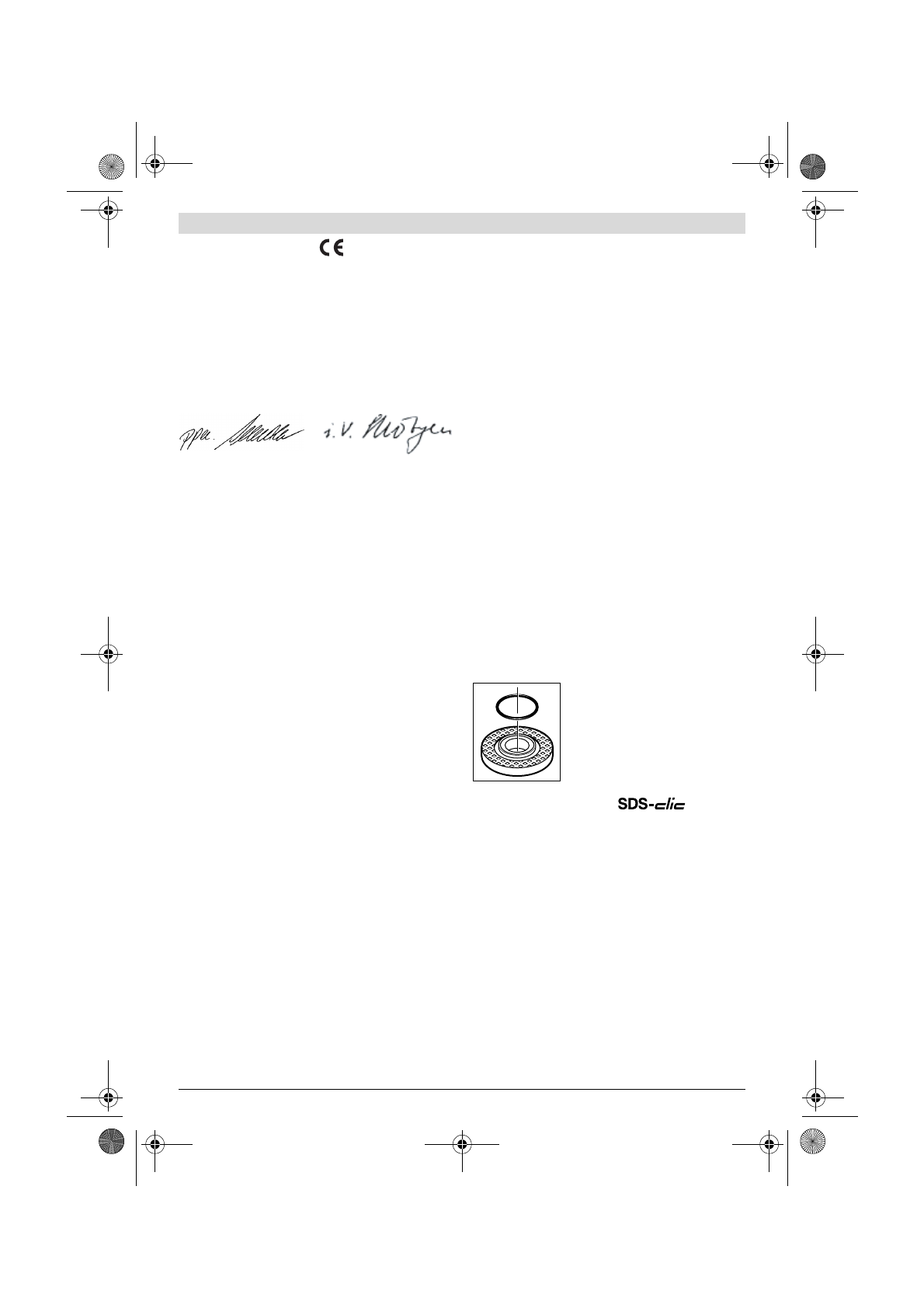

U prihvatnu prirubnicu
10
je ubačen
oko centralnog venca jedan deo od
plastike (O-prsten).
Ako O-prsten
nedostaje ili je oštećen,
mora se
prihvatna prirubnica
10
neizostavno
zameniti pre dalje upotrebe.
Navrtka sa brzim zatezanjem
(pogledajte sliku E)
Za jednostavnu promenu brusnog alata bez upotrebe daljih
alata možete koristiti umesto zatezne navrtke
12
navrtku sa
brzim zatezanjem
14
.
f
Upotrebljavajte samo besprekorne, neoštećene
navrtke sa brzim zatezanjem 14.
f
Za upotrebu i promenu dijamantskih ploča za
razdvajanje se preporučuje nošenje zaštitnih rukavica.
Pazite kod zavrtanja na to, da ispisana strana navrtke sa brzim
stezanjem
14
ne pokazuje na dijamantsku ploču za
presecanje
11
; strelica mora pokazivati na indeks oznaku
15
.
Pritisnite taster za blokadu vretena
5
da bi utvrdili vreteno za
brušenje. Da bi stegli navrtku sa brzim stezanjem, okrećite
snažno dijamantsku ploču za presecanje
11
u pravcu kazaljke
na satu.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_BUCH-1502-001.book Page 156 Thursday, November 3, 2011 3:02 PM
