24
| Français
2 610 017 516 | (3.11.11)
Bosch Power Tools
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.10.2011
Montage
Montage des capots de protection
f
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Note :
Si la meule se cassait pendant l’utilisation ou si les dis-
positifs de fixation sur le capot de protection/l’outil électro-
portatif étaient endommagés, l’outil électroportatif doit être
immédiatement envoyé auprès d’un service après-vente,
pour les adresses voir chapitre « Service Après-Vente et As-
sistance Des Clients ».
Capot de protection avec verrouillage rapide
(voir figures A – B)
Ouvrir le levier de serrage
8
. Monter le capot de protection
4
avec la came de codage dans la rainure du col de la broche jus-
qu’à ce que l’épaulement du capot de protection repose sur le
flasque de l’outil électroportatif et tourner le capot de protec-
tion
4
dans la position souhaitée. Fermer le levier de serrage
8
.
f
Régler le capot de protection 4 de sorte à empêcher
une projection d’étincelles en direction de l’utilisateur.
Note :
La came de codage se trouvant sur le capot de protec-
tion
4
assure que seul le capot de protection approprié à
l’outil électroportatif puisse être monté.
Poignée supplémentaire
f
N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 3.
En fonction du mode de travail, vissez la poignée supplémen-
taire
3
du côté droit ou gauche du carter d’engrenage.
Montage du disque à tronçonner diamanté
(voir figures C – E)
f
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
f
Il est recommandé de porter des gants de protection
pour le montage et le changement des meules à tron-
çonner diamantées.
f
Les meules à tronçonner chauffent énormément du-
rant le travail ; ne les touchez pas avant qu’elles ne se
soient complètement refroidies.
f
Toujours utiliser un disque à tronçonner diamanté avec
la taille et l’alésage approprié qui correspond aux indi-
cations mentionnées dans les caractéristiques techni-
ques.
f
N’utilisez pas des disques à tronçonner diamantés. Les
disques à tronçonner diamantés segmentés ne doivent
avoir que des angles de coupe négatifs et des fentes
d’un maximum de 10 mm entre les segments.
Afin de bloquer la broche de ponçage, appuyez sur la touche
de blocage de la broche
5
.
f
N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.
Sinon,
vous pourriez endommager l’outil électroportatif.
Desserrez l’écrou de serrage
12
à l’aide de la clé à ergots
13
fournie avec l’appareil et l’enlever.
Nettoyez la broche d’entraînement
9
ainsi que toutes les piè-
ces à monter.
Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner diamantés,
veillez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engrena-
ge).
Afin de bloquer la broche de ponçage, appuyez sur la touche
de blocage de la broche
5
.
Vissez l’écrou de serrage
12
et serrez-le à l’aide de la clé à er-
gots
13
.
f
Après avoir monté le disque à meuler et avant de met-
tre l’appareil en fonctionnement, contrôlez si l’outil est
correctement monté et s’il peut tourner librement. As-
surez-vous que le disque à meuler ne frôle pas le capot
de protection ni d’autres éléments.

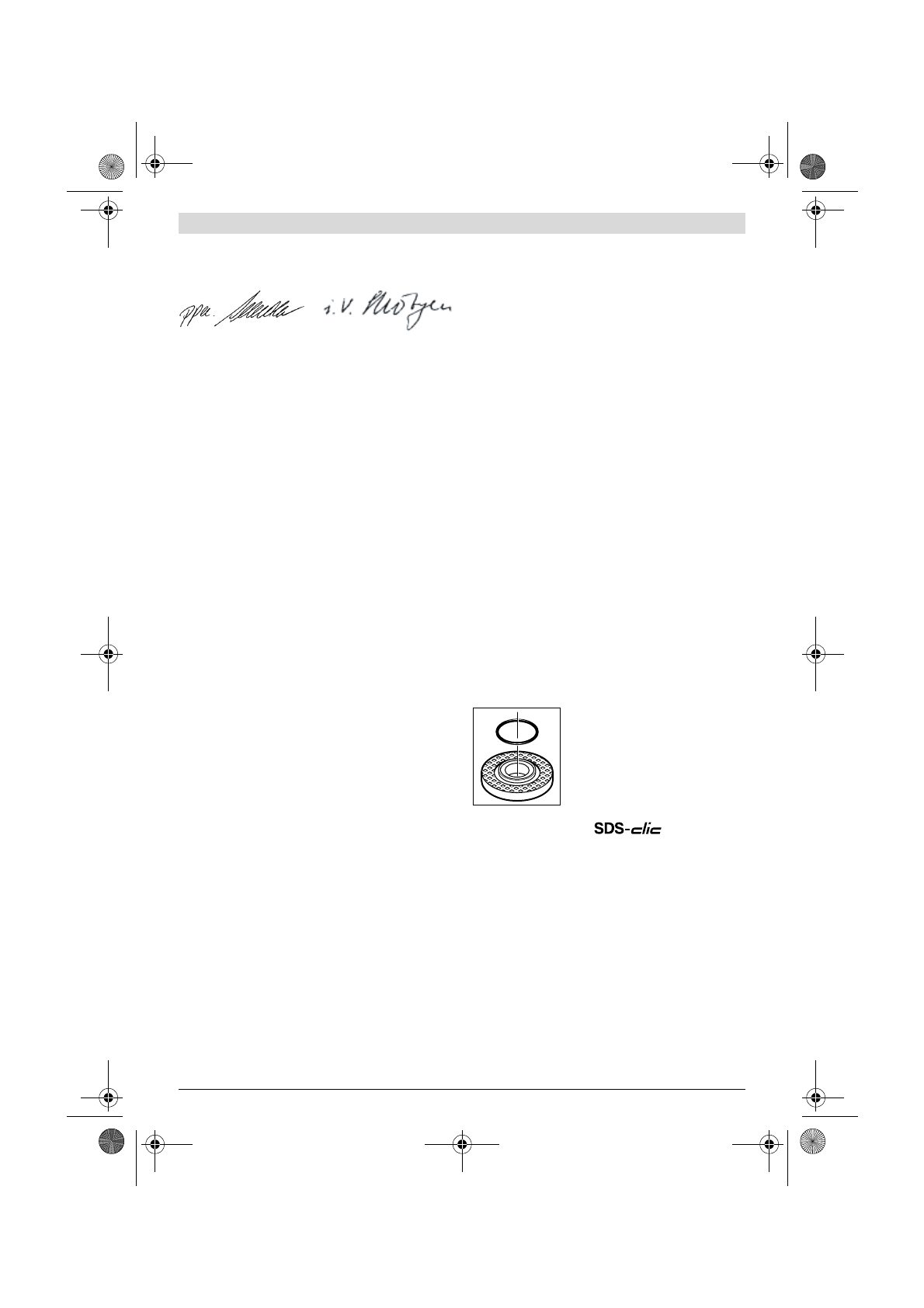

Un joint en plastique (rondelle élasti-
que) est directement monté autour de
l’alésage du flasque
10
.
Au cas où cet-
te rondelle élastique fasse défaut ou
qu’elle soit endommagée,
il faut abso-
lument remplacer la flasque d’entraîne-
ment
10
avant de continuer à l’utiliser
l’outil.
Ecrou de serrage rapide
(voir figure E)
Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide
14
au lieu de l’écrou de serrage
12
.
f
N’utilisez qu’un écrou de serrage rapide 14 en parfait
état.
f
Il est recommandé de porter des gants de protection
pour le montage et le changement des meules à tron-
çonner diamantées.
Lors du vissage veillez à ce que la face de l’écrou de serrage ra-
pide
14
dotée d’un marquage ne soit pas dirigée vers le dis-
que à tronçonner diamanté
11
; la flèche doit être dirigée vers
la marque
15
.
Afin de bloquer la broche d’entraînement, appuyez sur la tou-
che de blocage de broche
5
. Afin de serrer l’écrou de serrage
rapide, tournez fortement le disque à tronçonner diamanté
11
dans le sens des aiguilles d’une montre.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_BUCH-1502-001.book Page 24 Thursday, November 3, 2011 3:02 PM
