weichenden Einsatzwerkzeugen oder ungenügender Wartung

eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

13.10.2011

Montage

Schutzvorrichtungen montieren

f

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Hinweis:

Nach Bruch der Schleifscheibe während des Betrie-

bes oder bei Beschädigung der Aufnahmevorrichtungen an

der Schutzhaube/am Elektrowerkzeug, muss das Elektro-

werkzeug umgehend an den Kundendienst geschickt werden,

Anschriften siehe Abschnitt „Kundendienst und Kundenbera-

tung“.

Schutzhaube mit Schnellverschluss (siehe Bilder A – B)

Öffnen Sie den Spannhebel

8

. Setzen Sie die Schutzhaube

4

mit der Codiernocke in die Codiernut am Spindelhals bis der

Bund der Schutzhaube am Flansch des Elektrowerkzeuges

aufsitzt und drehen Sie die Schutzhaube

4

 in die gewünschte

Position. Schließen Sie den Spannhebel

8

.

f

Stellen Sie die Schutzhaube 4 so ein, dass ein Funken-

flug in Richtung des Bedieners verhindert wird.

Hinweis:

Die Codiernocke an der Schutzhaube

4

 stellt sicher,

dass nur eine zum Elektrowerkzeug passende Schutzhaube

montiert werden kann.

Zusatzgriff

f

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-

satzgriff 3.

Schrauben Sie den Zusatzgriff

3

abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Diamant-Trennscheibe montieren

(siehe Bilder C – E)

f

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

f

Zum Einsetzen und Wechseln von Diamant-Trennschei-

ben wird das Tragen von Schutzhandschuhen empfoh-

len.

f

Diamant-Trennscheiben werden beim Arbeiten sehr

heiß, fassen Sie diese nicht an, bevor sie abgekühlt

sind.

f

Verwenden Sie immer eine Diamant-Trennscheibe in

der richtigen Größe und mit der passenden Aufnahme-

bohrung, die den Angaben in den Technischen Daten

entspricht.

f

Verwenden Sie nur diamantbesetzte Trennscheiben.

Segmentierte Diamantscheiben dürfen nur negative

Schneidwinkel und maximale Schlitze von 10 mm zwi-

schen den Segmenten aufweisen.

Drücken Sie die Spindel-Arretiertaste

5

, um die Schleifspin-

del festzustellen.

f

Betätigen Sie die Spindel-Arretiertaste nur bei stillste-

hender Schleifspindel.

Das Elektrowerkzeug kann sonst

beschädigt werden.

Lösen Sie die Spannmutter

12

 mit dem mitgelieferten Zwei-

lochschlüssel

13

 und nehmen Sie sie ab.

Reinigen Sie die Schleifspindel

9

und alle zu montierenden

Teile.
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der

Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-

wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben

darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-

scheibe und die Drehrichtung des Elektrowerkzeuges (siehe

Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Drücken Sie die Spindel-Arretiertaste

5

, um die Schleifspin-

del festzustellen.
Schrauben Sie die Spannmutter

12

 auf und ziehen Sie diese

mit dem Zweilochschlüssel

13

 fest.

f

Überprüfen Sie nach der Montage des Schleifwerkzeu-

ges vor dem Einschalten, ob das Schleifwerkzeug kor-

rekt montiert ist und sich frei drehen kann. Stellen Sie

sicher, dass das Schleifwerkzeug nicht an der Schutz-

haube oder anderen Teilen streift.

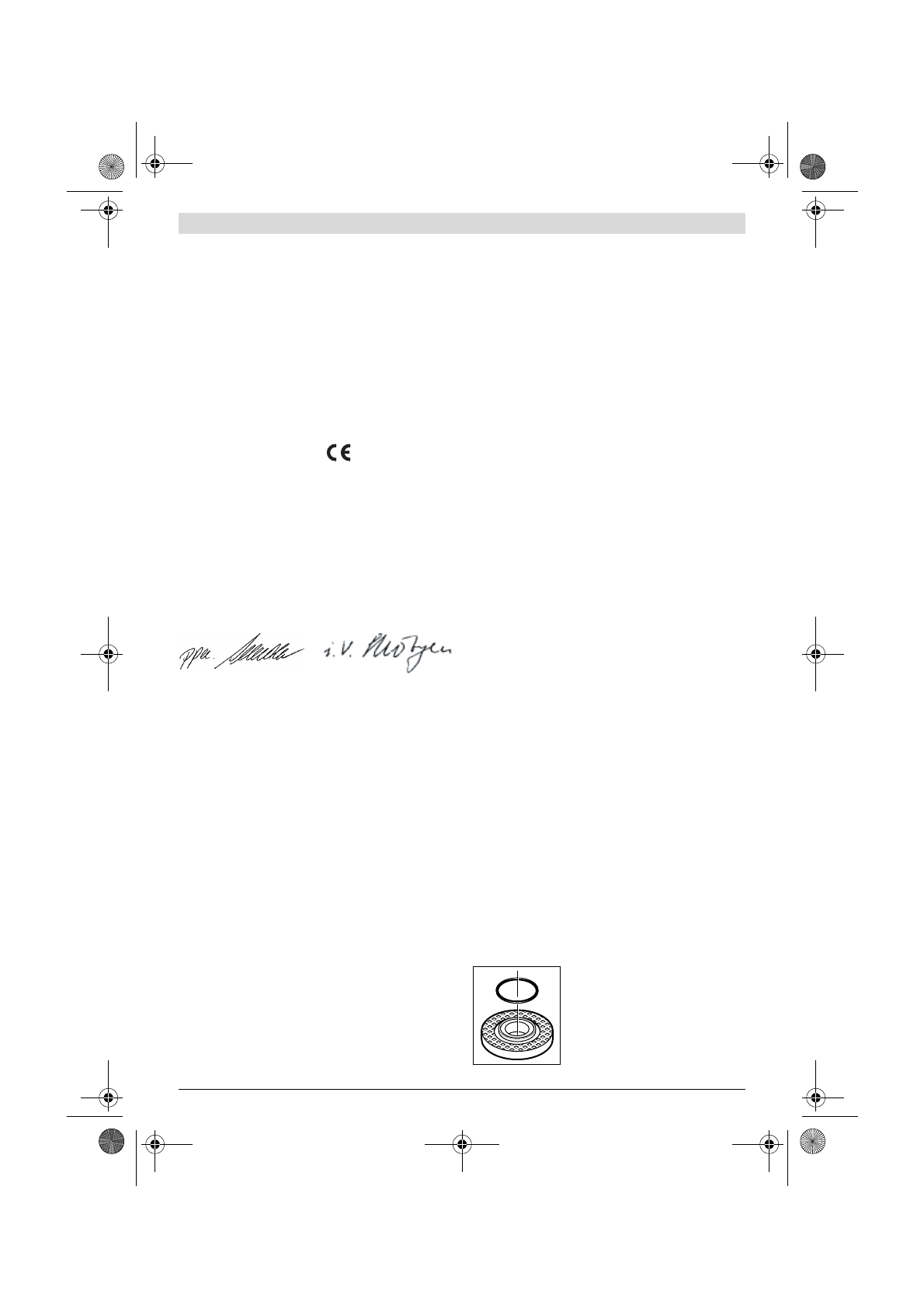

Im Aufnahmeflansch

10

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)

eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

10

 vor der Weiterverwendung

unbedingt ersetzt werden.
