46
| Italiano
2 610 017 516 | (3.11.11)
Bosch Power Tools
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
13.10.2011
Montaggio
Montaggio del dispositivo di protezione
f
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Nota bene:
Dopo una rottura della mola abrasiva durante il
funzionamento oppure in caso di danneggiamento dei dispo-
sitivi di alloggiamento sulla cuffia di protezione/sull’elettrou-
tensile, l’elettroutensile deve essere inviato immediatamente
al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi
vedi il paragrafo «Servizio di assistenza ed assistenza clienti».
Cuffia di protezione con chiusura rapida
(vedere figure A – B)
Aprire la leva di bloccaggio
8
. Applicare la cuffia di protezione
4
con la sporgenza codificatrice nella scanalatura codificata
sul collare alberino fino a quando il collare della cuffia di pro-
tezione è appoggiato sulla flangia dell’elettroutensile e ruota-
re la cuffia di protezione
4
nella posizione desiderata. Chiude-
re la leva di bloccaggio
8
.
f
Regolare la cuffia di protezione 4 in modo da impedire
una scia di scintille in direzione dell’operatore.
Nota bene:
La sporgenza codificatrice applicata sulla cuffia di
protezione
4
garantisce che all’elettroutensile possa essere
montata esclusivamente una cuffia di protezione adatta.
Impugnatura supplementare
f
Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 3.
A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare
3
a destra oppure a sinistra del-
la testata ingranaggi.
Montaggio della mola da taglio diamantata
(vedi figure C – E)
f
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
f
Per eseguire operazioni di applicazione e sostituzione
di mole da taglio diamantate si raccomanda di mettere
guanti di protezione.
f
Durante il lavoro le mole da taglio diamantate diventa-
no molto bollenti, non toccarle prima che le stesse si si-
ano raffreddate.
f
Utilizzare sempre una mola da taglio diamantata che
sia della corretta dimensione e che abbia il corretto fo-
ro di inserimento corrispondente alle indicazioni con-
tenute nei dati tecnici.
f
Utilizzare solo ed esclusivamente mole da taglio dia-
mantate. Le mole diamantate segmentate devono ave-
re solo angoli di taglio negativi, e la distanza massima
tra i segmenti è di 10 mm.
Premere il tasto di bloccaggio dell’alberino
5
in modo da bloc-
care l’alberino stesso.
f
Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.
In caso con-
trario l’elettroutensile potrebbe subire dei danni.
Allentare il dado di serraggio
12
con la chiave a doppio foro
fornita in dotazione
13
e rimuoverlo.
Pulire la filettatura alberino
9
e tutti i componenti da montare.
Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.
Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elet-
troutensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).
Premere il tasto di bloccaggio dell’alberino
5
in modo da bloc-
care l’alberino stesso.
Avvitare il dado di serraggio
12
e serrarlo con la chiave a dop-
pio foro
13
.
f
Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

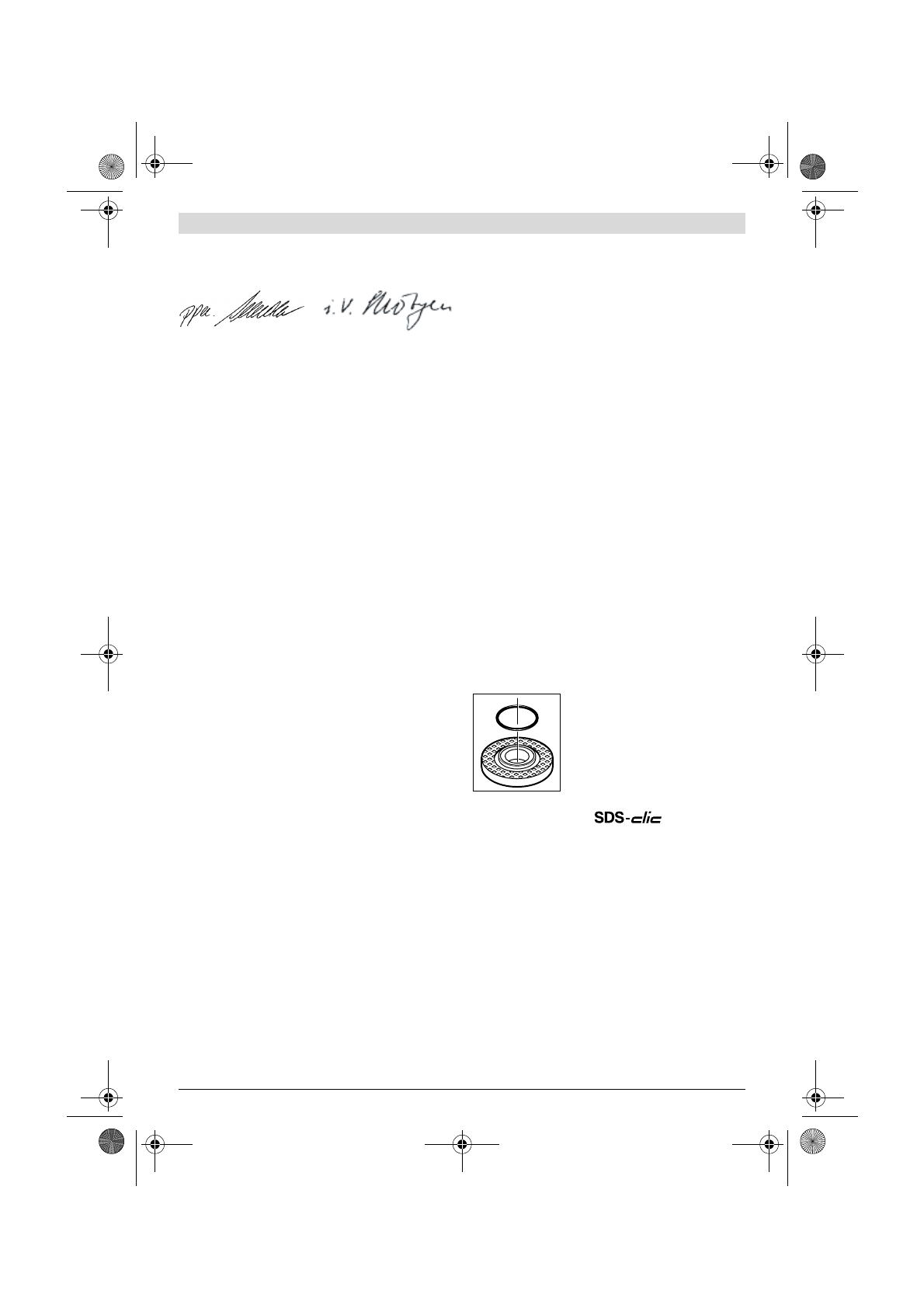

Nella flangia di supporto
10
è applicato
intorno al collare di centraggio un ele-
mento di plastica (o-ring).
Se l’o-ring
manca oppure è danneggiato,
la flan-
gia di supporto
10
deve essere assolu-
tamente sostituita prima di proseguire
con l’uso.
Dado a serraggio rapido
(vedi figura E)
Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio
12
è
possibile utilizzare il dado di serraggio rapido
14
.
f
Utilizzare esclusivamente dadi di serraggio rapido 14
intatti ed in perfetto stato.
f
Per eseguire operazioni di applicazione e sostituzione
di mole da taglio diamantate si raccomanda di mettere
guanti di protezione.
Avvitando accertarsi che il lato su cui si trovano lo scritte del
dado di serraggio rapido
14
siano visibili (verso l’utilizzatore)
e non indichi verso la mola da taglio diamantata
11
; la freccia
deve indicare verso la marcatura di posizionamento
15
.
Premere il tasto di bloccaggio dell’alberino
5
in modo da bloc-
care l’alberino stesso. Per serrare saldamente il dado di ser-
raggio rapido, ruotare con forza in senso orario la mola da ta-
glio diamantata
11
.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
