12

RU

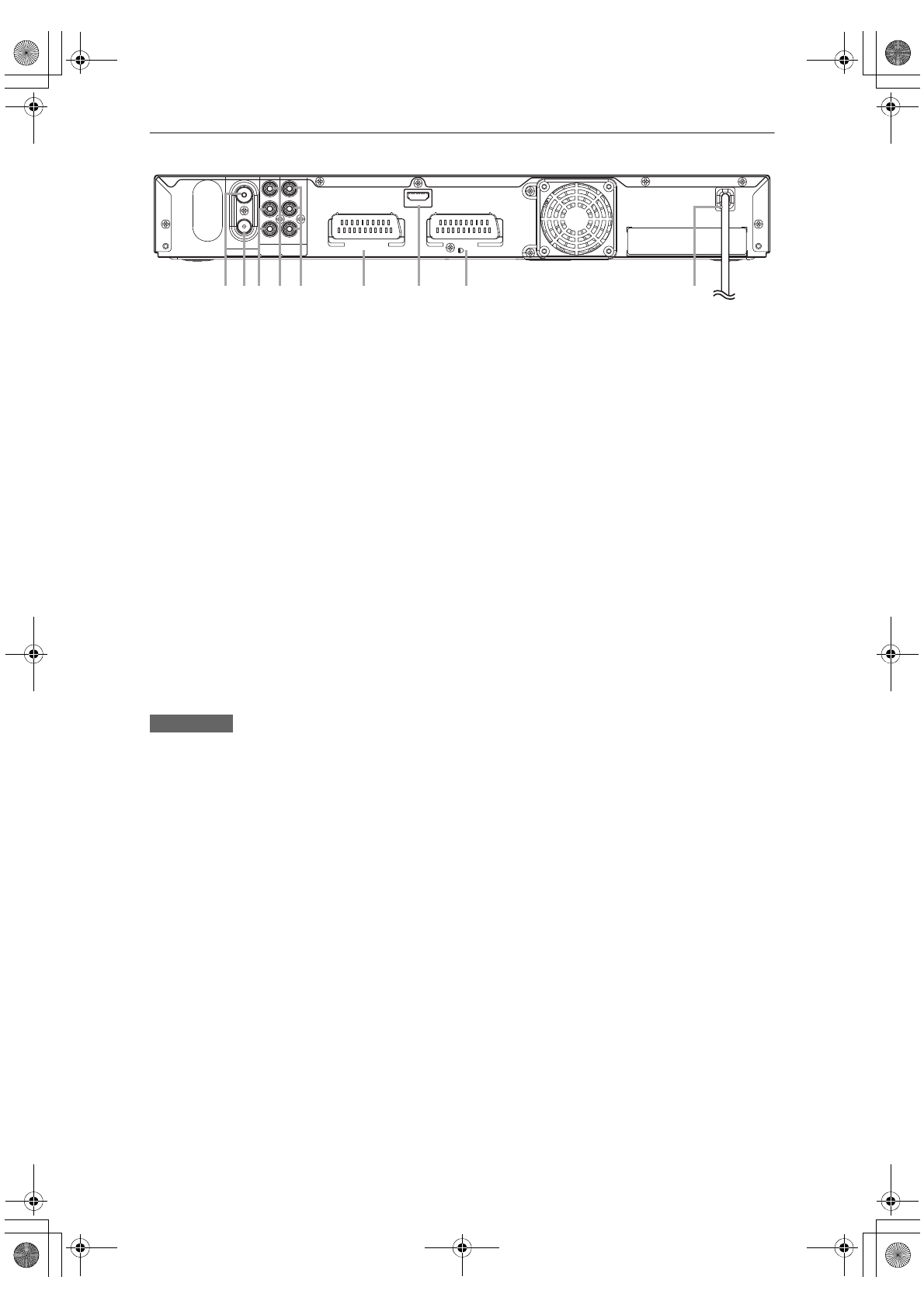

1 ANTENNA IN (ANALOG)

• Подключите к антенне или кабелю, чтобы

получить аналоговый сигнал.

2 ANTENNA OUT (ANALOG)

• Используется для подключения к антенному

разъему вашего телевизора, кабельной

коробке или непосредственно к системе

телевизионного вещания ANTENNA IN

(ANALOG). Используйте РЧ-кабель,

входящий в комплект.

3 Разъемы AUDIO OUT (ANALOG L/R)

• Используется для подключение к разъему

входа S-Video на вашем телевизоре.

Используйте аудиокабель, входящий в

комплект.

4 Разъем AUDIO OUT (DIGITAL COAXIAL)

• Подключение к усилителю с помощью

разъема цифрового входа декодера Dolby

Digital, декодера DTS или декодера MPEG.

Используйте имеющийся в продаже

коаксиальный кабель.

5 Разъемы COMPONENT VIDEO OUTPUT

• Подключение к разъемам входа

компонентного видео на вашем телевизоре.

Используйте имеющийся в продаже

компонентный видеокабель.

6 Гнездо AV2 (DECODER)

• Используется для подключения к

видеомагнитофону, видеокамере или

другому аудио-видеооборудованию.

Используйте имеющийся в продаже кабель

Scart.

7 Разъем  HDMI  OUT

• Подключите к дисплею с помощью HDMI-

совместимого порта. Используйте

имеющийся в продаже кабель HDMI.

8 Гнездо  AV1  (TV)

• Используется для подключения к гнезду

Scart на вашем телевизоре. Используйте

имеющийся в продаже кабель Scart.

9 Сетевой кабель

• Используется для подключения к

стандартной розетке сети питания.

• Не прикасайтесь к внутренним контактам разъемов на задней панели. Электростатический разряд

может вызвать серьезные повреждения изделия.

• В данном устройстве не предусмотрен РЧ-преобразователь.

AV2 (DECODER)

AV1 (TV)

AUDIO

OUT

COMPONENT

VIDEO OUTPUT

ANALOG

OUT

IN

ANTENNA

PB

/CB

PR

/CR

R

ANALOG

L

ANALOG

Y

HDMI OUT

DIGITAL COAXIAL

1 2

5

3 4

7

9

6

8
