4

1.TECHNISCHE CHARAKTERISTIK

Es werden Elektroherde mit derselben Bauweise, aber mit verschiedener technischer Ausrüstung hergestellt. Diese
Gebrauchsanweisung beinhaltet die Beschreibung der Bau- und Gebrauchsweise von allen durch  hergestellten
Elektroherd modellen.

Verschiedene Herdmodelle, je nach ihrer technischen Ausrüstung,
sind mit verschiedenen Bedienblenden versehen, an denen die Be-
dienelemente sinnvoll angeordnet sind.

BAUWEISE

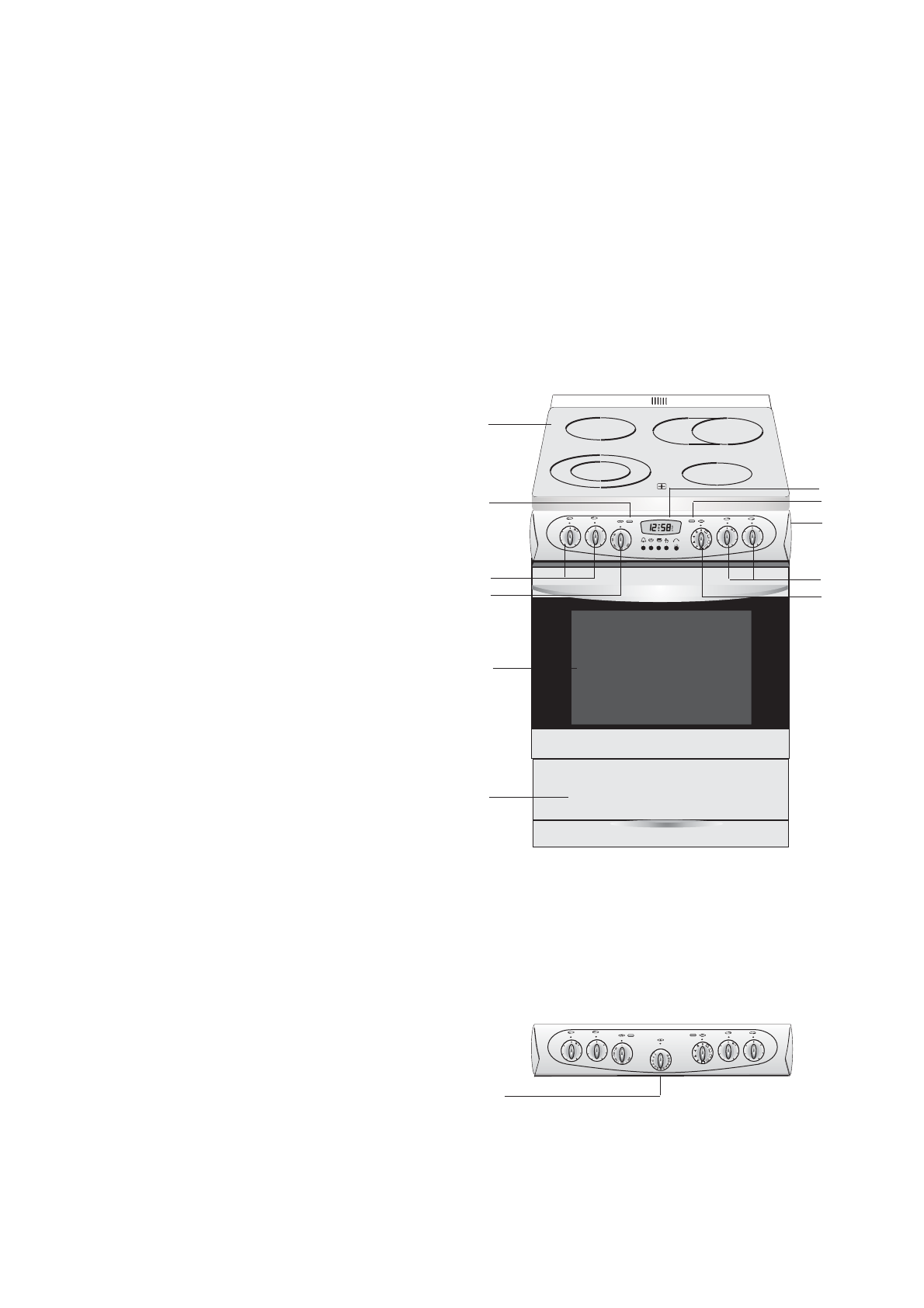

Beispielsweise Anordnung von Funktionsbaugruppen

(Fig. 1)

1-

 Glaskeramik-Kochfeld

2-

Drehgriffe von Kochzonen

3-

Drehgriff des Backofentemperaturreglers

4-

Drehgriff des BackofenBetriebsfunktionen

5-

Kontrolleuchte des Backofenbetriebs (gelb)

6-

Kontrolleuchte des Backofentemperatur (rot)

7-

Bedienblende

8-

Backofen

9-

Schublade

10-

Digitale Zeitschaltuhr (falls vorhanden)

11-

Kurzzeitschalter (falls vorhanden)

Fig. 1A

Bedienblende C602.60M...

Fig. 1

1

7

4

5

3

9

2

8

6

10

2

11
