the control knob to the to adjust the flame.

Oven temperature selector

Set the temperature selector control knob to position 8
and heat the oven for 15 minutes.

Then set the temperature selector knob to position 1
and use screw G to adjust the flame.
Right turn reduces the height of the flame, and left turn
increases the height. The adjustment is correct when
the body of the flame is about 3 to 4 mm high.
Replace the knob and set it to the switch off position,
then replace the oven base.
If the flame sensor does not operate properly, check its
position according to fig.

горелки считается правильно
отрегулированной, если  внутренний конус  пламени
достигает высоты от 3 до 4 мм, а температура в
центре духовки должна быть максимально 160°C.

за допомогою гвинта G відрегулюйте полум’я.

Поворот вправо зменшує висоту полум’я, поворот
вліво – збільшує висоту полум’я. Регулювання
вважається коректним, якщо висота полум’я сягає 3-
4 мм.
Переустановіть ручки та встановіть у вимкнене
положення, помістіть на попереднє місце дно
духовки.

Якщо сенсор полум’я працює неправильно,
перевірте його розміщення згідно мал.

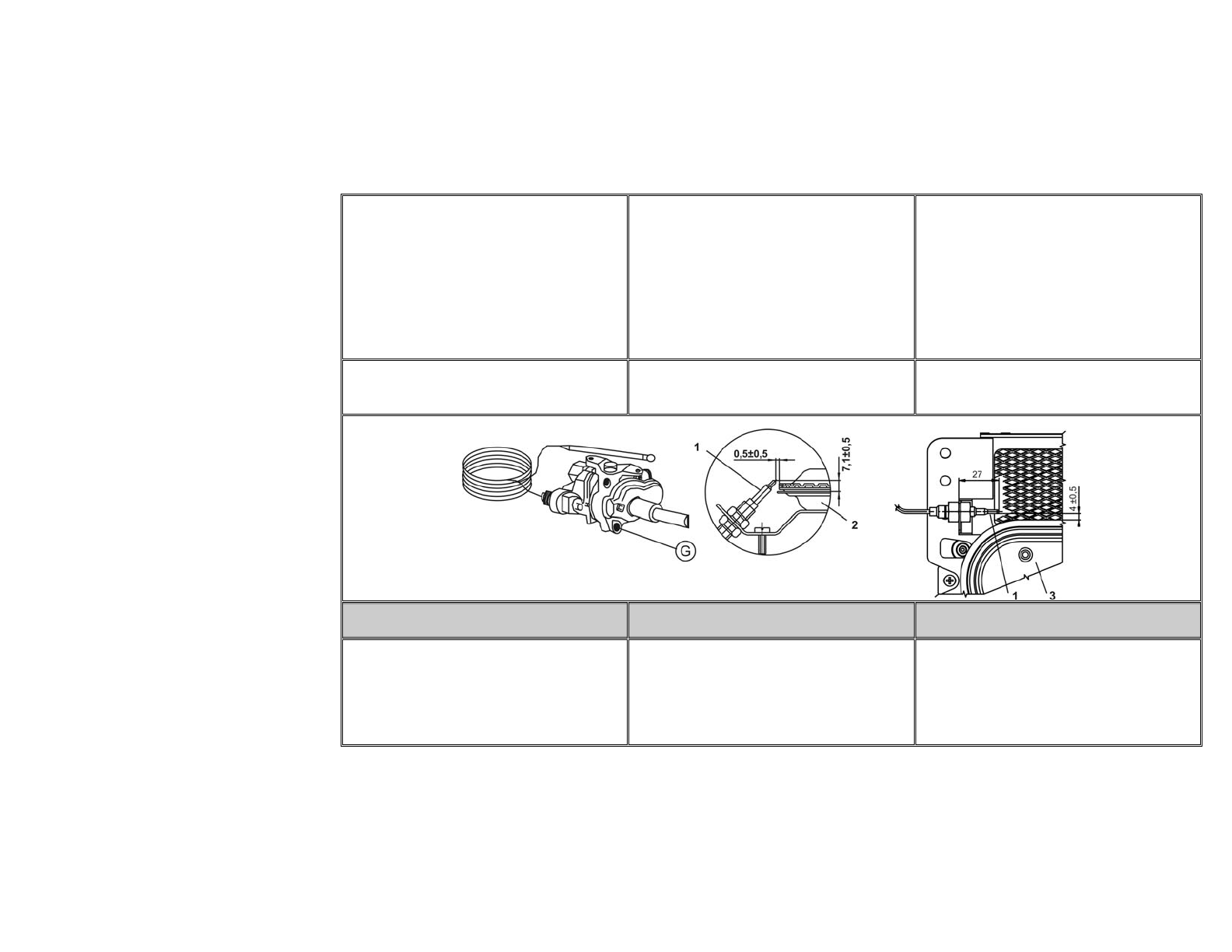

Flame sensor position
1 – Oven burner
2 – Flame sensor
3 - Grill

Расположение датчика предохранителя пламени

1 - горелка духовки

2 - датчик предохранителя пламени

3 - грил

Розміщення сенсора полумя
1 – Конфорка духовки
2 – Сенсор полумя
3 - Гриль

GRILL

BURNER SETTINGS

РЕГУЛИРОВКА

ГОРЕЛКИ ГРИЛЯ

НАСТАНОВНІ ПАРАМЕТРИ КОНФОРКИ-

ГРИЛЬ

P R I M A R Y   A I R   A D J U S T M E N T

To access the primary air adjusting screw (5), open or
remove oven door and remove oven bottom (2). By
unscrewing the adjusting screw the quantity of primary
air is increase, by tightening it is reduced.

Р Е Г У Л И Р О В К А   К О Л И Ч Е С Т В А
П О Д С А С Ы В А Е М О Г О   В О З Д У Х А

Отрегулировать количество подсасываемого
воздуха можно с помощью регулировочного винта
Но прежде нужно открыть дверцу духовки (в случае
необходимости, дверцу можно снять с петель). При
отвинчивании регулировочного винта количество
первичного подсасываемого воздуха

П О Ч А Т К О В Е   Р Е Г У Л Ю В А Н Н Я
К О Н Ф О Р К И

Щоб достати регулюючий гвинт повітря (5), відчиніть або
зніміть дверцята духовки, і зніміть дно духовки (2).
Відкручуючи регулюючий гвинт збільшується кількість
початкового повітря, при затягуванні гвинта –
зменшується.
