Hrvatski

 |

223

Bosch Power Tools

1 619 929 774 | (2.3.09)

Otpustite leptirasti vijak

19

 na Saugfix.

Stavite električni alat bez uključivanja čvrsto na
bušeno mjesto. SDS-plus radni alat mora se kod
toga osloniti na bušeno mjesto.
Pomaknite vodeću cijev

20

 Saugfix-a u njegovom

držaču, tako da Saugfix glava naliježe na bušenu
površinu. Vodeću cijev

20

 ne pomičite preko

teleskopske cijevi

18

 dalje nego što je potrebno,

tako da na teleskopskoj cijevi

18

 ostane vidljiv

po mogućnosti veliki dio skale.

Ponovno stegnite leptirasti vijak

19

. Otpustite

stezni vijak

16

 na graničniku dubine Saugfix.

Pomaknite graničnik dubine

17

 tako na

teleskopskoj cijevi

18

, da razmak

X

 prikazan na

slici odgovara vašoj željenoj dubini bušenja.
Stegnite stezni vijak

16

 u ovom položaju.

Rad

Puštanje u rad

f

Pridržavajte se mrežnog napona! Napon
izvora struje mora se podudarati s
podacima na tipskoj pločici električnog
alata. Električni alati označeni s 230 V mogu
raditi i na 220 V.

Namještanje vrste rada

Sa prekidačem za zaustavljanje udaraca/rotacije

5

 odaberite način rada električnog alata.

Napomena:

Vrstu rada promijenite samo kod is-

ključenog električnog alata! Električni alat bi se
inače mogao oštetiti.
Okrenite prekidač za zaustavljanje
udaraca/rotacije

5

 u željeni položaj.

Namještanje smjera rotacije

f

Preklopku smjera rotacije 8 pritisnite samo
u stanju mirovanja električnog alata.

Sa preklopkom smjera rotacije

8

 možete

mijenjati smjer rotacije električnog alata.

Rotacija u desno:

Preklopku smjera rotacije

8

okrenite do graničnika u položaj

.

Rotacija u lijevo:

Preklopku smjera rotacije

8

okrenite do graničnika u položaj

.

Smjer rotacije za bušenje čekićem, bušenje i rad
sa dlijetom namjestite uvijek na rotaciju u
desno.

Uključivanje/isključivanje

Za

puštanje u rad

 električnog alata pritisnite

prekidač za uključivanje/isključivanje

7

 i držite

ga pritisnutim.

Za

isključivanje

 električnog alata otpustite

prekidač za uključivanje/isključivanje

7

.

Kod nižih temperatura električni alat tek nakon
određenog vremena postiže puni učinak rada sa
čekićem/učinak udaraca.

Namještanje broja okretaja/broja udaraca

Broj okretaja/broj udaraca uključenog električ-
nog alata možete bestupnjevito regulirati,
ovisno od toga koliko se daleko utisne prekidač
za uključivanje/isključivanje

7

.

Manjim pritiskom na prekidač za uključivanje/is-
ključivanje

7

 smanjuje se broj okretaja/broj uda-

raca. Povećanjem pritiska povećava se broj
okretaja/broj udaraca.

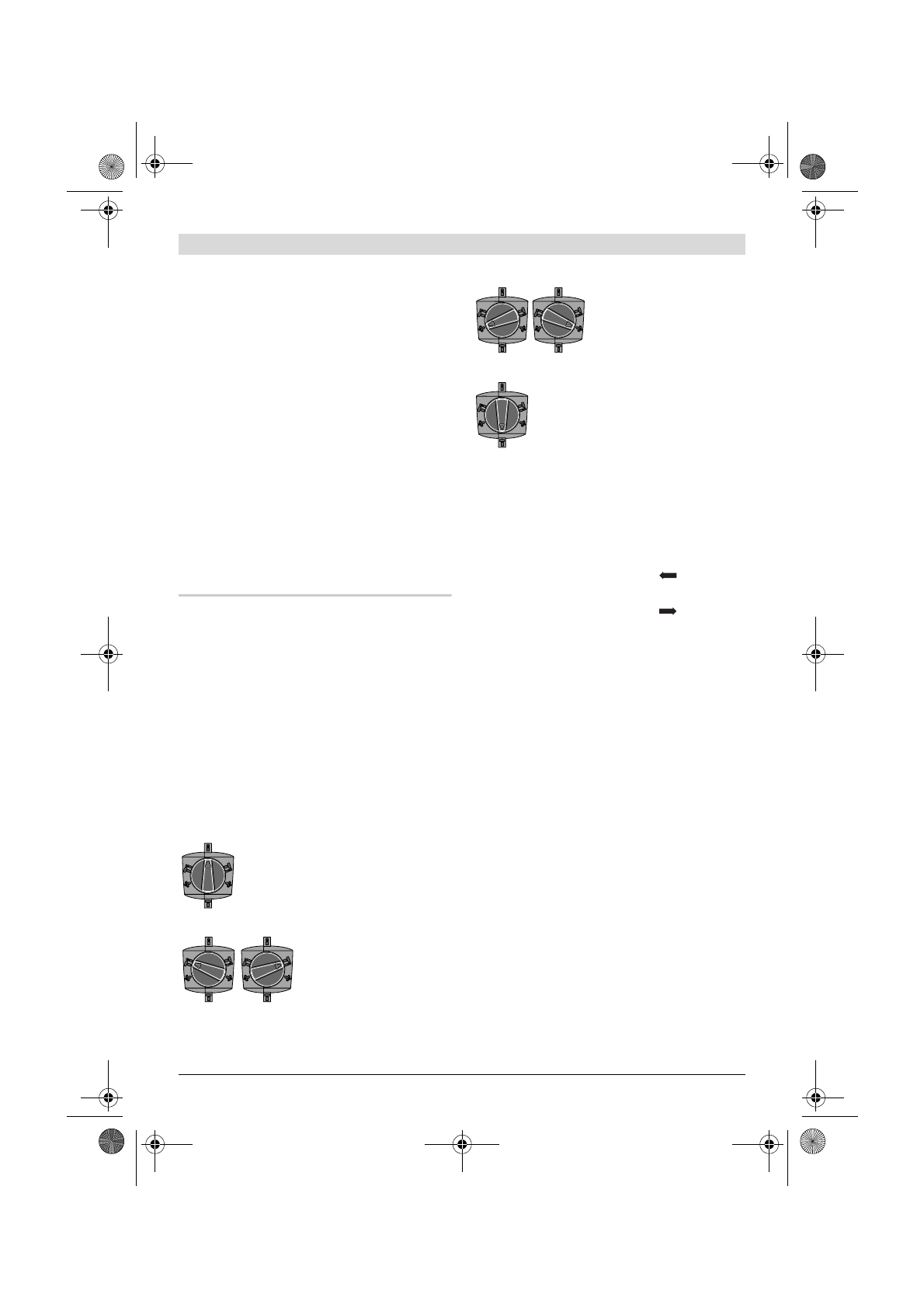

Položaj za

bušenje

 bez

čekića u drvo, metal,
keramiku i plastiku, kao i
za uvijanje vijaka

Položaj za

bušenje

čekićem

 u beton ili

kamen
Ukoliko se radni alat kod
uključivanja neće odmah
okrenuti, ostavite da
električni alat polako radi
sve dok se ne okrene.

Položaj

Vario-Lock

 za

reguliranje položaja rada
sa dlijetom

Položaj za

rad sa

dlijetom
