Pritisnite tipko za nastavitev globine vrtanja

9

 in

odstranite globinsko omejilo

11

. Znova pritisnite

tipko

9

 in s sprednje strani namestite Saugfix v

dodatni ročaj

10

.

Odsesovalno cev (premer 19 mm, pribor) pri-
ključite na odsesovalno odprtino

15

 Saugfix-a.

Odsesovalnik za prah mora ustrezati obdelo-
vancu, ki ga boste brusili.

Za odsesovanje izredno zdravju nevarnih,
kancerogenih ali suhih vrst prahu uporabljajte
specialni sesalnik za prah.

Nastavitev globine vrtanja na Saugfix-u
(glejte sliko G)

Želeno globino vrtanja

X

 lahko določite tudi pri

že montiranem Saugfix-u.

Vstavno orodje SDS-plus do konca potisnite v
prijemalo orodja SDS-plus

1

. V nasprotnem

primeru ima lahko premičnost orodja SDS-plus
za posledico napačno nastavitev globine vrtanja.

Odvijte krilni vijak

19

 na Saugfix-u.

Nevključeno električno orodje trdno namestite
na mesto vrtanja. Vstavno orodje SDS-plus mora
pri tem nasesti na ploskev.

Vodilno cev

20

 Saugfix-a premaknite v držalu

tako, da bo glava Saugfix-a nalegla na ploskev,
kjer boste vrtali. Vodilne cevi

20

 ne potiskajte

čez teleskopsko cev

18

 dlje kot je potrebno,

tako da ostane na teleskopski cevi

18

 viden čim

večji del skale.

Ponovno zategnite krilni vijak

19

. Odvijte pri-

vojni vijak

16

 na globinskem omejilu Saugfix-a.

Premaknite globinsko omejilo

17

 na teleskopski

cevi

18

 tako, da bo razmak

X

, prikazan na sliki,

ustrezal želeni globini vrtanja.

V tem položaju znova trdno privijte privojni vijak

16

.

Delovanje

Zagon

f

Upoštevajte omrežno napetost! Napetost
vira električne energije se mora ujemati s
podatki na tipski ploščici električnega
orodja. Orodje, ki je označeno z 230 V,
lahko priključite tudi na napetost 220 V.

Nastavitev vrste delovanja

S stikalom za izklop udarcev/vrtenja

5

 izberite

način delovanja električnega orodja.

Opozorilo:

Vrsto delovanja spreminjajte samo

pri izklopljenem električnem orodju! V nasprot-
nem primeru lahko poškodujete električno
orodje.

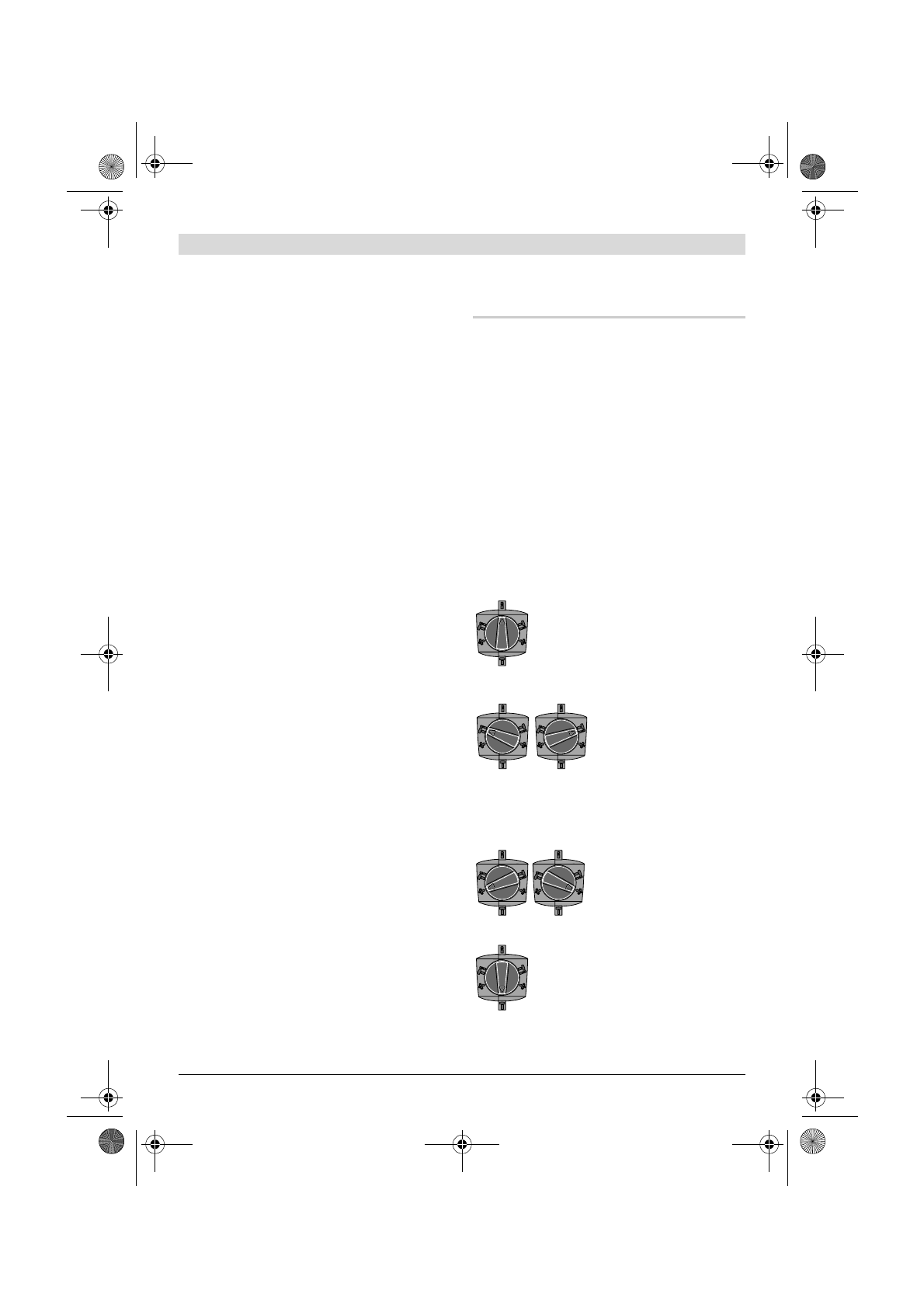

Zavrtite stikalo za izklop udarcev/vrtenja

5

 v

željeno pozicijo.

Pozicija za

vrtanje

 brez

udarjanja

–

 v les, kovino,

keramiko in umetno
maso ter za privijanje

Pozicija za

udarno

vrtanje

 v beton ali

kamnine
Če se vstavno orodje ob
vklopu nemudoma ne
vrti, pustite električno
orodje počasi teči, dokler
se vstavno orodje vrti.

Pozicija

Vario-Lock

 za

nastavitev pozicije dleta

Pozicija za

klesanje
