Установка глубины сверления на устройстве
Saugfix (см. рис. G)

Желаемую глубину сверления

X

 Вы можете на-

строить и на установленном устройстве
Saugfix.

Вставьте рабочий инструмент SDS-plus до упо-
ра в патрон SDS-plus

1

. Смещение инструмен-

та SDS-plus может привести к неправильной
установке глубины сверления.

Отвинтите барашковый винт

19

 на устройстве

Saugfix.

Прижмите электроинструмент, не включая,
сверлом к подлежащей сверлению поверх-
ности. При этом инструмент SDS-plus должен
стоять на поверхности.

Сдвиньте направляющую трубу

20

 устройства

Saugfix в ее креплении так, чтобы головка
устройства Saugfix прилегала к поверхности
сверления. Не передвигайте направляющую
трубу

20

 по телескопической трубе

18

 дальше,

чем это необходимо, чтобы большая часть те-
лескопической трубы оставалась открытой

18

.

Крепко затяните барашковый винт

19

. Отпус-

тите зажимной винт

16

 на упоре глубины

устройства Saugfix.

Сдвиньте упор глубины

17

 на телескопической

трубе

18

 так, чтобы показанное на рисунке

расстояние

X

 соответствовало желаемой

Вами глубине сверления.

Затяните в этом положении зажимной винт

16

.

Работа с инструментом

Включение электроинструмента

f

Учитывайте напряжение сети!
Напряжение источника тока должно
соответствовать данным на заводской
табличке электроинструмента.
Электроинструменты на 230 В могут
работать также и при напряжении 220 В.

Установка режима работы

Переключателем режимов

5

 выберите режим

работы электроинструмента.

Указание:

Изменяйте режим работы только

при выключенном электроинструменте! В про-
тивном случае электроинструмент может быть
поврежден.

Поверните переключатель удара/останова
вращения

5

 в желаемое положение.

Установка направления вращения

f

Переключатель направления вращения 8
допускается переключать только в
состоянии покоя электроинструмента.

Переключатель направления вращения

8

служит для изменения направление вращения
электроинструмента.

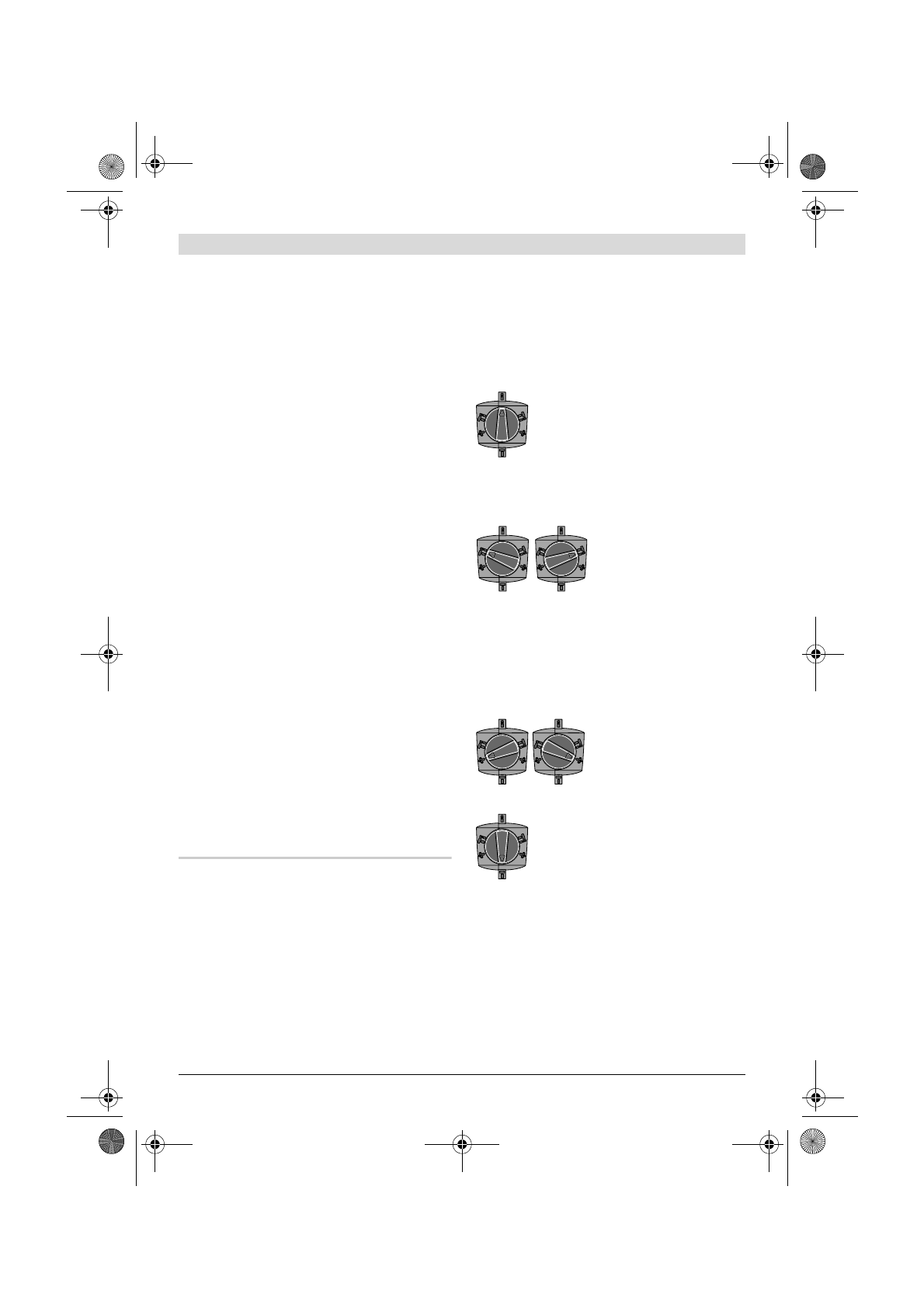

Позиция

Сверление

 без

удара в древесине,
металле, керамике и
синтетических
материалах и также для
заворачивания

Положение для

Ударного сверления

 в

бетоне или природном
камне
Если при включении
рабочий инструмент не
вращается, то включите
медленную скорость,
пока рабочий
инструмент не начнет
вращаться.

Положение

Vario-Lock

для изменения поло-
жения зубила

Положения для

Долбления
