A furatmélység beállítása felszerelt Saugfix-
berendezés esetén (lásd a

„

G

”

ábrát)

A kívánt

X

 furatmélységet felszerelt Saugfix-

berendezés mellett is be lehet állítani.

Tolja be ütközésig az SDS-plus betétszerszámot
az

1

 SDS-plus szerszámbefogó egységbe. Ellen-

kező esetben az SDS-plus szerszám mozoghat
és ez hibás furatmélység beállításához vezethet.

Oldja ki a

19

 szárnyascsavart a Saugfix beren-

dezésen.

Anélkül hogy bekapcsolná, nyomja rá erőtelje-
sen az elektromos kéziszerszámot a kifúrásra
kerülő felületre. Az SDS-plus betétszerszámnak
fel kell ülnie a felületre.

Tolja el annyira a tartójában a Saugfix-beren-
dezés

20

 vezetőcsövét, hpgy a Saugfix-fej fel-

feküdjön a furásra kerülő felületre. Ne tolja el
jobban a

20

 vezetőcsövet a

18

 teleszkópos

csövön, mint amennyire szükséges, hogy a

18

teleszkópos cső skálájának minél nagyobb része
látható maradjon.

Húzza meg ismét szorosra a

19

 szárnyascsavart.

Lazítsa ki a Saugfix-berendezés mélységi
ütközőjének

16

 szorítócsavarját.

Tolja el úgy a

17

 mélységi ütközőt a

18

 teleszkó-

pos csövön, hogy az ábrán látható

X

 távolság

megfeleljen a kívánt furatmélységnek.

Húzza meg ebben a helyzetben szorosra a

16

szorítócsavart.

Üzemeltetés

Üzembe helyezés

f

Ügyeljen a helyes hálózati feszültségre! Az
áramforrás feszültségének meg kell
egyeznie az elektromos kéziszerszám
típustábláján található adatokkal. A
230 V-os berendezéseket 220 V hálózati
feszültségről is szabad üzemeltetni.

Az üzemmód beállítása

Az

5

 Ütésleállítás/Forgásleállítás átkapcsolóval

az elektromos kéziszerszám üzemmódját lehet
kiválasztani.

Megjegyzés:

Az üzemmódot csak kikapcsolt

elektromos kéziszerszámon szabad átkapcsolni!
Ellenkező esetben az elektromos kéziszerszám
megrongálódhat.

Forgassa el az

5

 Ütésleállítás/Forgásleállítás

átkapcsolót a kívánt helyzetbe.

Forgásirány beállítása

f

A 8 forgásirányváltó kapcsolót csak álló
elektromos kéziszerszám mellett szabad
átkapcsolni.

Az elektromos kéziszerszám forgásirányát a

8

forgásirány átkapcsolóval lehet átkapcsolni.

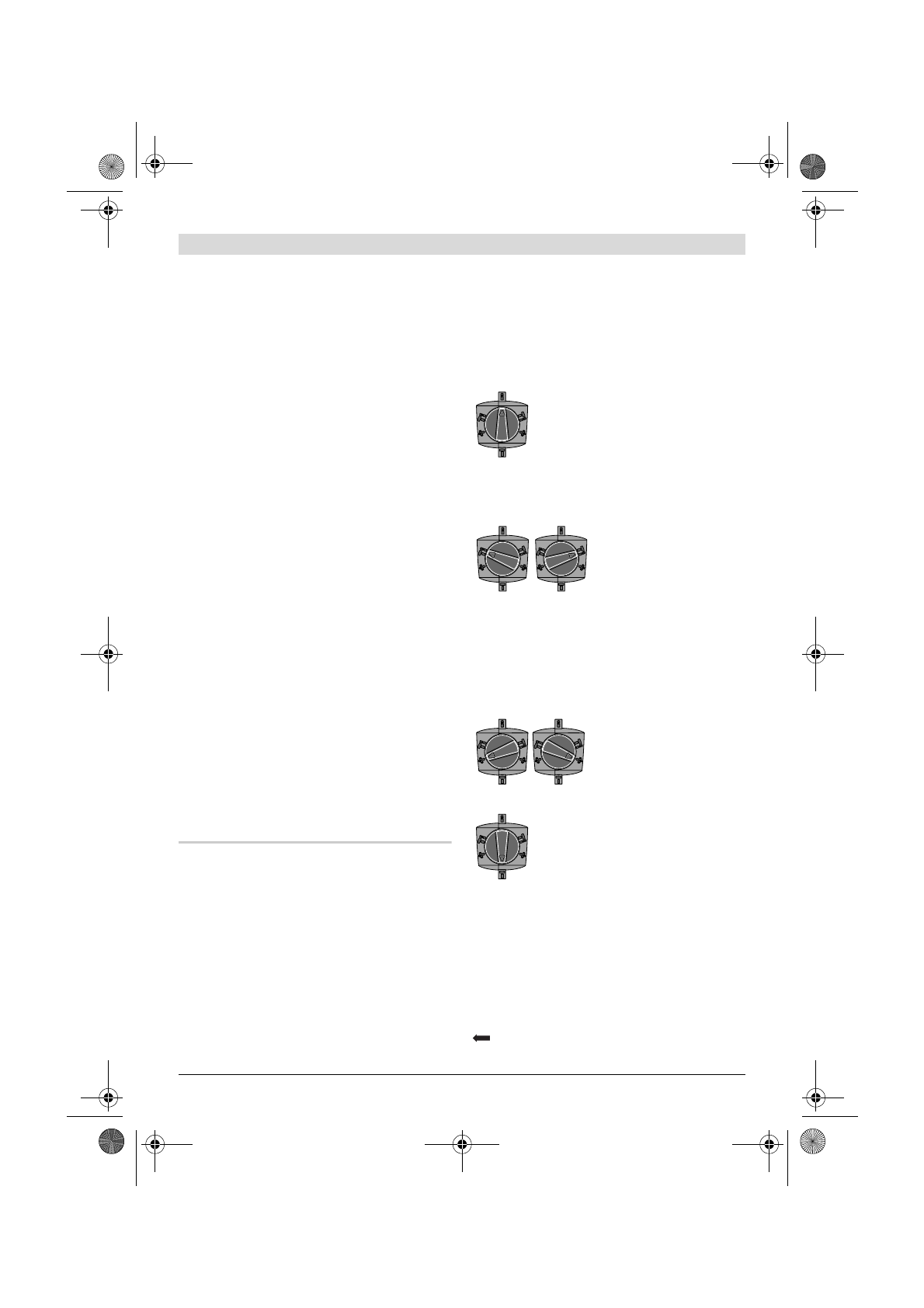

Jobbra forgás:

Forgassa el ütközésig a

8

forgásirány-átkapcsolót az alábbi helyzetbe:

.

A fában, fémekben,
kerámiában és
műanyagokban ütés
nélkül végzett

Fúráshoz

,

valamint csavarozáshoz
szükséges helyzet

Betonban vagy kőben
végzett

Ütvefúrásra

szolgáló helyzet
Ha a betétszerszám a
bekapcsoláskor nem
kezd el azonnal forogni,
akkor járassa lassan az
elektromos
kéziszerszámot, amíg a
betétszerszám is forogni
kezd.

Vario-Lock

 helyzet a véső

helyzetének beállítására

Vésésre

 szolgáló helyzet
