 Svenska |

77

Bosch Power Tools

1 609 92A 3XU | (17.8.17)

Montage

Batteriets laddning (se bild A)



Använd endast de laddare som anges på tillbehörssi-
dan.

Endast denna typ av laddare är anpassad till det

litium-jonbatteri som används i elverktyget.

Anvisning:

Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i
laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom
detta inte påverkar livslängden. Batteriet skadas inte om
laddning avbryts.

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”
skyddad mot djupurladdning. Vid urladdat batteri kopplar
skyddskopplingen från elverktyget: Insatsverktyget roterar
inte längre.



Undvik att trycka på strömställaren Till/Från efter en
automatisk frånkoppling av elverktyget.

Batteriet kan

skadas.

Borttagning av batteri

Batteriet

11

 är försedd med två låssteg som hindrar batteriet

från att falla ut om dess upplåsningsknapp

18

 oavsiktligt

trycks. När batteriet är insatt i elverktyget hålls den med en
fjäder i rätt läge.

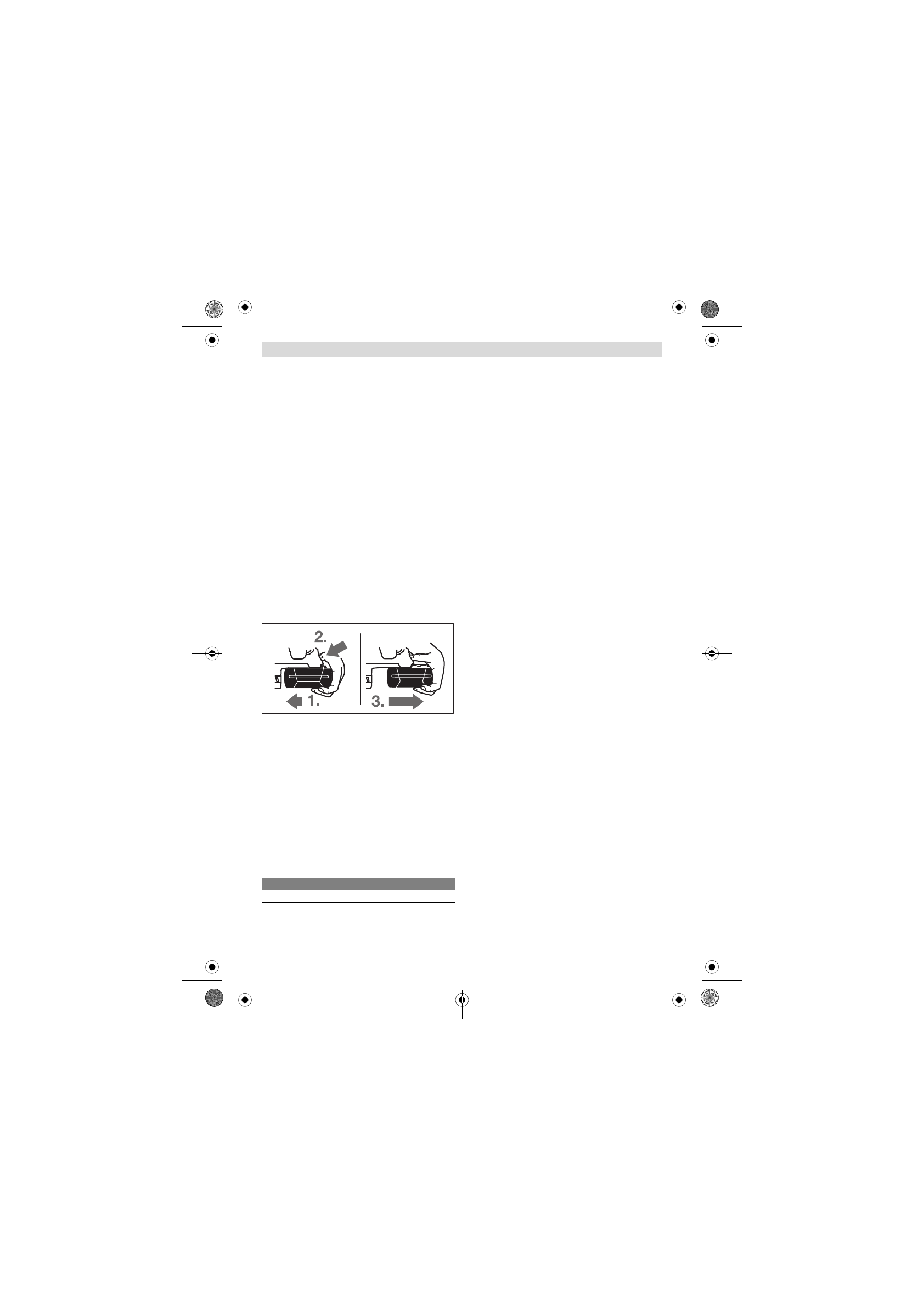

Så här tas batterimodulen

11

 ut:

– Tryck batterimodulen mot elverktygets fot (1.) och samti-

digt på upplåsningsknappen

18

 (2.).

– Dra ut batterimodulen ur elverktyget tills ett rött streck blir

synligt (3.).

– Tryck en gång till på upplåsningsknappen

18

 och dra full-

ständigt ut batterimodulen.

Batteriets laddningsindikering

De tre gröna lysdioderna i batteriets display

20

 visar batteri-

ets laddningstillstånd

11

. Av säkerhetsskäl kan laddningstill-

ståndet avfrågas endast när elverktyget är frånkopplat.

– Tryck  på  knappen

21

 för visning av laddningstillståndet

(kan även utföras på borttagen batterimodul). Efter ca.
5 sekunder slocknar displayen för laddningstillstånd auto-
matiskt.

Om ingen lysdiod tänds när knappen

21

 trycks ned, är batte-

riet defekt och måste bytas ut.

Under laddning tänds batterimodulens tre gröna lysdioder i
följd och slocknar efter en kort stund. Batterimodulen är full-
ständigt uppladdad när de tre gröna lysdioderna är perma-
nent tända. Ungefär 5 minuter efter det batterimodulen är
fullständigt uppladdad slocknar de tre gröna lysdioderna.

Stödhandtag



Använd alltid elverktyget med stödhandtag 16.

Sväng stödhandtaget (se bild B)

Stödhandtaget

16

 kan valfritt svängas för att uppnå en säker

och vilsam kroppsställning.

– Vrid undre greppdelen på stödhandtaget

16

 moturs och

sväng stödhandtaget

16

 till önskat läge. Dra sedan fast

undre greppdelen på stödhandtaget

16

 medurs.

Kontrollera att stödhandtagets spännband ligger i härför
avsett spår på motorhuset.

Val av borrchuck och verktyg

För slagborrning och mejsling behövs SDS-plus verktyg som
kan sättas in i SDS-plus borrchucken.

För borrning utan slag i trä, metall, keramik och plast samt för
skruvdragning används verktyg utan SDS-plus (t. ex. borrar
med cylindriskt skaft). Dessa verktyg kräver en snabbchuck
eller en kuggkranschuck.

Sätta in/ta ut kuggkranschuck
(GBH 36 VF-LI Plus)

För arbete med verktyg utan SDS-plus (t. ex. borrar med cylin-
driskt skaft) måste en lämplig borrchuck monteras (kugg-
krans- eller snabbchuck, tillbehör).

Montering av kuggkranschuck (se bild C)

– Skruva in SDS-plus skaftet

24

 i en kuggkranschuck

23

. Lås

kuggkranschucken

23

 med säkringsskruven

22

.

Obser-

vera att säkringsskruven är vänstergängad.

Så här sätts kuggkranschucken in (se bild C)

– Rengör universalhållarens insticksända och smörj lätt med

fett.

– Skjut med vridningsrörelse in kuggkranschucken med uni-

versalhållaren i verktygsfästet tills den automatiskt låses.

– Kontrollera låsningen genom att dra i kuggkranschucken.

Så här tas kuggkranschucken bort

– Skjut låshylsan

5

 bakåt och ta bort kuggkranschucken

23

.

Ditsättning och borttagning av växelborrchuck
(GBH 36 VF-LI Plus)

SDS-plus växelborrchucken

2

 kan lätt bytas ut mot medleve-

rerad snabbväxelborrchuck

1

.

Så här tas växelborrchucken bort (se bild D)

– Dra växelborrchuckens låsring

6

 bakåt, håll den i detta läge

och dra sedan framåt bort SDS-plus växelborrchucken

2

eller snabbväxelborrchucken

1

.

– Skydda borttagen växelborrchuck mot nedsmutsning.

Lysdiod

Kapacitet

Permanent ljus 3 gröna

≥

2/3

Permanent ljus 2 gröna

≥

1/3

Permanent ljus 1 grönt

< 1/3

Blinkljus 1 grönt

Reserv
